MX25L1606E, покупаем в интернете - получаем у себя дома.

16M-BIT [x 1 / x 2] CMOS SERIAL FLASH

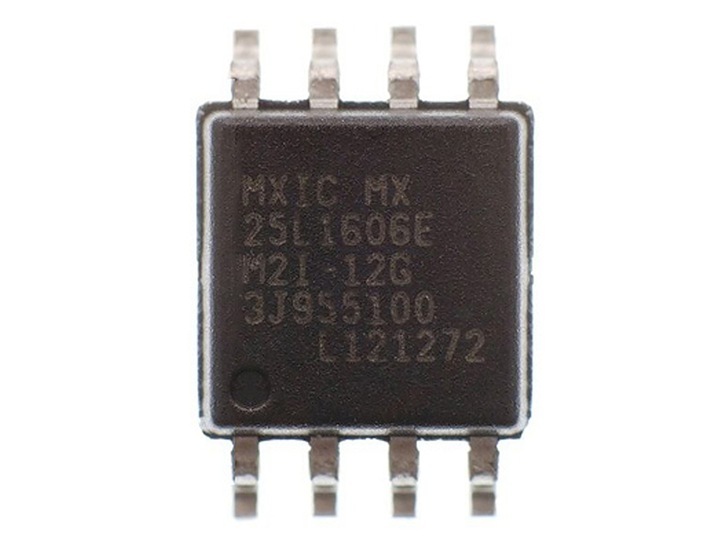

MX25L1606E Флэш-память SPI-FLASH 25L1606EM2I-12G  MXIC Macronix SOP-8



Серия:    MX25L  (25L16) Тип памяти:  SPI-FLASH

Наименование: MX25L1606E

Полное название:   MX25L1606EM2I-12G

Маркировка на корпусе:  25L1606E

Номинальное питание:   3.3 В

Допустимое питание :    2.7 ...... 3.6V

Объем памяти:    16 Мбит

Частота:       – Fast access time: 86MHz serial clock    – Serial clock of Dual Output mode: 80MHz

Интерфейс    spi serial

Рабочая температура    -40°C...........85°C

Корпус    SOP-8  (200mil)

Назначение выводов MX25L1606E

CS#   (Chip Select)   Выбор чипа при обращении по SPI SI/SIO0  (Serial Data Input)  Последовательный ввод данных и выход в режиме двойного вывода  SO/SIO1  (Serial Data Output)  Последовательный вывод данных и вход в режиме двойного вывода  SCLK   (Clock Input)  Тактовый вход WP#    (Write protection)  Защита от записи  HOLD#  (Hold) Приостановка работы без выбора устройства VCC  (+ 3.3V Power Supply)   Питание микросхемы  GND   (Ground)  Общий вывод
