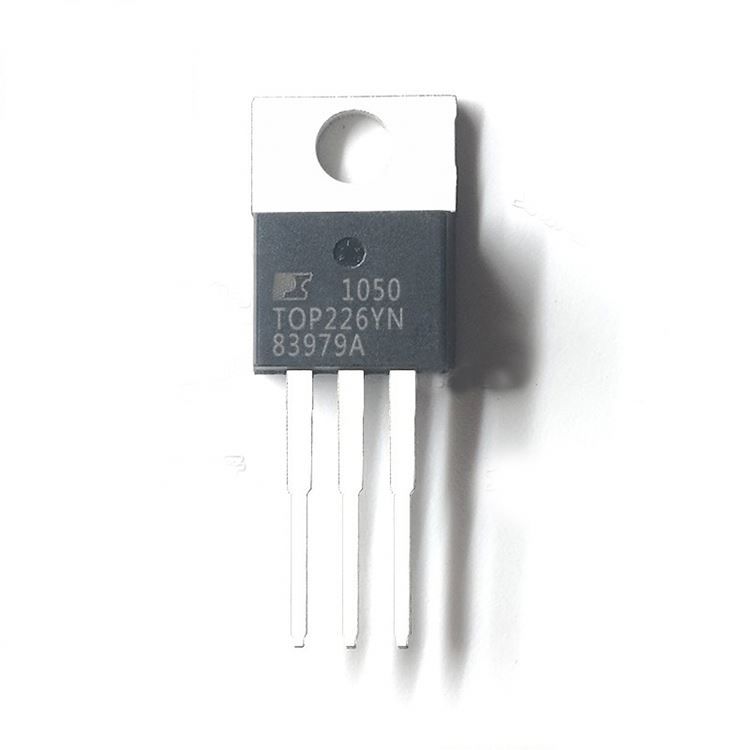

TOP226YN, покупаем в интернете - получаем у себя дома.

Описание TOP226YN

Характеристики

Максимальное напряжение сток-исток Uси,В 700

Рабочая частота,кГц 100

Максимальный выходной ток, А 2.5

Тип корпуса to220

Температурный диапазон, C-40…+150

Сопротивление в открытом состоянии, Ом3.1

Выходная мощность максимальная,Вт125

• Самое дешевое решение для коммутатора с наименьшим количеством компонентов

• Стоимость конкурентоспособна с линейками выше 5 Вт

• Очень низкие потери переменного/постоянного тока – КПД до 90 %.

• Встроенный автоматический перезапуск и ограничение тока

• Отключение с фиксацией при перегреве для защиты на системном уровне.

• Реализует топологию Flyback, Forward, Boost или Buck.

• Работает с первичной или оптической обратной связью

• Стабильный в прерывистом или непрерывном режиме проводимости

• Вкладка "Подключен к источнику" для низкого уровня электромагнитных помех.

• Простота схемы и инструменты проектирования сокращают время выхода на рынок

Описание

Семейство TOPSwitch-II второго поколения дороже. эффективен и обеспечивает несколько улучшений по сравнению с первым поколение семейства TOPSwitch. Семейство TOPSwitch-II расширяется диапазон мощности от 100 Вт до 150 Вт для 100/115/230 В переменного тока вход и от 50 Вт до 90 Вт для универсального входа 85-265 В переменного тока.

Это дает преимущества технологии TOPSwitch многим новым приложения, т. е. телевизор, монитор, аудиоусилители и т. д. Многие значительные усовершенствования схемы, снижающие чувствительность к компоновка платы и линейные переходные процессы теперь еще больше упрощают проектирование. Стандартный пакет 8L PDIP снижает стоимость

маломощные, высокоэффективные приложения. Внутреннее лидерство рама этого пакета использует шесть штифтов для передачи тепла от чип непосредственно на плату, что исключает затраты на радиатор.

TOPswitch включает в себя все функции, необходимые для коммутируемого

система управления режимами в трехвыводную монолитную ИС: мощность

МОП-транзистор, ШИМ-контроллер, схема запуска высокого напряжения, петля

схемы компенсации и защиты от неисправностей.
