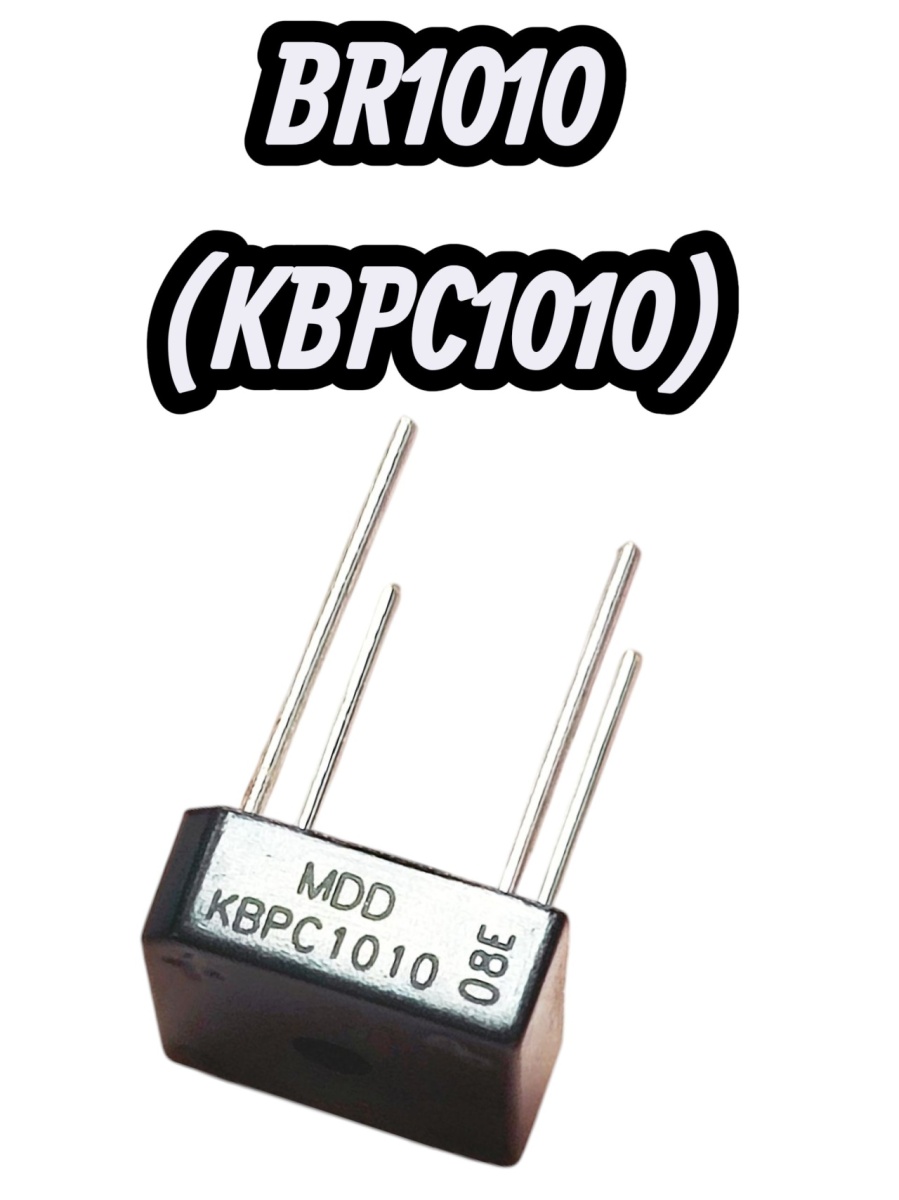

BR1010 (KBPC1010), покупаем в интернете - получаем у себя дома.

BR1010 (KBPC1010), покупаем в интернете - получаем у себя дома.

Описание товара

Диодный мост BR1010 — это однофазный двухполупериодный выпрямитель, преобразующий переменный ток в постоянный с максимальным прямым током 10 А и максимальным обратным напряжением 1000 В. Его используют в схемах питания с нагрузкой до 10 ампер, например, в блоках питания бытовой техники, при этом для эффективного отвода тепла и предотвращения перегрева его необходимо устанавливать на радиатор (теплоотвод).

Ключевые характеристики и применение

Назначение:

Преобразование переменного тока в пульсирующий постоянный ток.
Ток:

Максимально допустимый прямой ток составляет 10 ампер.
Напряжение:

Максимально допустимое обратное напряжение — 1000 вольт.
Монтаж:

Крепится на печатную плату, но для работы с током 10А требует установки на радиатор, который обеспечивает тепловой режим.
Тип выпрямления:

Двухполупериодный.
Рабочая частота:

Применяется для выпрямления токов промышленной частоты 50/60 Гц.

Как работает BR1010

Диодный мост состоит из четырех диодов, соединенных в определенную конфигурацию.
В схеме двухполупериодного выпрямления переменное напряжение от трансформатора подается на вход моста.
Мост пропускает ток только в одном направлении, благодаря чему на выходе получается пульсирующий постоянный ток, который затем сглаживается фильтром.

Важные моменты при использовании

Теплоотвод:

Необходим радиатор, чтобы предотвратить перегрев и выход моста из строя при нагрузке.
Нагрузка:

Ток нагрузки не должен превышать 10 А, иначе происходит тепловой пробой.
Аналоги:

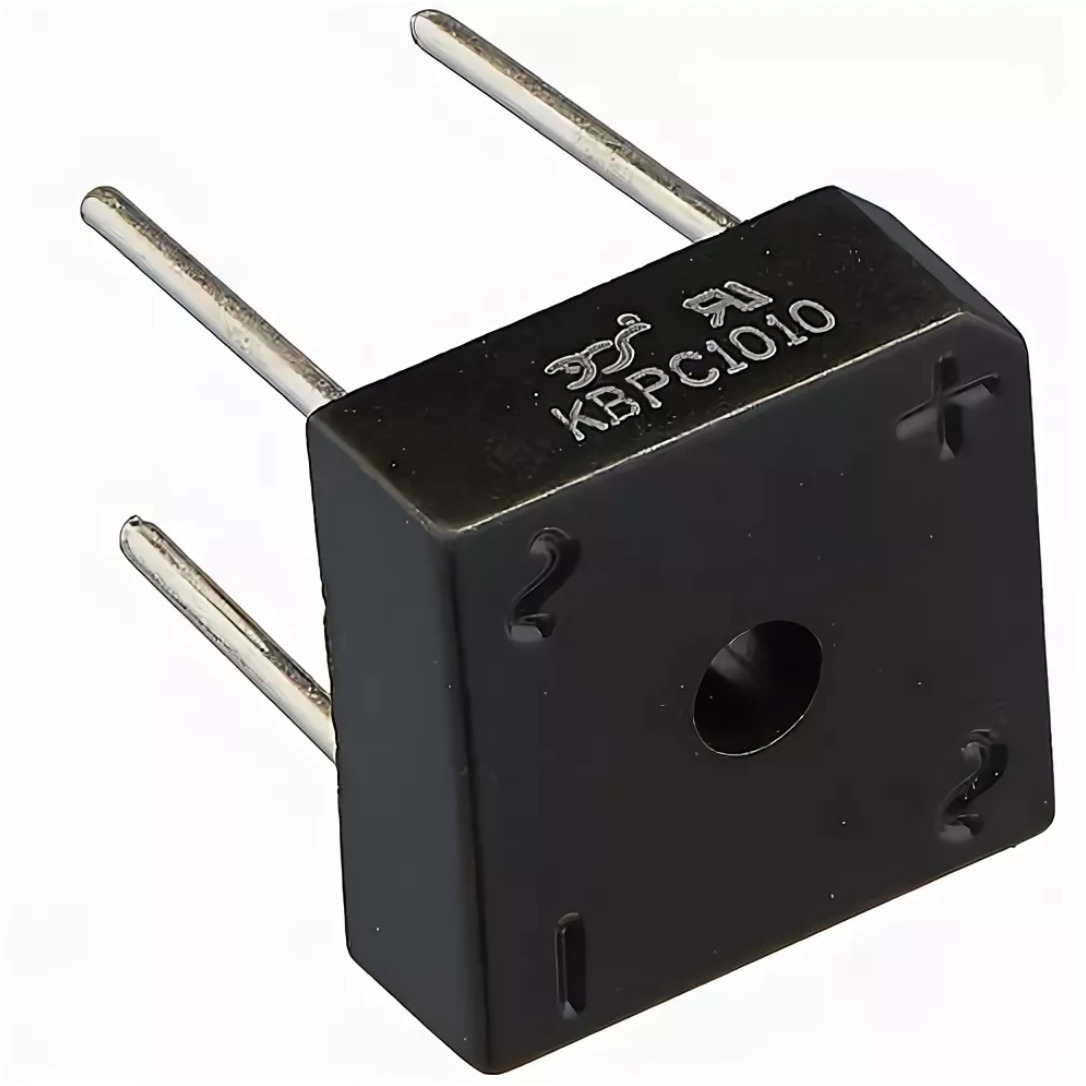

Мост BR1010 также выпускается под маркировкой KBPC1010

Характеристики

Вес и габариты
Длина (мм)	100
Высота (мм)	50
Ширина (мм)	10
Вес (грамм)	5.15
Прочие
Производитель	Master Instrument Corporation
Бренд	MIC
Напряжение В	1000
Сила тока A	10
Вес г.	5.15
Тип Корпуса	BR-10
