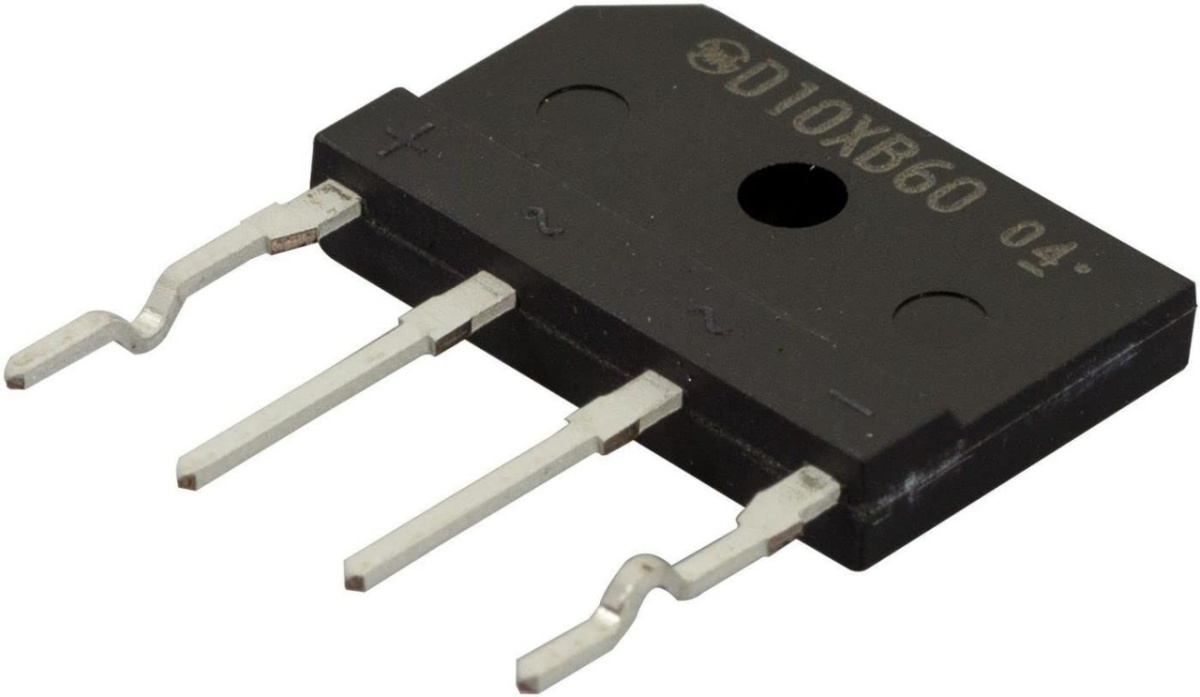

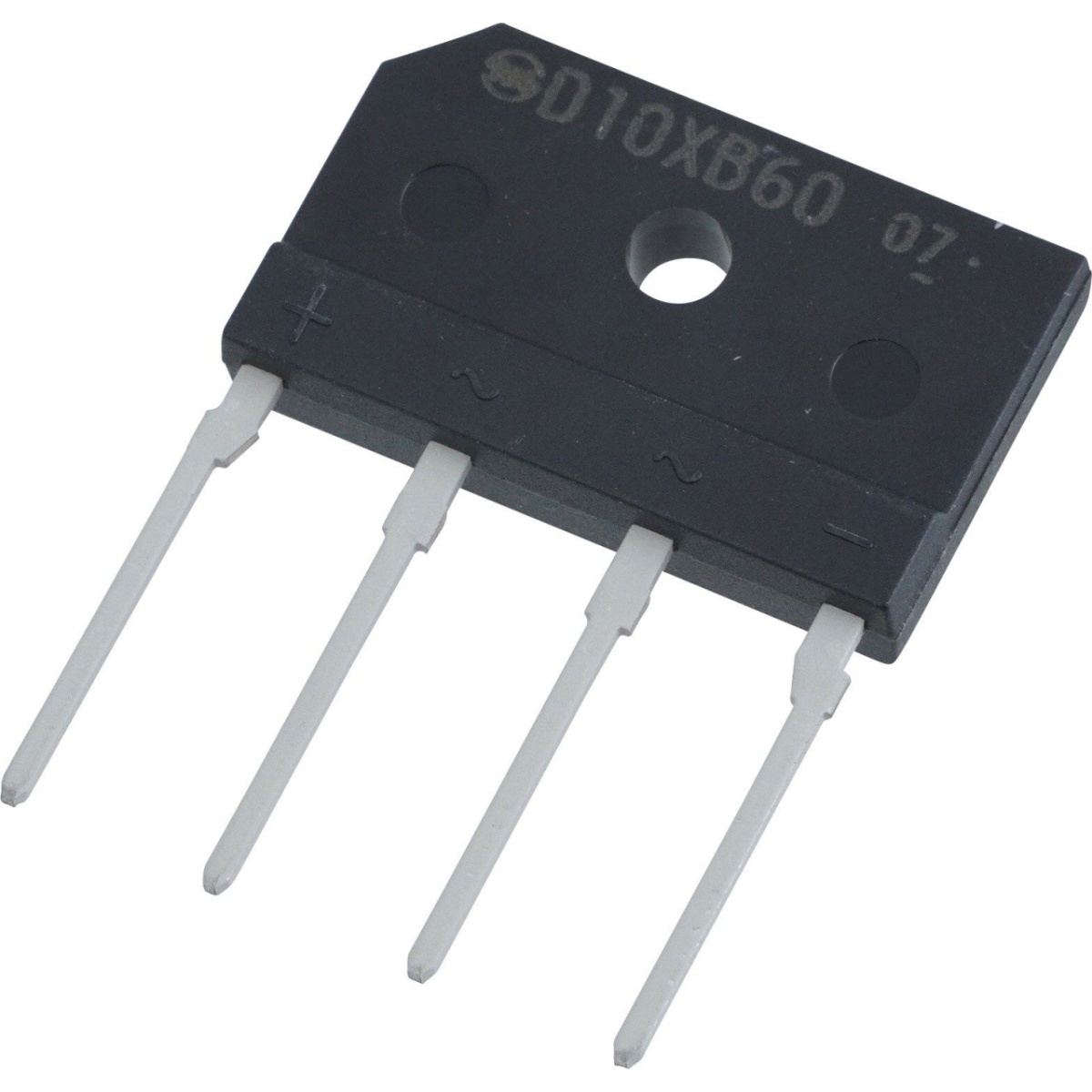

Диодный мост D10XB60 представляет собой однофазный выпрямитель общего назначения с номинальными параметрами 600 В и 10 А, предназначенный для преобразования переменного тока (AC) в постоянный (DC).

Описание и характеристики

• Тип: Однофазный диодный мост (мостовой выпрямитель).
• Максимальное повторяющееся обратное напряжение (Vrmm): 600 В.
• Средний прямой ток : 10 А (с радиатором при Tc=100).
• Максимальный прямой импульсный ток (Ifsm): до 120 А (неповторяющийся пиковый ток).
• Падение напряжения на диоде (Vf): около 1,1 В.
• Корпус: Компактный SIP-4 (Single In-Line Package - однорядный корпус).
• Особенности: Отличается высокой нагрузочной способностью по току, превосходной теплопроводностью и предназначен для монтажа на печатную плату.

Применение

D10XB60 используется в различных стандартных приложениях, где требуется надежное выпрямление переменного тока:

• Импульсные источники питания (SMPS).
• Бытовая и офисная техника.
• Системы промышленной автоматизации и инверторы.
• Зарядные устройства, системы управления двигателями и источники бесперебойного питания (UPS).

Как проверить диодный мост D10XB60

Для проверки диодного моста вам понадобится мультиметр с режимом прозвонки диодов (обозначается значком диода или звуковым сигналом). Перед проверкой убедитесь, что устройство обесточено, а конденсаторы разряжены.

Диодный мост состоит из четырех диодов, которые можно проверить по отдельности. Маркировка выводов на корпусе: две волнистые линии (~) - входы переменного тока; "+" и "-" - выходы постоянного тока.

Пошаговая инструкция:

• Установите мультиметр в режим прозвонки диодов.
• Проверка от входов переменного тока к выходам постоянного:
  • Прикоснитесь красным щупом мультиметра к выводу "+" (постоянный ток), а черным щупом поочередно к обоим выводам "~" (переменный ток). В обоих случаях мультиметр должен показать падение напряжения (обычно от 0.4 до 0.7 В для кремниевых диодов).
  • Поменяйте щупы: прикоснитесь черным щупом к выводу "+", а красным поочередно к выводам "~". Мультиметр должен показать обрыв (значение близкое к бесконечности или "OL").
  • Повторите ту же процедуру для вывода "-": прикоснитесь черным щупом к выводу "-", а красным поочередно к выводам "~". Должно быть падение напряжения.
  • Поменяйте щупы: прикоснитесь красным щупом к выводу "-", а черным поочередно к выводам "~". Должен быть обрыв.
• Проверка между выводами постоянного тока:
  • Прикоснитесь щупами к выводам "+" и "-". Затем поменяйте полярность. В обоих случаях должно быть показание обрыва (очень высокое сопротивление), так как между этими выводами последовательно соединены два диода.

Признаки неисправности:

• Если при любой полярности мультиметр показывает короткое замыкание (значение близкое к нулю) между любыми двумя выводами, диодный мост неисправен (пробой).
• Если при "прямом" включении диодов (как описано выше) мультиметр показывает обрыв (нет показаний), диод неисправен.

Если все измерения соответствуют логике работы диодов (есть падение напряжения в одном направлении и обрыв в другом), диодный мост, скорее всего, исправен.
