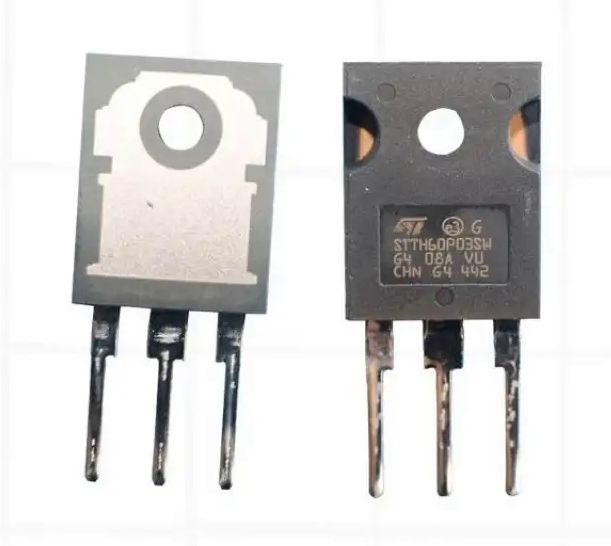

Диод STTH60P03SW — это мощный ультрабыстрый (Ultrafast) выпрямительный диод, предназначенный для применения в силовой электронике. Он характеризуется высокой надежностью и эффективностью.

Основные характеристики

• Тип диода: Ультрабыстрый выпрямительный.
• Максимальное обратное напряжение (Vr): 300 В.
• Максимальный прямой ток (Io): 60 А.

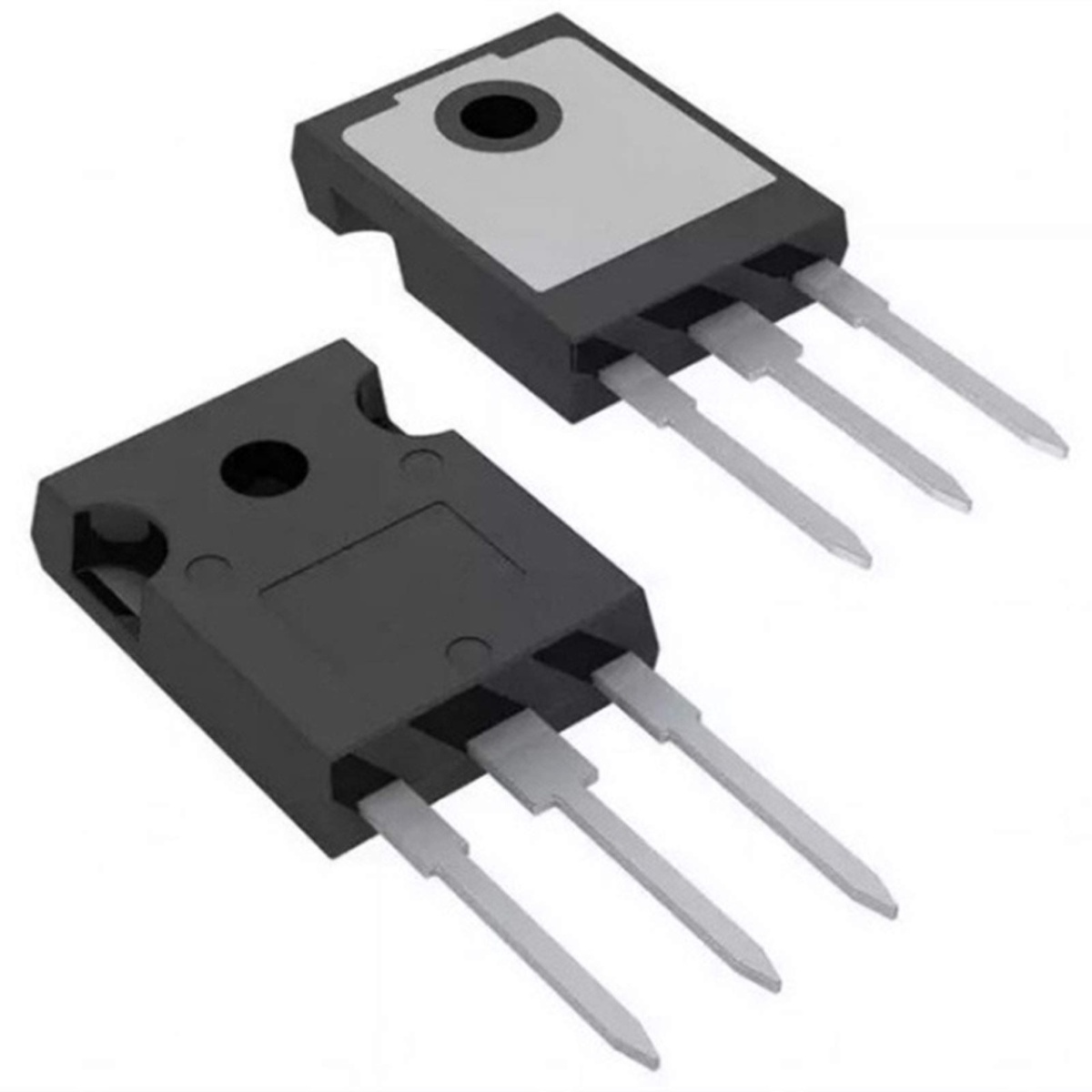

• Корпус: TO-247AC (для монтажа в отверстия).
• Прямое падение напряжения (Vf): 1.5 В при токе 30 А.
• Время обратного восстановления: Сверхбыстрое, оптимизированное для снижения потерь мощности.

Применение

Благодаря своим характеристикам, диод STTH60P03SW идеально подходит для использования в устройствах, требующих быстрого переключения при высоких напряжениях и токах. Основные области применения:

• Импульсные источники питания: в качестве выпрямительных диодов на выходе.
• Инверторы: для схем рекуперации энергии.
• Преобразователи напряжения.
• Схемы, работающие под воздействием большой динамической нагрузки.

Как проверить диод мультиметром

Для проверки диода STTH60P03SW в домашних условиях потребуется мультиметр с режимом прозвонки диодов (обозначается значком диода или стрелкой).

• Подготовка: Установите переключатель мультиметра в режим прозвонки диодов.
• Проверка в прямом направлении:
  • Подключите красный щуп мультиметра к аноду диода.
  • Подключите черный щуп к катоду диода (обычно обозначается полоской на корпусе или соответствующим выводом в корпусе TO-247).
  • Результат: На дисплее должно отобразиться значение падения напряжения на p-n переходе (обычно в диапазоне от 0.4 до 0.7 В для кремниевых диодов; для этого диода может быть до 0.9 В или немного выше, в зависимости от тока, подаваемого мультиметром). Это означает, что диод проводит ток в прямом направлении.
• Проверка в обратном направлении:
  • Поменяйте щупы местами: черный щуп к аноду, красный щуп к катоду.
  • Результат: На дисплее мультиметра должна появиться индикация "1" или "OL" (Over Load - перегрузка/бесконечное сопротивление). Это означает, что диод не пропускает ток в обратном направлении, как и должно быть у исправного диода.

Признаки неисправности:

• Если мультиметр показывает близкое к нулю сопротивление или значение напряжения в обоих направлениях, диод пробит (короткое замыкание).
• Если мультиметр показывает "1" или "OL" в обоих направлениях, диод в обрыве.

Важно: Для мощных диодов, таких как STTH60P03SW, стандартный режим прозвонки мультиметром дает только базовую оценку исправности. Для полной проверки, особенно под нагрузкой или на соответствие заявленным временным характеристикам, требуется специальное оборудование.
