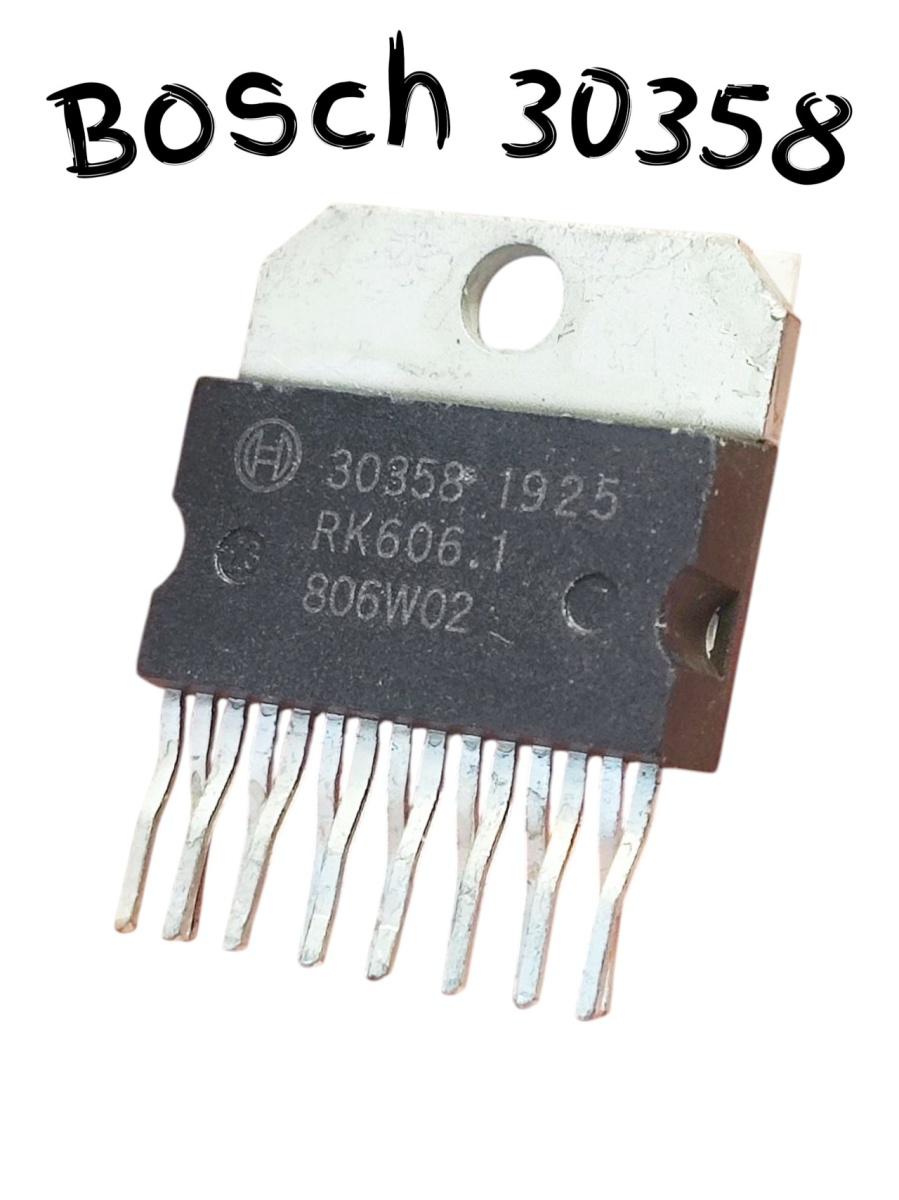

Bosch 30358, покупаем в интернете - получаем у себя дома.

Bosch 30358, покупаем в интернете - получаем у себя дома.

Описание товара

Automobile Engine Power Driver Ic

В контролерах Bosch1.5.4 и Bosch7.0 используются специализированные микросхемы - контролеры питания производства Bosch. В Bosch1.5.4 ставится микросхема 30358, а в Bosch7.0 30359.

Назначение контактов 30358:

---------------------------------------------------------------------

1 - Вывод через конденсатор 0.1м соединен с массой. +24 вольта при включеном зажигании

2 - Выход сброса при включении питания

3 - Питание датчиков, +5 вольт

4 - Не подключен

5 - Не подключен

6 - Управление Главным Реле

7 - Вывод через конденсатор 100.0м соединен с массой. +12 вольт постоянно

8 - Масса

9 - Управление стабилизатором, 0-включен.

10 - +12 вольт от замка зажигания

11 - +5 вольт, если есть +12 вольт на 10 выводе.

12 - +12 вольт постоянно от АБ

13 - +5 вольт, если стабилизатор включен.

14 - +5 вольт, если стабилизатор включен.

154 - +5 вольт, постоянное дежурное питание ОЗУ

Характеристики

Прочие
Производитель	Bosch
Коллекция	Комплектующие для автомобильных мастерских
Вес г.	12
Тип Корпуса	ZIP-15
