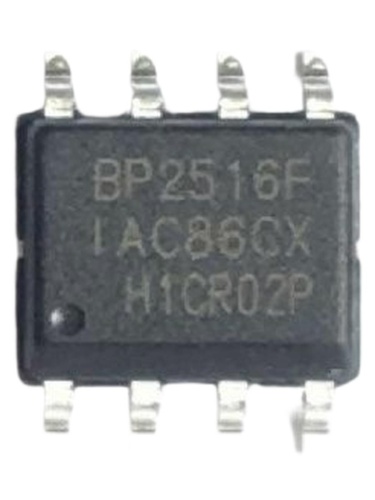

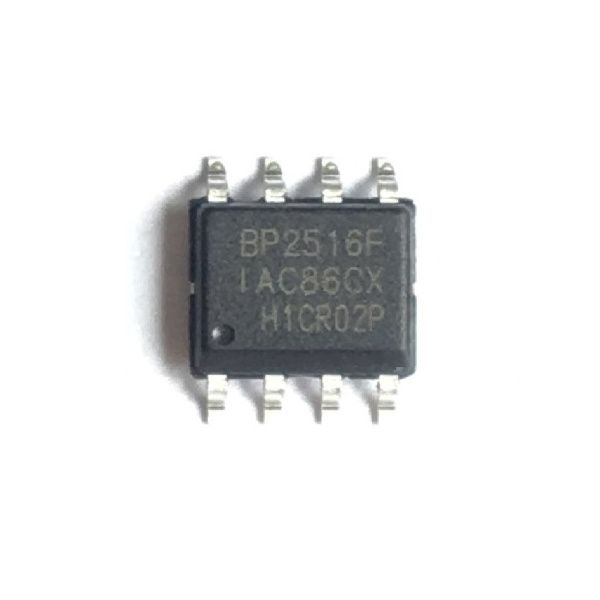

BP 2516F, покупаем в интернете - получаем у себя дома.

Non-Isolated CCCV Driver IC

Описание

BP2516F — неизолированная микросхема драйвера напряжения постоянного тока (CCCV). Устройство работает в режиме прерывистого тока и подходит для автономного светодиодного освещения с универсальным входом 85–265 В переменного тока. BP2516F содержит мощный MOSFET на 500 В с регулировкой постоянного тока и напряжения. Он может работать в режиме высокоточного CCCV без внешнего компенсационного конденсатора, что позволяет экономить габариты и стоимость комплекта поставки.

BP2516F поддерживает несколько режимов управления: ШИМ и ЧИМ, что обеспечивает очень низкое энергопотребление в режиме ожидания, высокую эффективность и минимальный уровень шума холостого хода.

BP2516F предлагает широкий спектр функций защиты для повышения надежности системы, включая поцикловое управление пиковым током, защиту от короткого замыкания/размыкания нагрузки, защиту от пониженного/повышенного напряжения VCC и защиту от перегрева.

Типичное применение

Характеристики

Неизолированное управление напряжением постоянного тока (CCCV)

Многорежимное управление ШИМ/ЧИМ

Внутренний силовой МОП-транзистор 500 В

Мощность в режиме ожидания <200 мВт

Выходная точность ±5%

Внутренний плавный пуск

Защита от обрыва нагрузки

Защита от короткого замыкания в нагрузке

Защита от пониженного напряжения VCC

Защита от перегрева

Поцикловое управление пиковым током

Корпус SOP8

Применение

Неизолированное питание

Резервное/вспомогательное питание

Модель управления светодиодами
