DC интеллектуальный ключ - [PG-TO220-3];

Тип: нижний ключ; Вход: прямой; Выходов: 1; Rвкл: 25 мОм; Iном: 12 А; Iмакс: 100

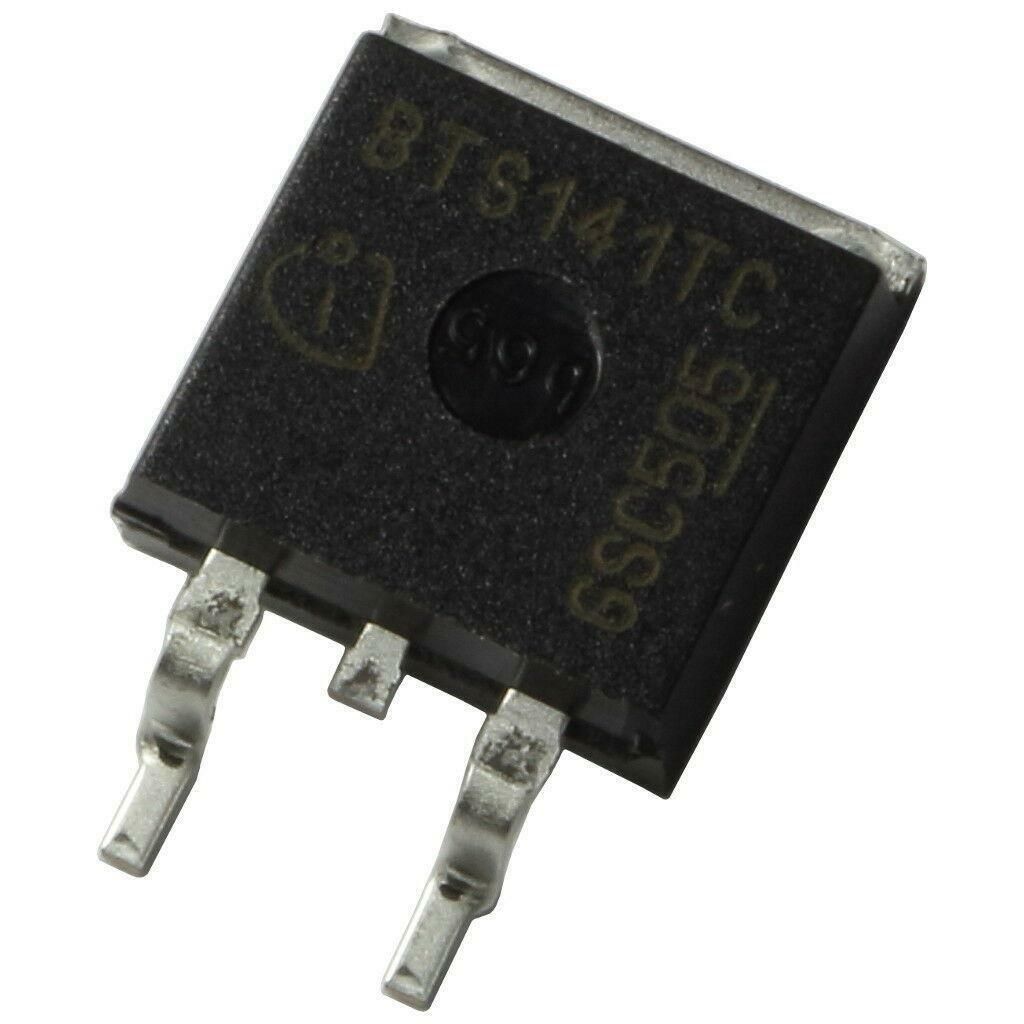

интеллектуальный силовой ключ (Smart Low-Side Power Switch) в корпусе TO-263-3, который используется для управления различными типами нагрузок в автомобильных и промышленных приложениях.

Применение

Основное применение микросхемы BTS141TC — это замена электромеханических реле и дискретных схем в системах, где требуется надежное управление питанием 12 В и 24 В постоянного тока.

• Коммутация резистивных, индуктивных и емкостных нагрузок: Подходит для любых видов нагрузок в режиме переключения или линейном режиме.
• Совместимый с микроконтроллерами силовой ключ: Используется в качестве управляемого ключа в приложениях, совместимых с логическими уровнями микроконтроллеров.
• Автомобильная электроника: Применяется в различных блоках управления, таких как блоки управления двигателем (ECU), антиблокировочные системы (ABS), модули управления кузовом (BCM) и приборные панели.

Описание и характеристики

BTS141TC — это N-канальный вертикальный силовой полевой транзистор, выполненный по технологии Smart SIPMOS chip on chip. Он обеспечивает встроенные функции защиты, что повышает надежность системы.

Ключевые характеристики:

• Напряжение: Максимальное напряжение сток-исток 60 В.
• Ток: Номинальный рабочий ток нагрузки составляет 12 А, пиковый выходной ток может достигать 100 А.
• Сопротивление: Типичное сопротивление в открытом состоянии Rds(on) составляет 25 мОм при VIN = 10 В и Tj = 25 °C.
• Управление: Вход логического уровня, неинвертирующий.
• Защитные функции:
  • Защита от перегрузки.
  • Защита от короткого замыкания.
  • Тепловое отключение с защелкой (thermal shutdown with latch).
  • Защита от перенапряжения.
  • Ограничение тока.
  • Входная защита от электростатического разряда (ESD).
• Корпус: PG-TO263-3-2 (также известный как TO-263 или D2PAK).

Благодаря встроенным функциям защиты и высокому номинальному току, этот компонент является надежным решением для силовых приложений.
