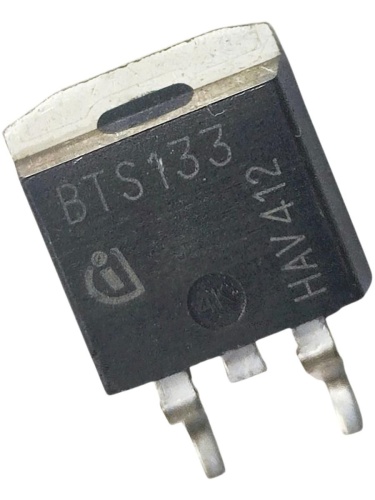

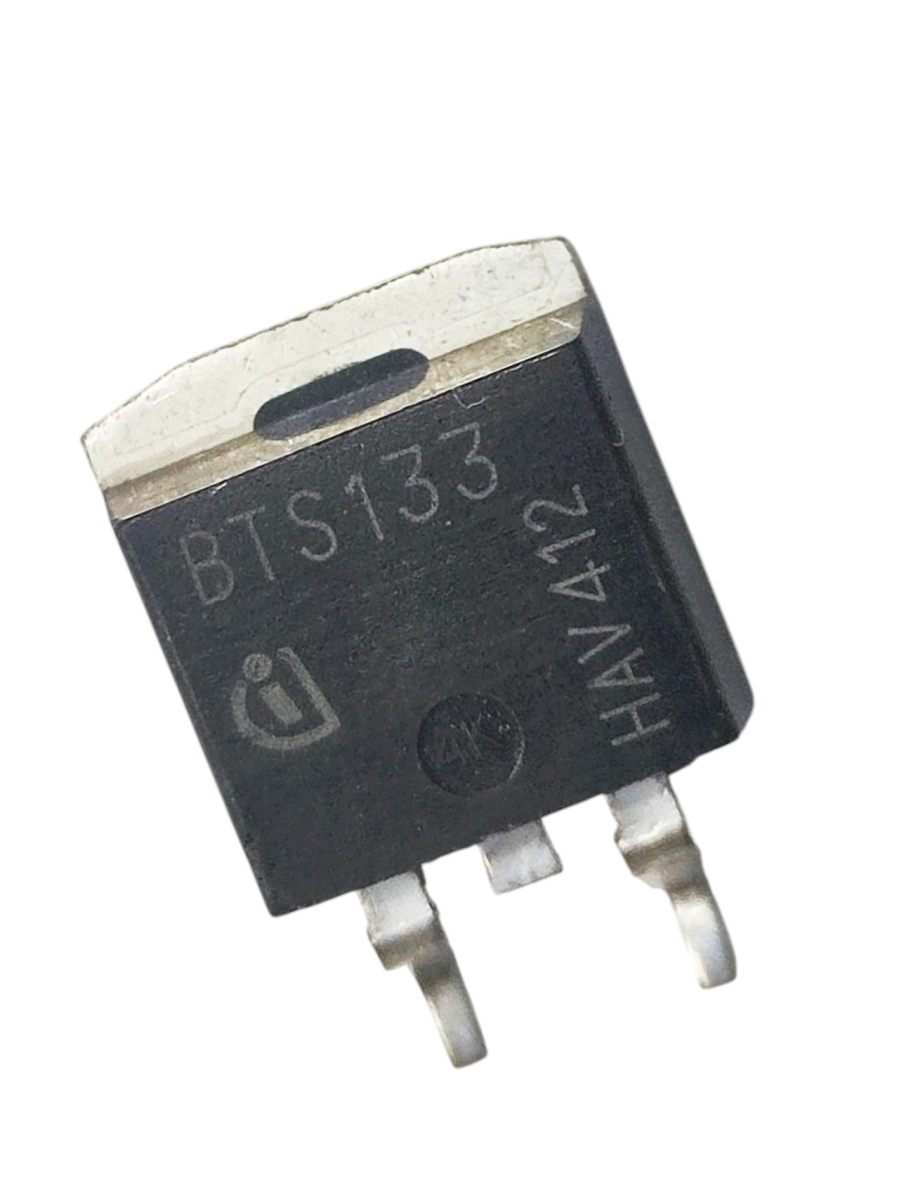

BTS 133 TO-263, покупаем в интернете - получаем у себя дома.

Smart Lowside Power Switch

Микросхема BTS133 представляет собой интеллектуальный силовой N-канальный низкоомный ключ с расширенными встроенными функциями защиты. Она предназначена для коммутации различных типов нагрузок в цепях постоянного тока напряжением 12 В и 24 В.

Описание и технические характеристики

BTS133 — это вертикальный силовой полевой транзистор, выполненный по технологии Smart SIPMOS, который имеет логический уровень входа и полностью защищен от нештатных режимов работы.

Основные характеристики микросхемы (для корпуса TO-220, если не указано иное):

• Тип ключа: N-канальный силовой ключ нижнего плеча (Low-Side Power Switch).
• Максимальное напряжение: до 60 В.
• Номинальный ток нагрузки: до 7 А.
• Ограничение тока (пиковое): обычно 28 А.
• Сопротивление открытого канала (Rds(on)): типично 0.04 Ом (40 мОм).
• Диапазон рабочих температур: от -40°C до +150°C.
• Корпус: TO-220.

Встроенные функции защиты:

• Защита от перегрузки.
• Защита от короткого замыкания.
• Тепловое отключение с защелкой (thermal shutdown with latch).
• Защита от перенапряжения.
• Ограничение тока.
• Защита входа от электростатического разряда (ESD).
• Обратная связь по состоянию (с внешним входным резистором).

Применение

Благодаря своим защитным функциям и возможности управления логическим уровнем, микросхема BTS133 заменяет электромеханические реле и дискретные схемы в различных приложениях.

Основные области применения:

• Автомобильная электроника: в качестве интеллектуального переключателя для различных нагрузок (например, освещение, управление двигателями, клапаны).
• Промышленные системы: для управления всеми видами резистивных, индуктивных и емкостных нагрузок в коммутирующих или линейных приложениях.
• Интерфейсы микроконтроллеров: в качестве силового ключа, совместимого с логическими уровнями микроконтроллеров для систем 12 В и 24 В постоянного тока.
• Бытовая техника и автоматизация зданий.
