Smart High-Side Power Switch Two Channels, 60 mOhm

BTS5235-2G Информация о продукте

Краткое описание продукта

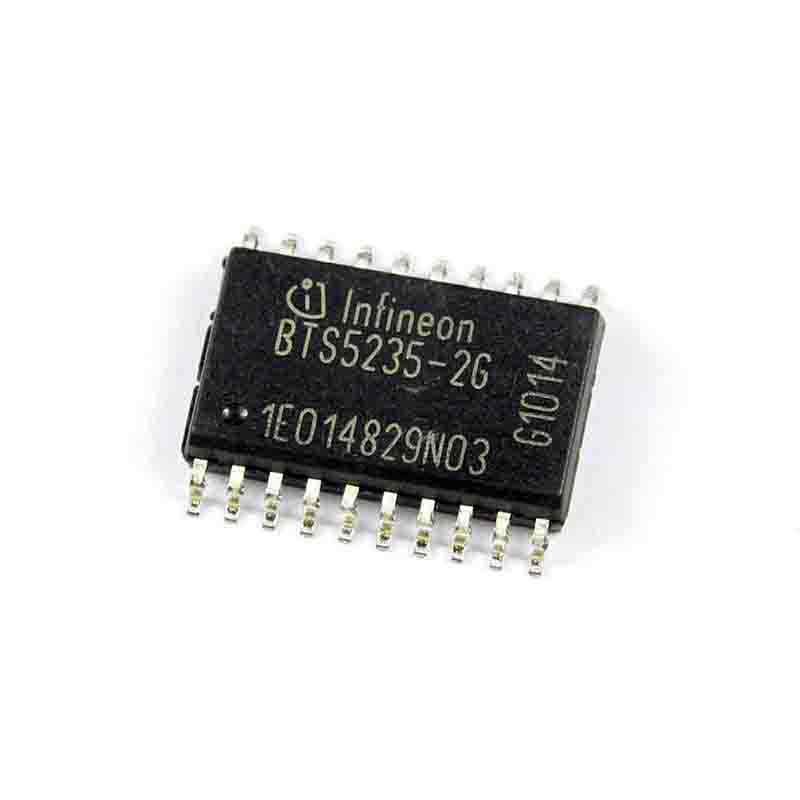

BTS5235-2G — это двухканальный силовой ключ верхнего плеча в корпусе PG-DSO-20-43, обеспечивающий встроенные защитные функции.

Мощный транзистор построен на основе N-канального вертикального силового МОП-транзистора с зарядовым насосом. Устройство монолитно интегрировано в технологию Smart SIPMOS.

Основные характеристики

• Очень низкий ток в режиме ожидания

• Совместимые логические выводы 3,3 В и 5 В

• Улучшенная электромагнитная совместимость (ЭМС)

• Стабильное поведение при пониженном напряжении

• Логическое заземление независимо от заземления нагрузки

• Безопасное отключение нагрузки при отключенном логическом заземлении

• Оптимизированная способность обратного тока

• Экологичный продукт (соответствует RoHS)

• Сертификация AEC

Защитные функции

• Защита от обратной полярности батареи без внешних компонентов

• Защита от короткого замыкания

• Защита от перегрузки

• Многоступенчатое ограничение тока

• Тепловое отключение с перезапуском

• Тепловой перезапуск при ограничении пониженного тока

• Защита от перенапряжения без внешнего резистора

• Защита от потери заземления

• Защита от электростатического разряда (ESD)

Диагностические функции

• Расширенный сигнал IntelliSense для каждого канала

• Функция включения для диагностических выводов (IS1 и IS2)

• Пропорциональный сигнал измерения тока нагрузки источником тока

• Высокая точность сигнала измерения тока в широком диапазоне тока нагрузки

• Обнаружение обрыва нагрузки во включенном состоянии по току нагрузки sense

• Диагностика перегрузки (ограничение тока) в состоянии ВКЛ, сигнализация источником напряжения

• Диагностика перегрева с фиксацией в состоянии ВКЛ, сигнализация источником напряжения

• Обнаружение обрыва нагрузки в состоянии ВЫКЛ, сигнализация источником напряжения

Применения

• Совместимый с µC силовой переключатель высокого плеча с диагностической обратной связью для заземленных нагрузок 12 В

• Все типы резистивных, индуктивных и емкостных нагрузок

• Подходит для нагрузок с высокими пусковыми токами, например, ламп

• Подходит для нагрузок с низкими токами, например, светодиодов

• Заменяет электромеханические реле, предохранители и дискретные схемы
