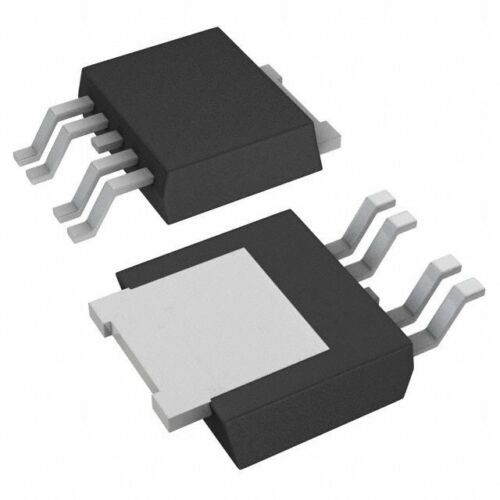

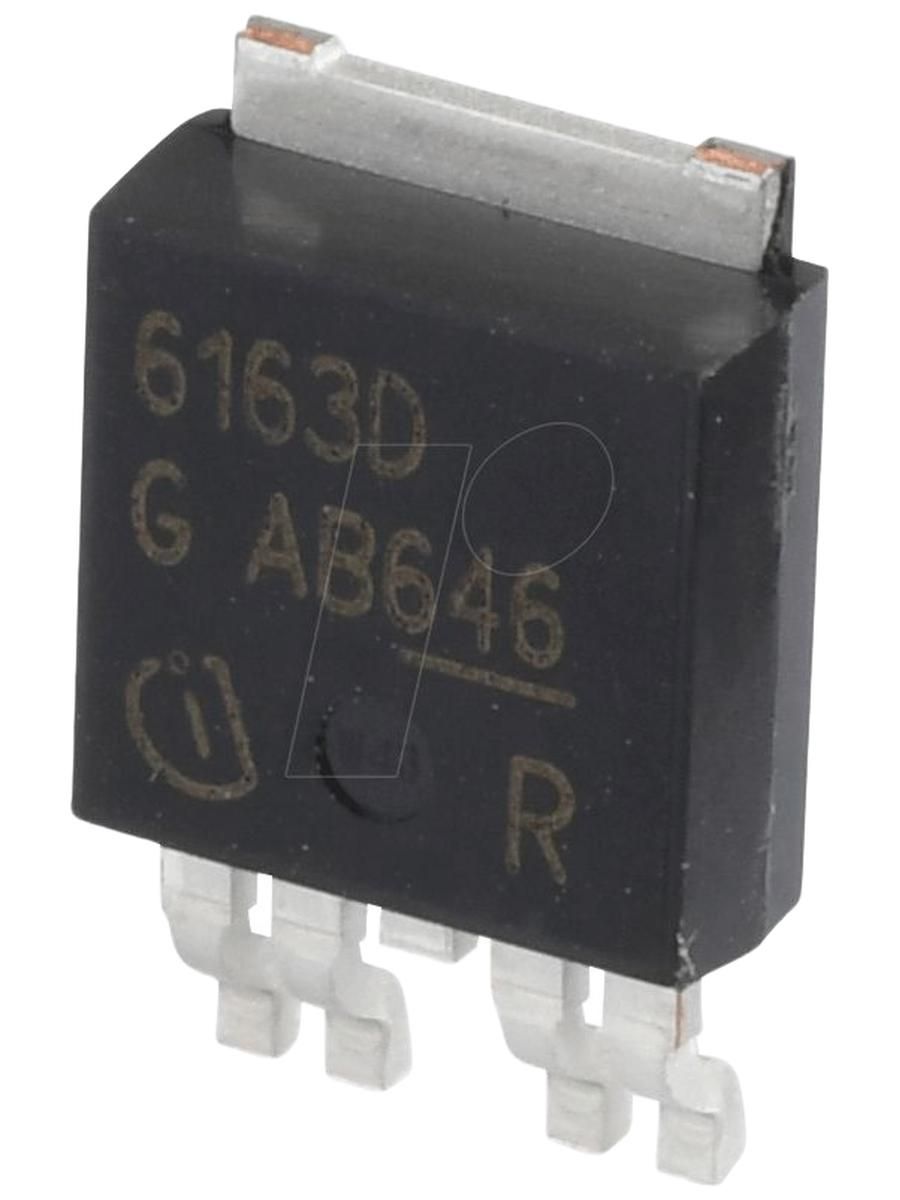

BTS6163D, покупаем в интернете - получаем у себя дома.

Smart Highside Power Switch

Интеллектуальный силовой выключатель питания Highside

ReverseSave

• Защита от обратной полярности батареи за счет самопроизвольного включения силового МОП-транзистора

Характеристики

• Защита от короткого замыкания с защелкой

• Ограничение тока

• Защита от перегрузки

• Тепловое отключение с перезапуском

• Защита от перенапряжения (включая сброс нагрузки)

• Защита от потери заземления

• Защита от потери напряжения Vbb (с внешним диодом для заряженных индуктивных нагрузок)

• Очень низкий ток в режиме ожидания

• Быстрое размагничивание индуктивных нагрузок

• Защита от электростатического разряда (ESD)

• Оптимизированная статическая электромагнитная совместимость

(ЭМС)

• Экологичный продукт (соответствует RoHS)

• Сертификация AEC

Диагностическая функция

• Пропорциональное измерение тока нагрузки (с заданным сигналом неисправности в случае перегрузки, отключения при перегреве и/или коротком замыкании)

Применение

• Силовой выключатель с диагностической обратной связью по току для заземленных нагрузок 42 В и 24 В постоянного тока

• Все типы резистивных, индуктивных и емкостных нагрузок

• Заменяет Электромеханические реле, предохранители и дискретные схемы

Общее описание

N-канальный вертикальный силовой полевой транзистор с зарядовым насосом, управляемым током входом и диагностической обратной связью с измерением тока нагрузки, интегрированный в кристалл на кристалле Smart SIPMOS. Обеспечивает встроенные функции защиты.
