Green-Mode PFC/PWM Combo CONTROLLER

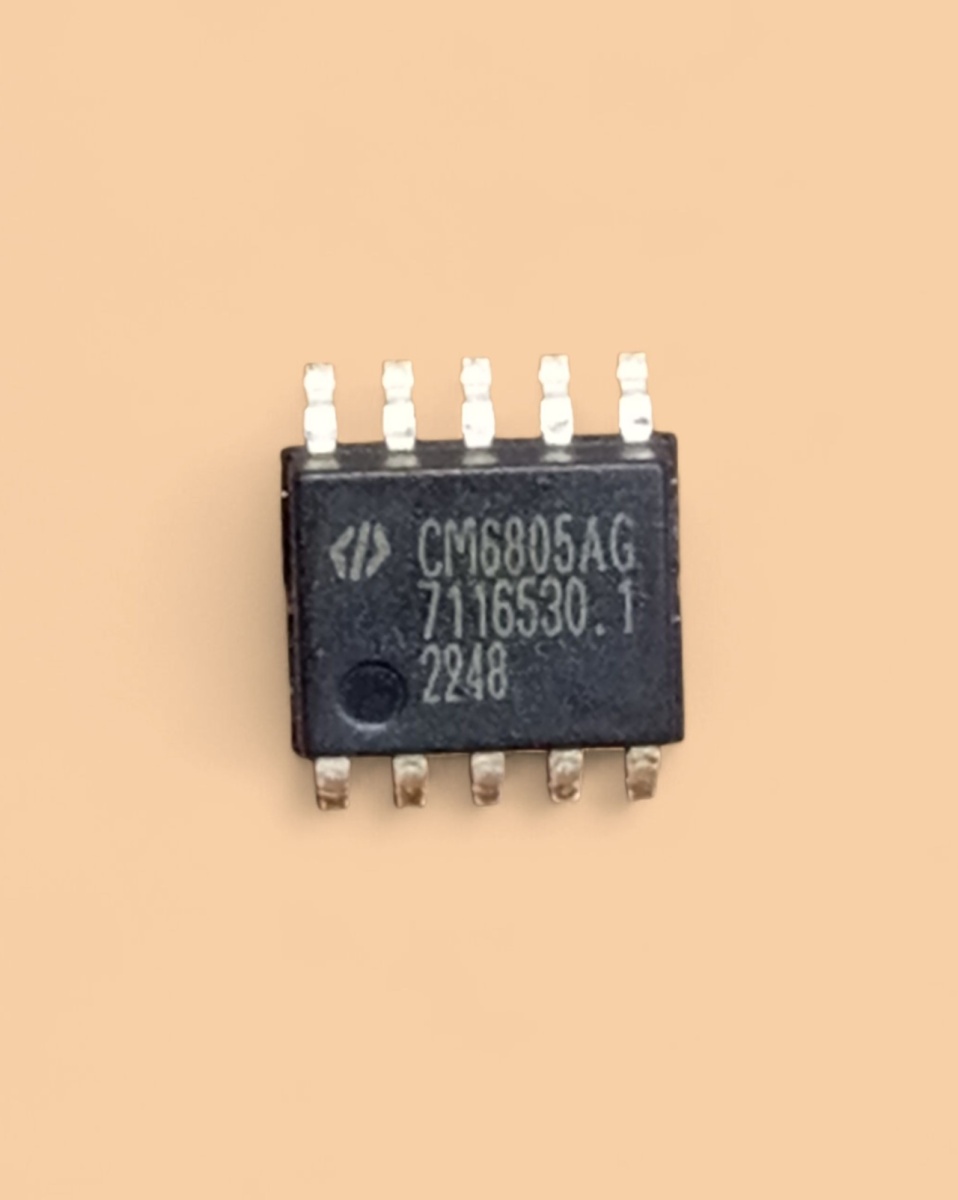

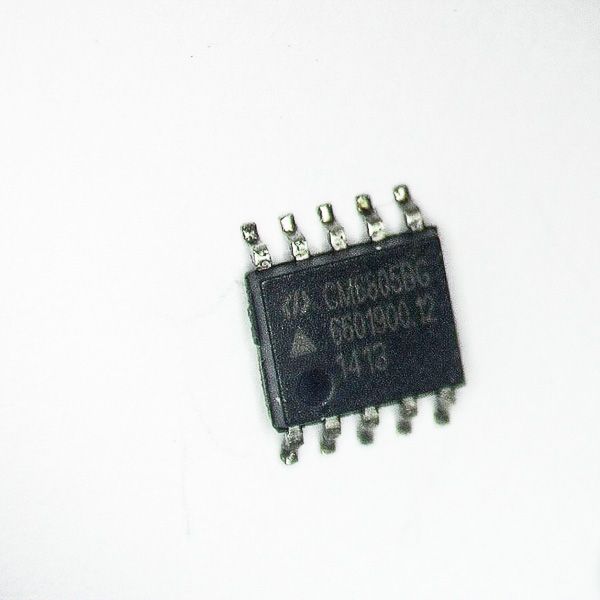

CM6805AGIR Подробности продукта

ОБЩЕЕ ОПИСАНИЕ

CM6805A и CM6806A — это контроллеры Green-Mode PFC/PWM Combo для адаптера переменного тока высокой плотности. Для блока питания его производительность PFC формирования входного тока может быть очень близка к производительности топологии модуляции переднего фронта CM6800 или ML4800 с усредненным током.

CM6805A/CM6806A предлагает использование меньших, более дешевых объемных конденсаторов, снижает нагрузку на линию питания и нагрузку на переключающие полевые транзисторы, и в результате блок питания полностью соответствует спецификациям IEC1000-3-2. CM6805A/CM6806A включает схемы для реализации метода формирования входного тока «повышающего» типа PFC и PWM заднего фронта.

PFC и PWM CM6805A работают на одной частоте, 67,5 кГц. Компаратор PFC OVP отключает секцию PFC в случае внезапного снижения нагрузки. Секция PFC также включает ограничение пикового тока для повышения надежности системы.

ОСОБЕННОСТИ

И PFC, и PWM имеют режим Green Mode для соответствия спецификациям Blue Angel и Energy Star.

10-контактный корпус SOIC

Пропуск импульсов PWM для режима Green Mode

Используйте RAC в качестве пускового резистора около 5 мегаом на выводе IAC

Он может использовать биполярное высоковольтное сопротивление для запуска чипа, что помогает режиму Green Mode.

Легко конфигурируется в Boost Follower

Обеспечивает самую низкую BOM для источника питания с PFC

Внутренне синхронизированные PFC и PWM в одной микросхеме

Запатентованный усилитель ошибки напряжения с улучшенной скоростью нарастания с усовершенствованной технологией формирования входного тока

Универсальное линейное входное напряжение

Повышение CCM или повышение DCM с модуляцией переднего фронта PFC с использованием технологии формирования входного тока

Вывод прямой связи IAC для автоматической компенсации наклона

PFCOVP, VCCOVP, Precision -1V PFC ILIMIT, компаратор PFC Tri-Fault Detect для соответствия UL1950

Низкие токи питания; запуск: типичный 100 мкА, рабочий ток: типичный 2 мА.

Синхронизированный опережающий PFC и модуляция заднего фронта PWM для снижения пульсирующего тока в накопительном конденсаторе между секциями PFC и PWM и снижения шума переключения в системе

Компаратор VINOK для гарантии включения PWM при достижении PFC устойчивого состояния

Высокоэффективный режим PWM с задним фронтом тока

Точный максимальный рабочий цикл PWM 50%

UVLO, REFOK и защита от понижения напряжения

Плавный запуск цифрового PFC и PWM, ~10 мс

Прецизионный предел тока PWM 1,5 В для работы в режиме тока

PWMtrifault для обнаружения короткого замыкания DC-DC и отключения PFC при GMth

PWMtrifault также может быть запрограммирован для выполнения тепловой защиты

ОБЛАСТИ ПРИМЕНЕНИЯ

Адаптер переменного тока

Открытый корпус
