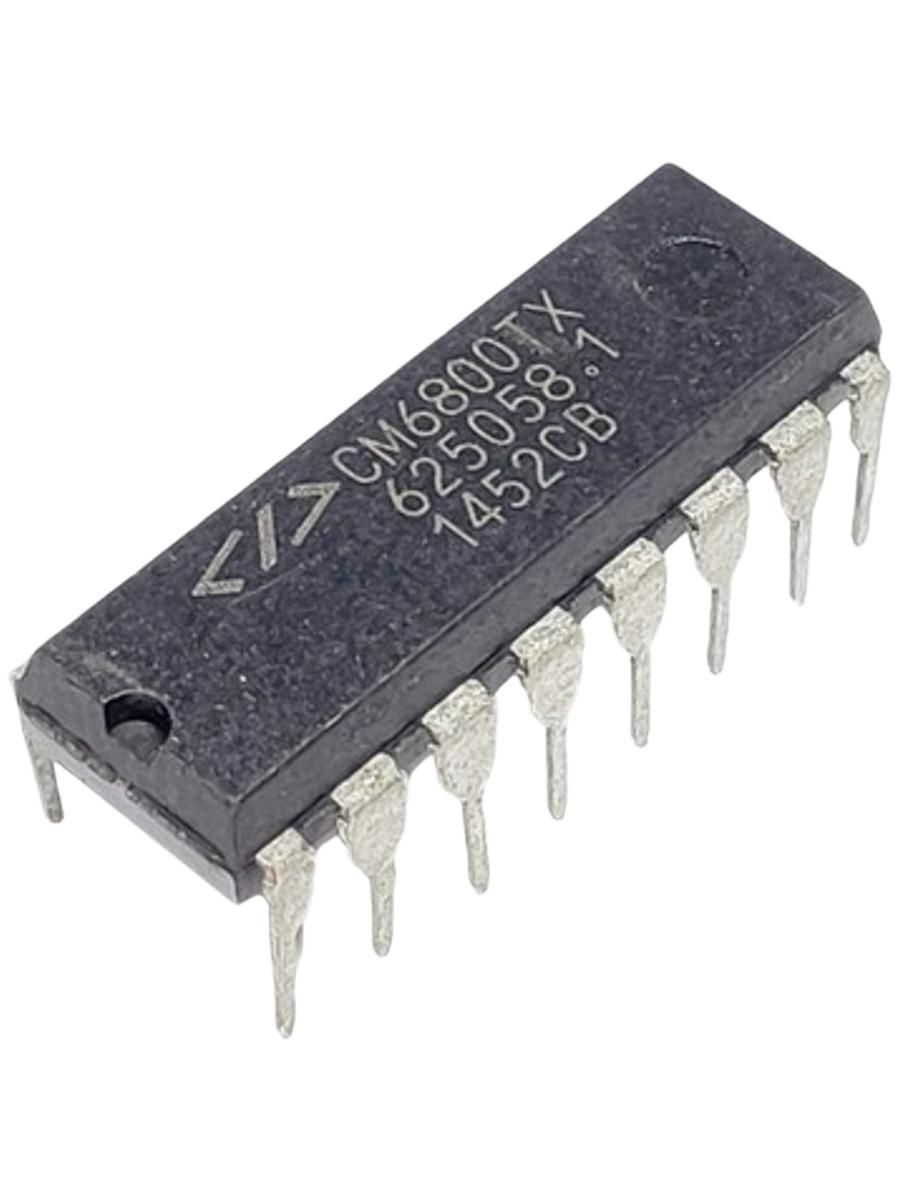

Информация о продукте CM6800TX

ОБЩЕЕ ОПИСАНИЕ

CM6800 — это контроллер для импульсных источников питания с коррекцией коэффициента мощности. Коррекция коэффициента мощности (ККМ) позволяет использовать более компактные и недорогие конденсаторы большой емкости, снижает нагрузку на линию питания и переключающие полевые транзисторы, а также обеспечивает полное соответствие источника питания спецификациям IEC-1000-3-2. Разработанный как BiCMOS-версия отраслевого стандарта ML4824,

CM6800 включает в себя схемы для реализации коррекции коэффициента мощности по переднему фронту, среднему току, «повышающего» типа и широтно-импульсного модулятора (ШИМ) по заднему фронту. Драйвер затвора с током 1 А минимизирует потребность во внешних схемах управления. Низкое энергопотребление повышает эффективность и снижает стоимость компонентов.

ХАРАКТЕРИСТИКИ

Совместимость по выводам с ML4800 и FAN4800

Дополнительное ограничение тока для секции ШИМ.

23 В би-КМОП-процессор

VIN OK включает ШИМ при 2,5 В вместо 1,5 В

Внутренняя синхронизация переднего и заднего фронтов ККМ в одной микросхеме

Усилитель ошибки с повышенной крутизной для сверхбыстрого отклика ККМ

Низкий пусковой ток (тип. 100 мкА)

Низкий рабочий ток (тип. 3,0 мА)

Низкий общий гармонический искажения, высокий коэффициент мощности

Снижает пульсации тока в накопительном конденсаторе между секциями ККМ и ШИМ

Средний ток, непрерывный или прерывистый ККМ переднего фронта

Компаратор VCC OVP, компаратор обнаружения малой мощности

ШИМ настраивается для работы в режиме тока или напряжения

Модулятор усиления с токовой подачей для повышения помехоустойчивости

Управление пониженным напряжением, защита от перенапряжения, UVLO, плавный пуск и опорный сигнал OK
