DS9503P, покупаем в интернете - получаем у себя дома.

ESD Protection Diode with Resistors,ESD protection device for 1–Wire MicroLAN interfaces

	Корпус	TSOC6
	Паразитная емкость линии
	Примечание	DIODE ESD PROTECTION W/RES 6TSOC
	Рабочая температура

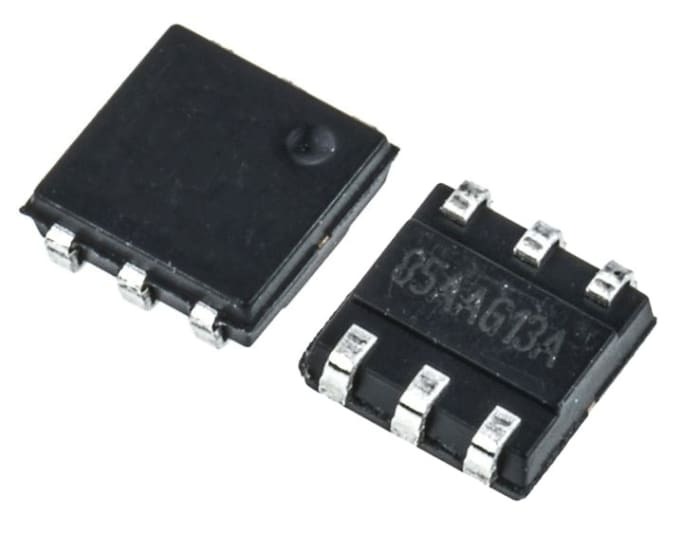

DS9503P + T&R - это защитный диод от электростатического разряда с резисторами в 6-выводном корпусе TSOC. Он разработан как устройство защиты от электростатического разряда для 1-проводных интерфейсов MicroLAN, в отличие от DS9502, DS9503 включает в себя два изолирующих резистора на 5 Ом на микросхеме. Хотя 5 Ом незначительно во время связи, это означает высокий импеданс по сравнению с проводящим диодом во время электростатического разряда. Таким образом, диод поглощает энергию, а резисторы дополнительно изолируют и защищают цепь на другой стороне корпуса. При использовании со схемами, которые уже имеют сильную защиту от электростатического разряда на порте ввода-вывода, уровень защиты от электростатического разряда повышается до более 27 кВ (эталонная модель IEC 801-2). В случае аномальных ударов электростатического разряда, превышающих максимально допустимые, DS9503 в конечном итоге выйдет из строя, что предотвратит дальнейшее повреждение.

• Диапазон лавинного напряжения от 7,4 В до 11,05 В
• Максимальное напряжение срабатывания 11 В, максимальный ток срабатывания 1000 мА.
• Максимальный постоянный ток через диод составляет ± 80 мА.
• Тепловое сопротивление перехода к корпусу составляет 75 К.
• Вт при tA = 25 ° C, переход к окружающей среде 200K
• Вт при tA = 25 ° C
• Максимальный пиковый ток 2А.
• Стабилитрон с функцией возврата напряжения для защиты от электростатических разрядов
• Высокое лавинное напряжение, низкая утечка и низкая емкость предотвращают ослабление сигнала
• Совместимость со всеми семействами логических схем 5 В

• Компактный корпус для поверхностного монтажа с низкой индуктивностью
• Промышленный температурный диапазон от -40 ° C до + 85 ° C

Области применения

Безопасность
