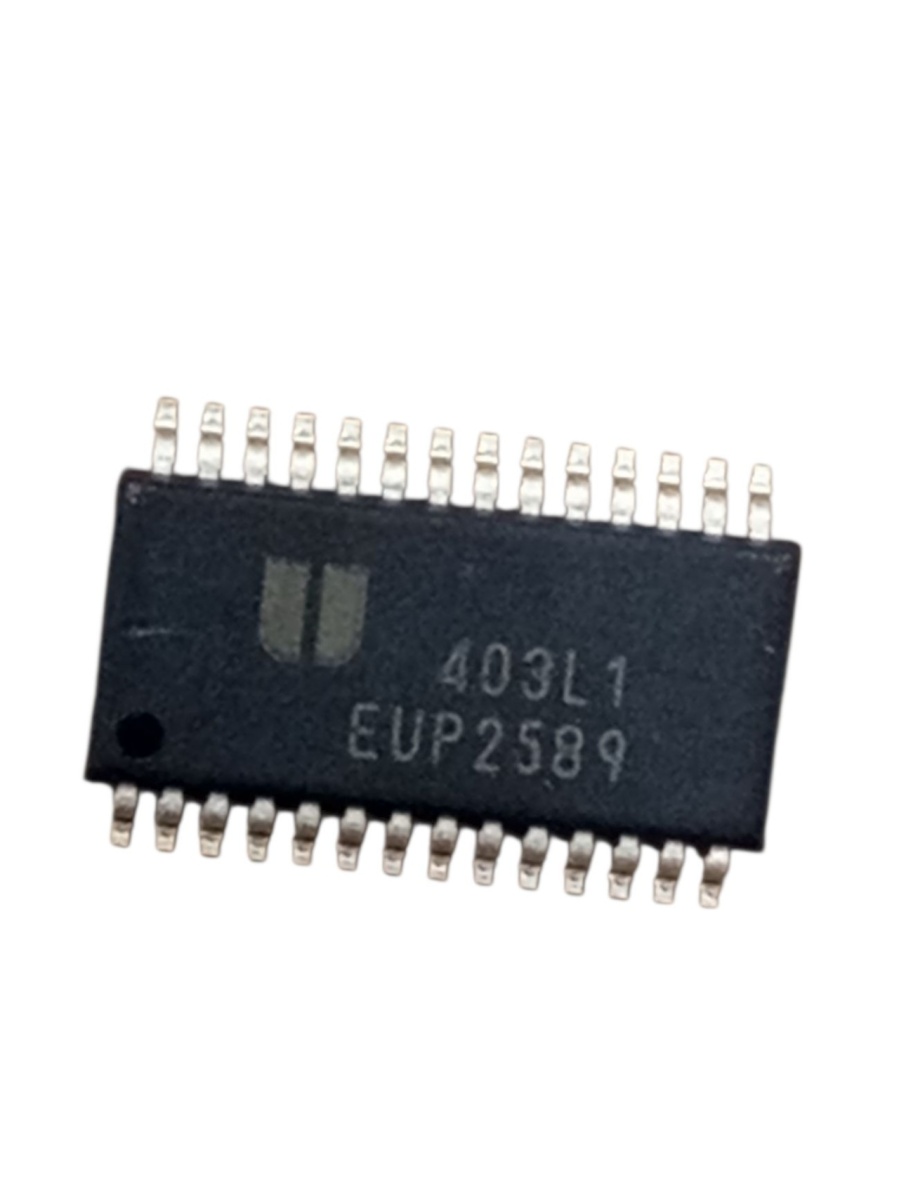

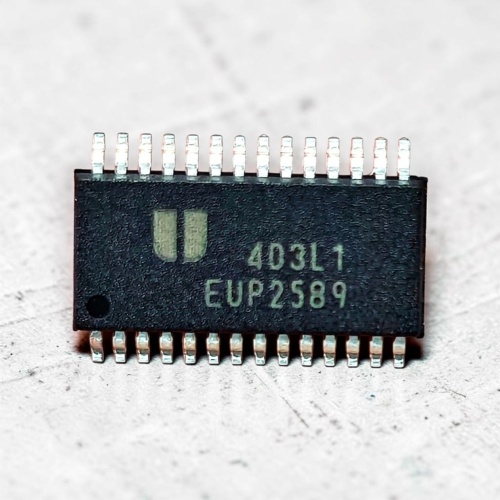

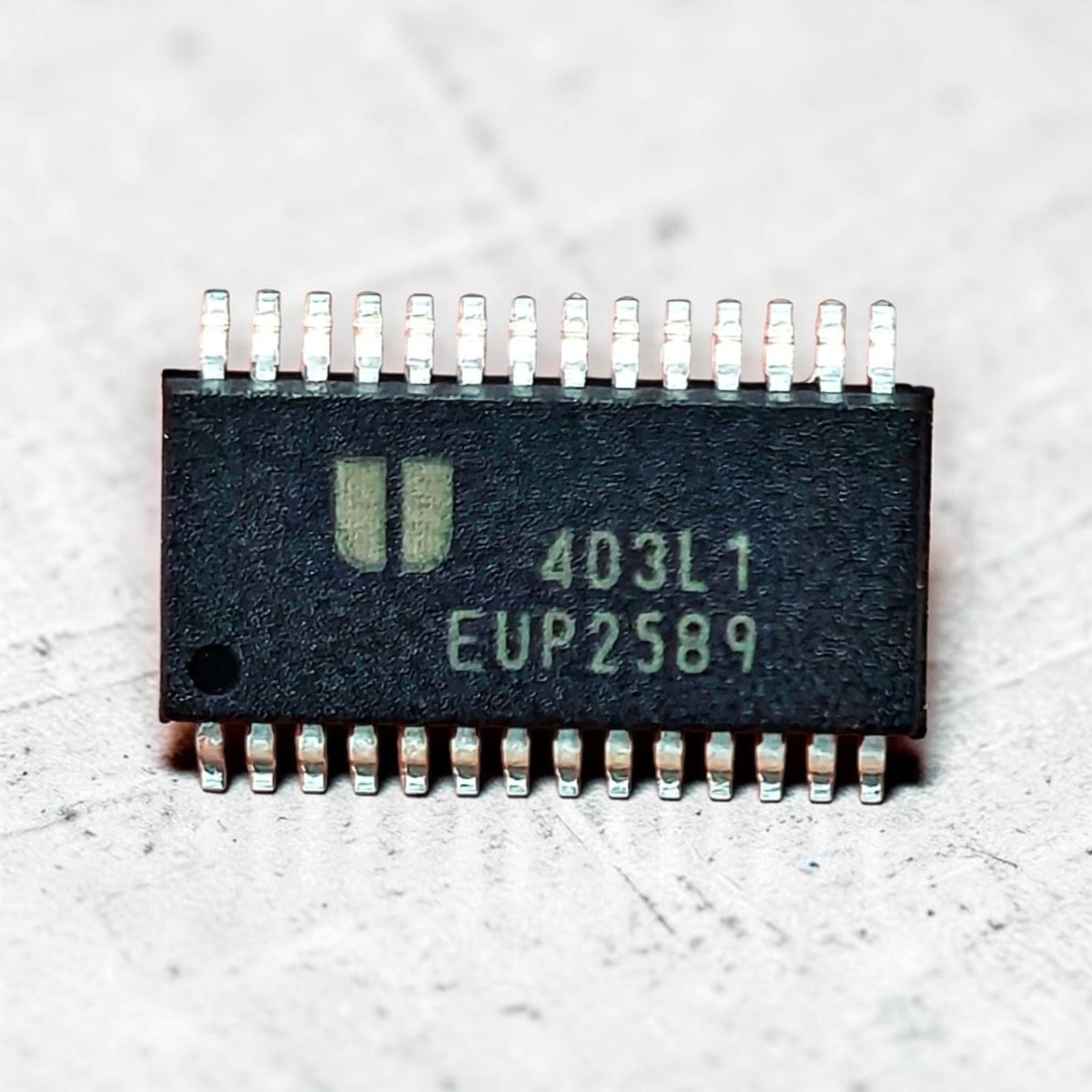

12 String White LED Driver With Boost Controller

ОПИСАНИЕ EUP2589 — это мощный и высокоэффективный буст-контроллер с 12-канальным приемником тока, который идеально подходит для подсветки больших ЖК-дисплеев. EUP2589 использует токовый режим, архитектуру с фиксированной частотой, которая может ограничивать пиковый ток катушки индуктивности в каждом цикле. Частота коммутации программируется внешним резистором задания частоты. Он управляет внешним полевым МОП-транзистором для повышения выходного напряжения с 4,5 В до 28 В на входе. EUP2589 регулирует ток в каждой цепочке светодиодов до запрограммированного значения, установленного внешним резистором установки тока. Согласование тока EUP2589 может достигать ±1,5%, а точность регулирования может достигать ±2%. Ток выключения 3 мкА и напряжение обратной связи 1,0 В (ILED @ 60 мА) и максимальное выходное напряжение 65 В позволяют последовательно подключить до 18 мощных светодиодов, что значительно повысит эффективность и снизит рассеиваемую мощность. Устройство поддерживает диммирование яркости с широтно-импульсной модуляцией (ШИМ) и диммирование напряжения постоянного тока. Во время цифровой регулировки яркости PWM ток WLED включается/выключается с рабочим циклом и частотой, определяемой сигналом PWM на выводе PWMI. При диммировании постоянного напряжения ток светодиодов включается/выключается с частотой, запрограммированной конденсатором от BOSC до GND. В EUP2589 встроено несколько функций защиты, таких как размыкание светодиода, короткое замыкание светодиода, перенапряжение на выходе, перегрев, перегрузка по току на входе и блокировка при пониженном напряжении (UVLO). Эти защиты предотвратят повреждение подсветки ЖК-дисплея. ХАРАКТЕРИСТИКИ Ток выключения z3 мкА z12 параллельных цепочек и до 18 светодиодов на цепочку zВнешнее ШИМ или управление яркостью постоянного напряжения zВыходное напряжение до 65 В zШирокий диапазон входного напряжения от 4,5 В до 28 В zЛучше 1,5% Точность регулирования тока светодиодов между цепочками программируется внешним резистором zЗащита от множественных сбоев -Защита от ограничения тока -Выходное обнаружение короткого замыкания -Защита от перегрева -Выходная защита от перенапряжения 28-контактный корпус TSSOP28 Соответствует требованиям директивы zRoHS и полностью не содержит свинец (Pb) Не содержит галогенов
ПРИМЕНЕНИЕ Светодиодная подсветка zLCD-монитора Светодиодная подсветка zLCD-TV
