FA5591N, покупаем в интернете - получаем у себя дома.

Power-Factor Correction Converter IC Operating in Critical Conduction Mode, :13V ON / 9V OFF

FA5591N микросхема PFC FA5591 5591 SOP-8

PFC - Power Factor Correction, коррекция коэффициента мощности, компенсация реактивной мощности

Применяется в блоках питания средней и повышенной мощности .

Описание и характеристики FA5591N

Напряжение питания макс. 28 В

Входное напряжение (FB) -0.3 ....... 5 В

Входное напряжение (IS) -5....... 0.3 В

Код на микросхеме 5591

Полное название FA5591N

Маркировка на корпусе 5591

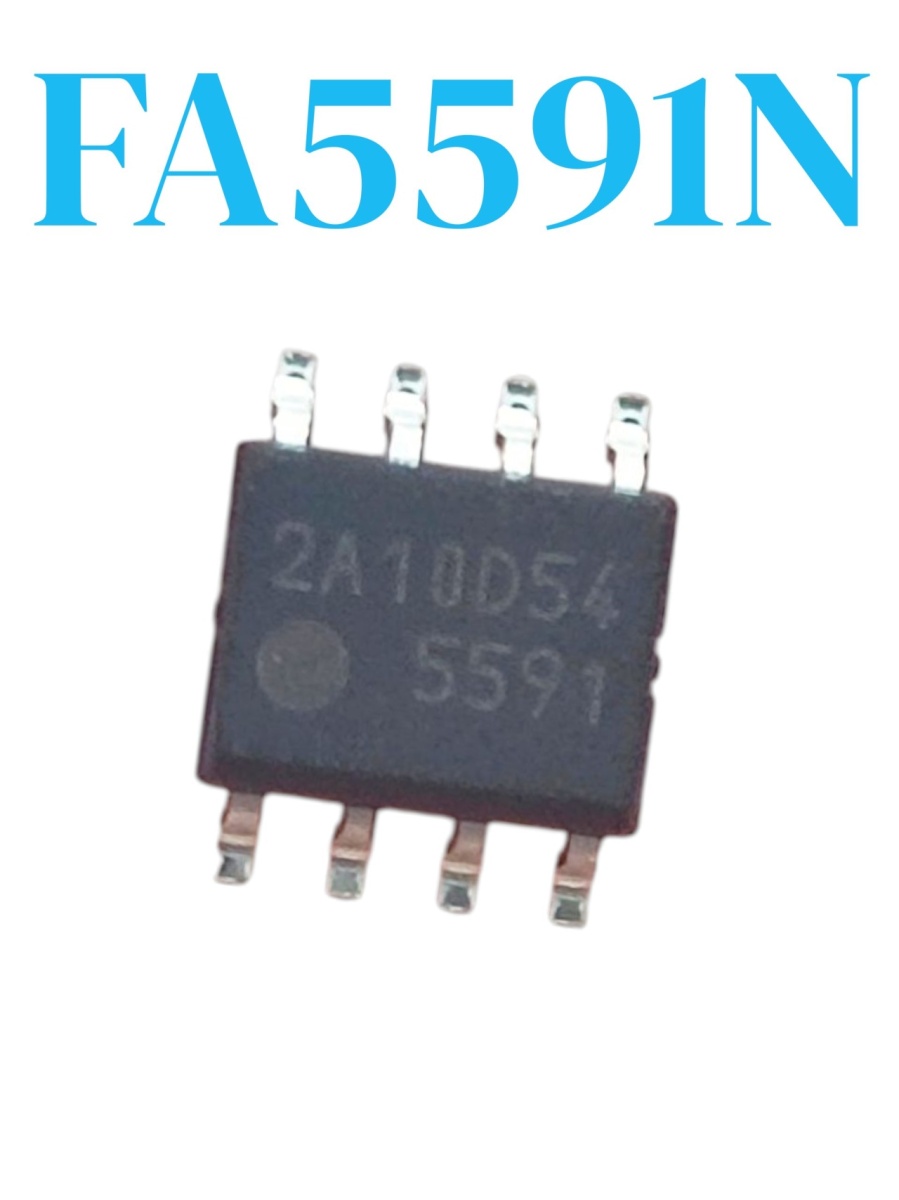

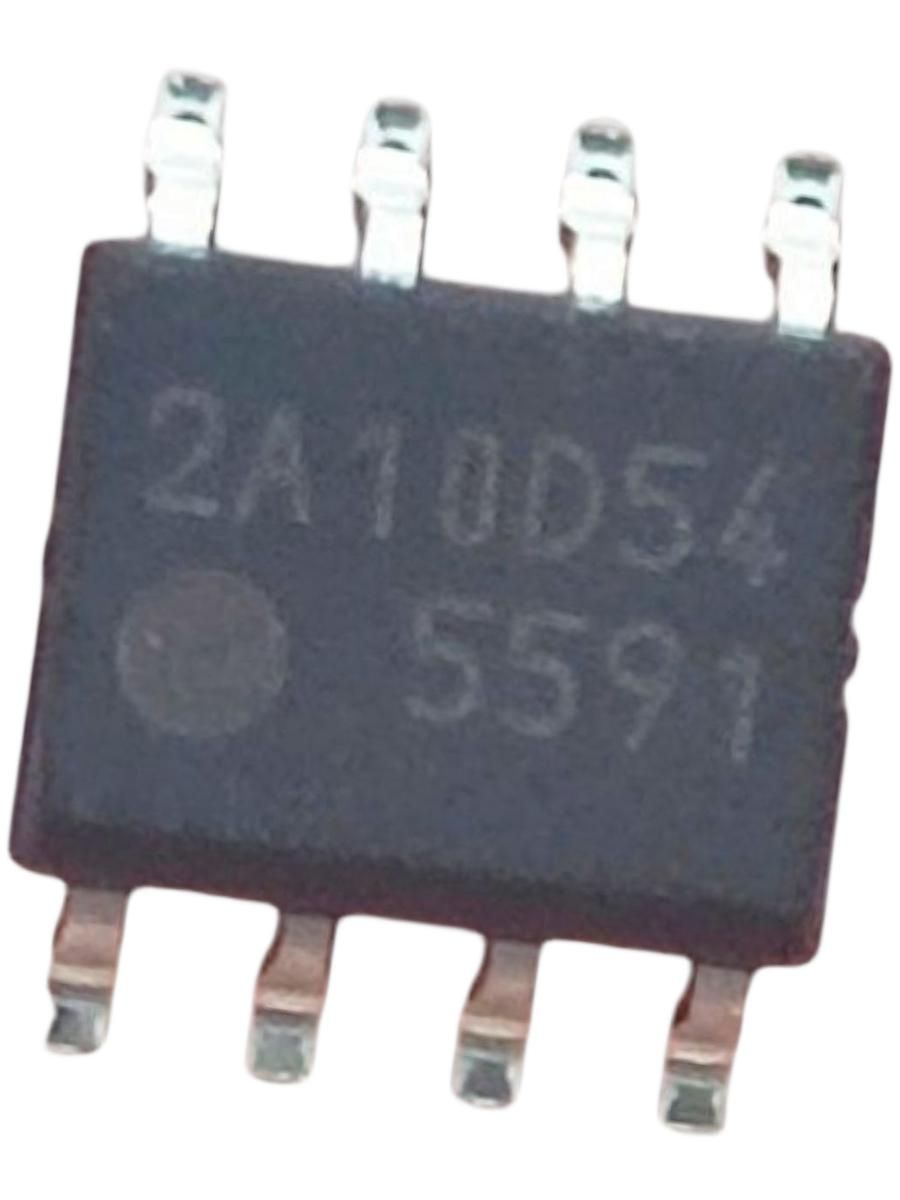

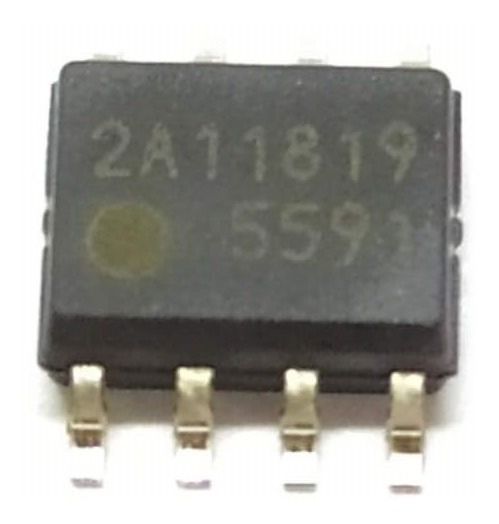

Корпус SOP-8

Микросхема FA5591N представляет собой ШИМ-контроллер для создания корректора коэффициента мощности (PFC) в критическом режиме проводимости. Она позволяет снизить потребление энергии благодаря использованию высоковольтного КМОП-технологического процесса.

Описание

• Тип: ШИМ-контроллер для корректора коэффициента мощности (PFC).
• Режим работы: Критический режим проводимости.
• Корпус: SOP-8.
• Низкое энергопотребление: Достигается за счет использования высоковольтного КМОП-технологического процесса. Потребление тока в режиме запуска составляет 80 мкА (макс.), в рабочем режиме — 2 мА (типичное).
• Обнаружение короткого замыкания: Встроенная схема обнаружения короткого замыкания на выводе обратной связи (FB), которая останавливает работу микросхемы при обнаружении аномалии.
• Режим ожидания (Standby): Имеет функцию режима ожидания с низким энергопотреблением.
• Защита: Встроенная защита от пониженного напряжения (Under-voltage Lockout), перезапуск по таймеру и защита от перенапряжения.
• Выходной драйвер: Способен напрямую управлять силовым МОП-транзистором с выходным током до 1 А.
• Ограничение частоты: Функция ограничения максимальной частоты переключения, что повышает эффективность при малой нагрузке.
• Плавный пуск: Плавный пуск и динамическая схема защиты от перенапряжения (OVP) для подавления шума.
• Разновидность: FA5591N отличается от FA5590N по пороговому напряжению включения (13 В у FA5591N против 9,6 В у FA5590N).

Применение

Основная сфера применения FA5591N — создание схем активного корректора коэффициента мощности. Благодаря своим характеристикам и функциям защиты, микросхема используется в различных источниках питания, где требуется высокая эффективность и соответствие стандартам по коэффициенту мощности.

• Импульсные источники питания: Встраивается в источники питания для повышения коэффициента мощности, что особенно важно в устройствах, работающих от сети переменного тока.
• Бытовая техника: Используется в бытовой электронике, такой как аудиоколонки, микроволновые печи, водонагреватели и другие приборы, где требуется регулировка мощности.
• Блоки питания для компьютеров и телевизоров: Применяется в блоках питания жидкокристаллических телевизоров и других подобных устройств.
