Infineon Technologies

Описание товара:

DIP-7
Характеристики:
Производитель
Бренд
INF
Вес г.
5
Тип Корпуса
DIP-7
Длина (мм)
100
Высота (мм)
50
Ширина (мм)
10

Описание товара

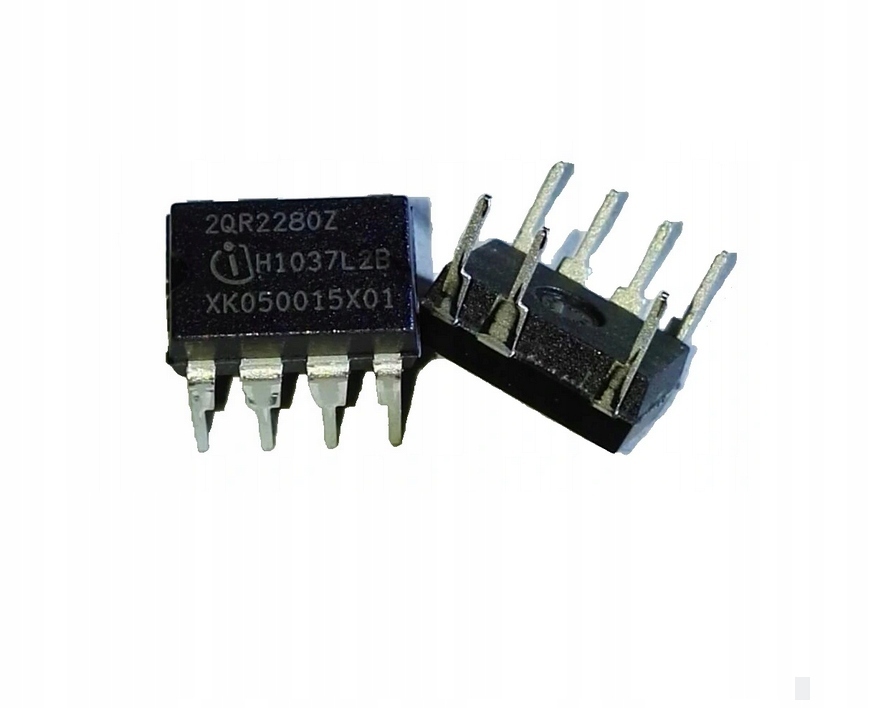

Микросхема ICE2QR2280Z

ICE2QR2280Z  ШИМ-контроллер   2QR2280Z DIP-7 800В

Описание и характеристики

Наименование  ICE2QR2280Z
Маркировка на корпусе  2QR2280Z   (или полностью  ICE2QR2280Z )
Тип микросхемы:  квазирезонансный  ШИМ-контроллер  со встроенным ключем
Частота преобразователя   39.....65 кГц
Номинальная частота   52 кГц
Максимальное напряжение выходного ключа при 25 оС   800В
Максимальное напряжение выходного ключа при 110 оС   870В
Напряжение VCC старта микросхемы    17....19 В
Напряжение VCC стоп микросхемы   9.8........11.2 В
Пусковой ток VCC    300......550мА
Тип корпуса   DIP-7

Назначение выводов ICE2QR2280Z
Pin1 - ZC  -  Детектор перехода через ноль.
Pin2 - FB -  Обратная связь
Pin3 - CS -  Датчик тока (защита по току и исток)
Pin4 - N.C. -  Не подключен
Pin5 - Drain - Сток силового ключа
Pin6 -  нет вывода
Pin7 -  VCC - Напряжение питания контроллера
Pin8 -  GND - Общий вывод  (земля)

Характеристики

Вес и габариты
Длина (мм) 100
Высота (мм) 50
Ширина (мм) 10
Вес (грамм) 5
Прочие
Производитель Infineon Technologies
Бренд INF
Вес г. 5
Тип Корпуса DIP-7
