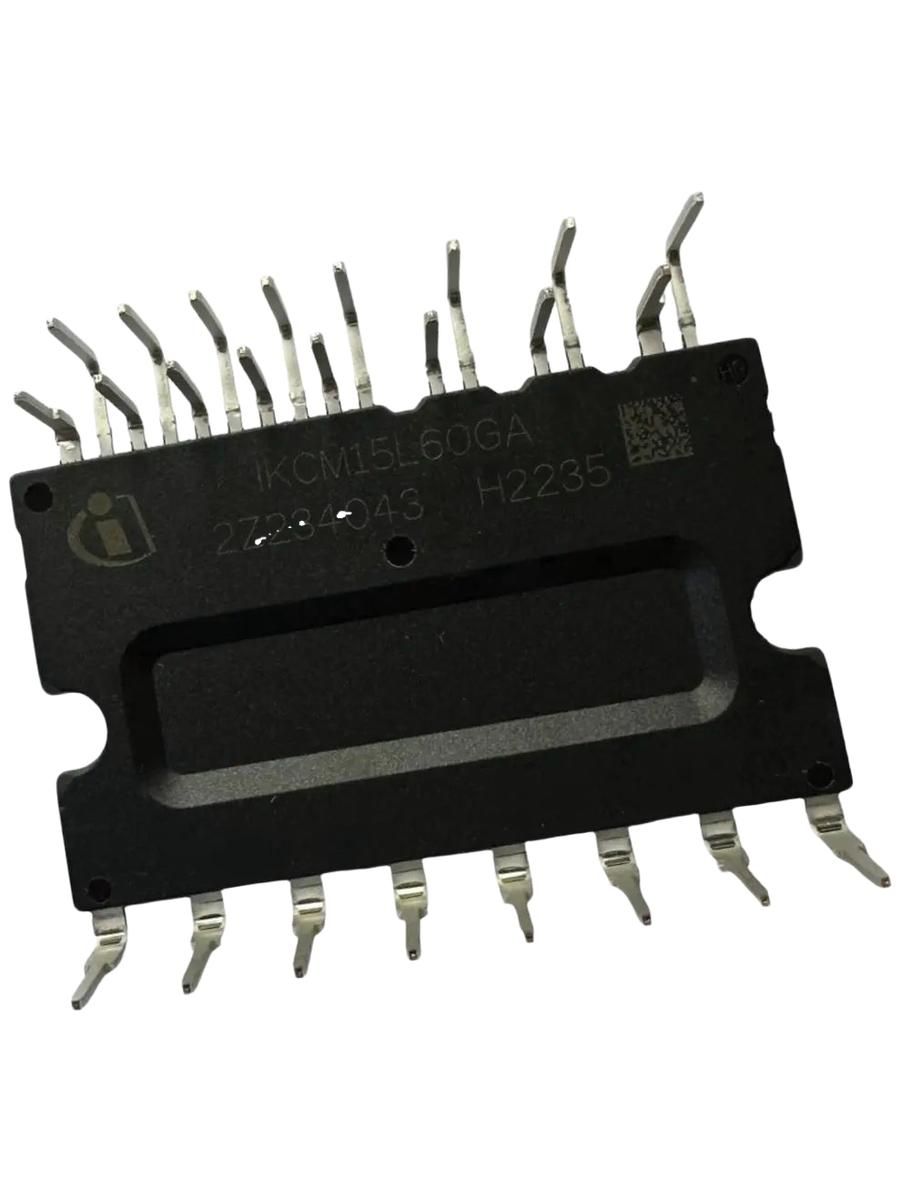

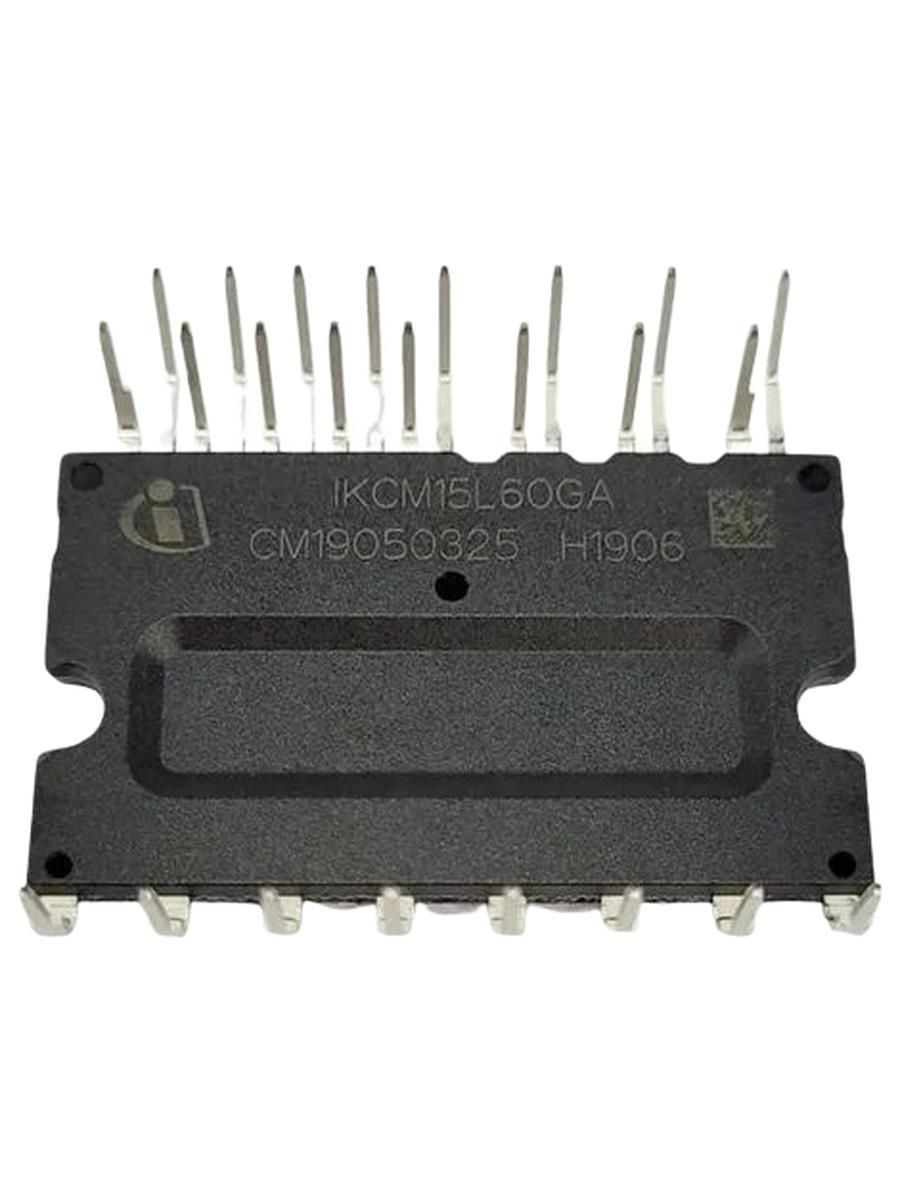

Control Integrated Power System, Dual In-Line Intelligent Power Module three phase bridge 600V/15A

CIPOS

Интегрированная система питания

Интеллектуальный модуль питания с двухрядным расположением выводов

3-фазный мост 600 В / 15 А

Характеристики

Полностью изолированный двухрядный литой модуль

БТИЗ TRENCHSTOP

Надежная технология драйверов затвора SOI с устойчивостью к переходным процессам и отрицательному напряжению

Допустимый отрицательный потенциал VS до -11 В для передачи сигнала при VBS = 15 В

Встроенная функция самозапуска

Отключение по току

Контроль температуры

Блокировка при пониженном напряжении на всех каналах

Выводы эмиттера нижнего плеча доступны для контроля тока всех фаз (открытый эмиттер)

Предотвращение перекрестной проводимости

Все 6 ключей отключаются при включении защиты

Бессвинцовое покрытие клемм; Соответствует директиве RoHS

Области применения

Посудомоечные машины

Холодильники

Стиральные машины

Кондиционеры

Вентиляторы

Приводы маломощных двигателей

Описание

Семейство модулей CIPOS позволяет

интегрировать различные силовые и управляющие компоненты

для повышения надежности, оптимизации размера печатной платы и стоимости системы.

Он предназначен для управления трехфазными двигателями переменного тока и

двигателями с постоянными магнитами в преобразователях частоты

для таких применений, как кондиционеры,

холодильники и стиральные машины. Концепция корпуса специально адаптирована для силовых приложений,

которым требуются хорошая теплопроводность и электрическая

изоляция, а также управление с защитой от электромагнитных помех и защита от перегрузок.

БТ-транзисторы TRENCHSTOP и антипараллельные диоды

комбинируются с оптимизированным драйвером затвора SOI для

отличных электрических характеристик.

Конфигурация системы

3 полумоста с IGBT-транзисторами TRENCHSTOP и

антипараллельными диодами

3-фазный драйвер затвора SOI

Термистор

Расстояние от вывода до радиатора, тип. 1,6 мм
