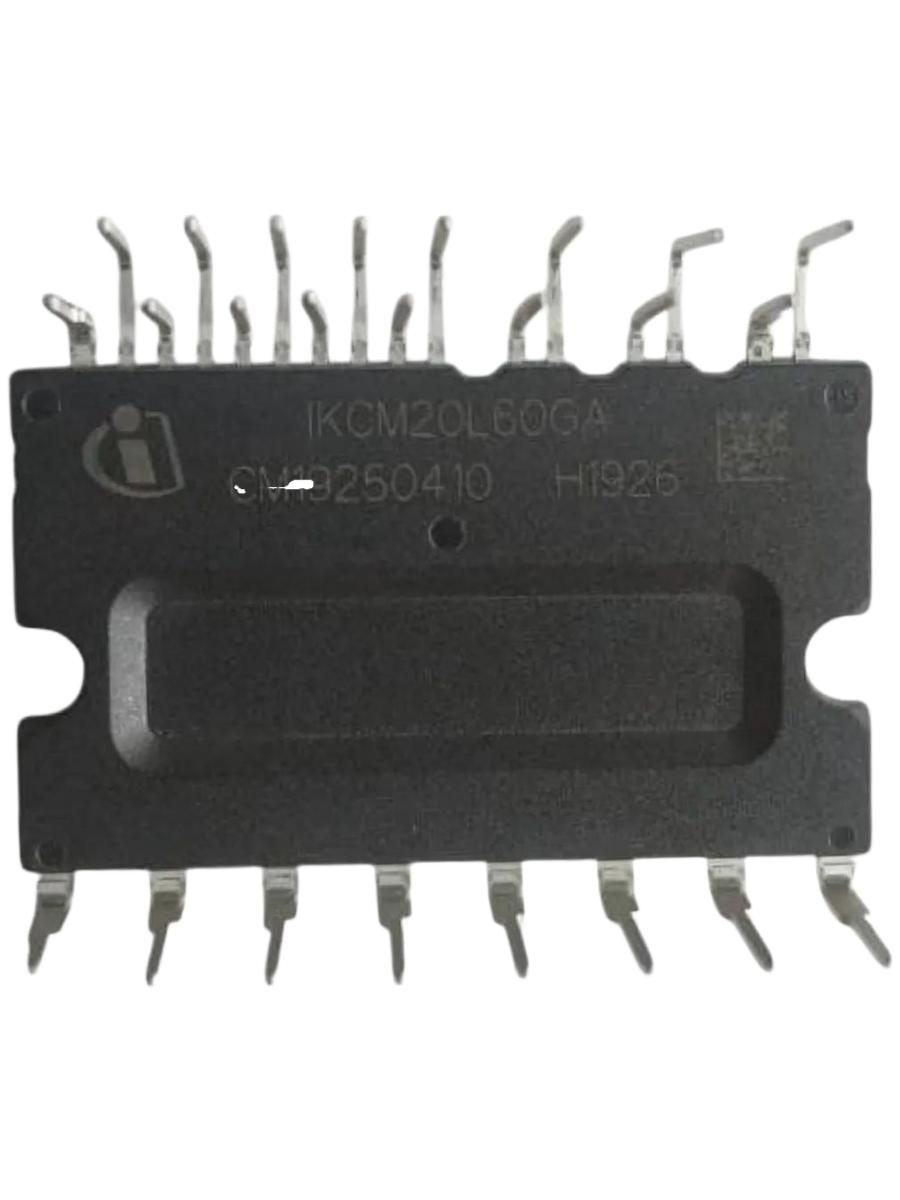

Control Integrated Power System, Dual In-Line Intelligent Power Module three phase bridge 600V/20A

Интегрированная система питания

Интеллектуальный двухрядный модуль питания

3-фазный мост 600 В / 20 А

Характеристики

Полностью изолированный двухрядный литой модуль

Надежная технология драйверов затвора SOI с устойчивостью к переходным процессам и отрицательному напряжению

Допустимый отрицательный потенциал VS до -11 В для передачи сигнала при VBS = 15 В

Встроенная функция самозапуска

Отключение по току

Контроль температуры

Блокировка при пониженном напряжении на всех каналах

Выводы эмиттера нижнего плеча доступны для контроля тока всех фаз (открытый эмиттер)

Предотвращение перекрестной проводимости

Все 6 ключей отключаются при включении защиты

Бес свинцовое покрытие клемм; Соответствует директиве RoHS

Области применения

Посудомоечные машины

Холодильники

Стиральные машины

Кондиционеры

Вентиляторы

Приводы маломощных двигателей

Описание

Семейство модулей CIPOS позволяет интегрировать различные силовые и управляющие компоненты

для повышения надежности, оптимизации размера печатной платы и стоимости системы.

Он предназначен для управления трехфазными двигателями переменного тока и двигателями с постоянными магнитами в преобразователях частоты для таких применений, как кондиционеры, холодильники и стиральные машины. Концепция корпуса специально адаптирована для силовых приложений, которым требуются хорошая теплопроводность и электрическая изоляция, а также управление с защитой от электромагнитных помех и защита от перегрузки.

БТИЗ TRENCHSTOP и антипараллельные диоды сочетаются с оптимизированным драйвером затвора SOI для отличных электрических характеристик.

Конфигурация системы

3 полумоста с транзисторами IGBT TRENCHSTOP и антипараллельными диодами

3-фазный драйвер затвора SOI

Термистор

Расстояние между выводами и радиатором, тип. 1,6 мм
