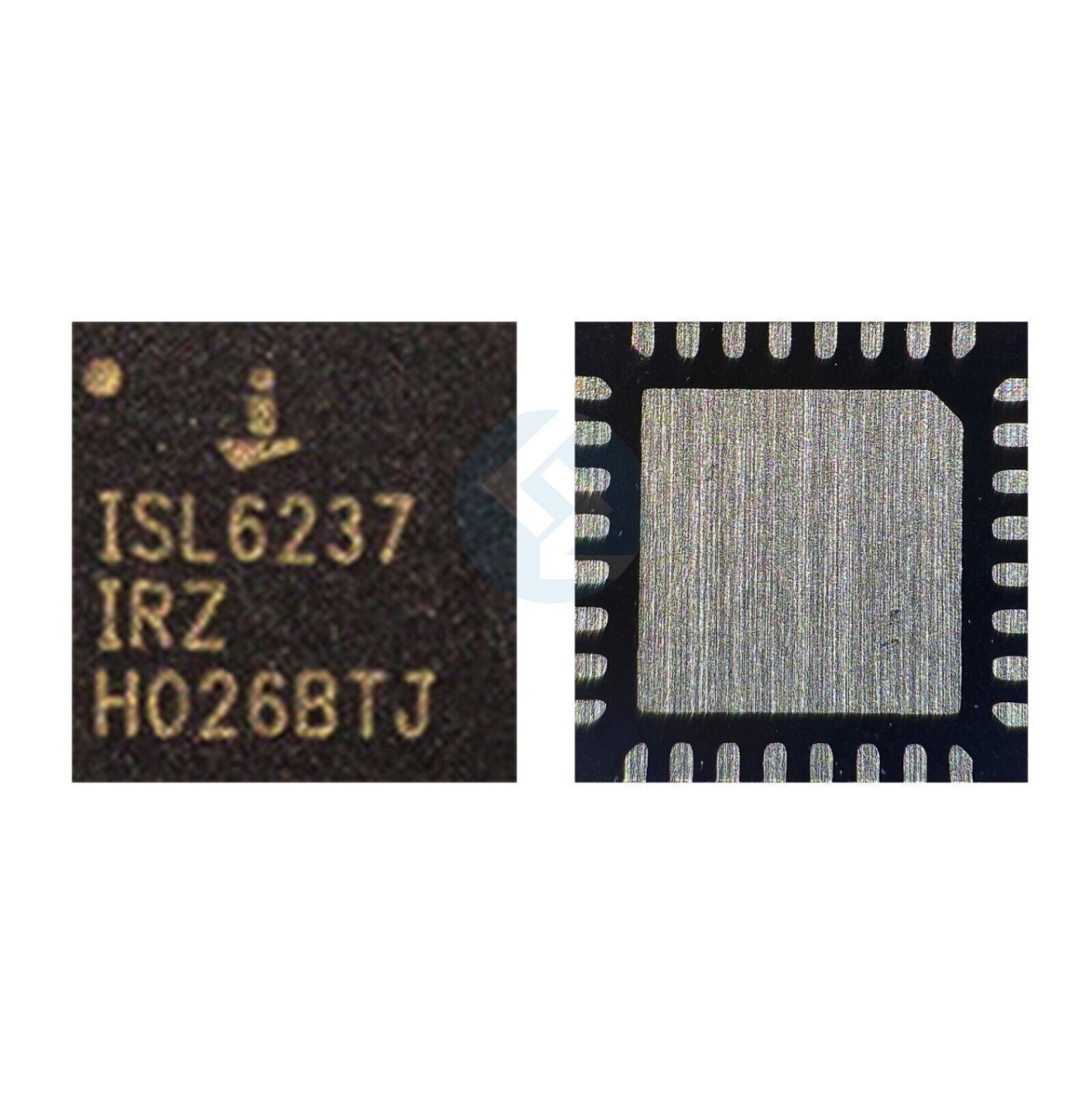

Микросхема ISL6237IRZ

Двойной понижающий контроллер импульсного источника питания (SMPS) ISL6237 генерирует напряжения питания логики в системах с батарейным питанием. ISL6237 включает в себя два контроллера с широтно-импульсной модуляцией (ШИМ), 5 В/3,3 В и 1,5 В/1,05 В. Выход SMPS1 также можно регулировать от 0,7 В до 5,5 В. Выход SMPS2 можно регулировать от 0,5 В до 2,5 В, устанавливая напряжение REFIN2. Это устройство оснащено линейным регулятором, обеспечивающим выходное напряжение 3,3 В/5 В или регулируемым от 0,7 В до 4,5 В через LDOREFIN. Линейный регулятор обеспечивает выходной ток до 100 мА с автоматической самонастройкой линейного регулятора на вход BYP. При переключении выход LDO может выдавать до 200 мА. ISL6237 включает в себя встроенную последовательность включения питания, выходы Power-Good (POK_), цифровой плавный пуск и внутреннюю разрядку выхода плавного останова, которая предотвращает отрицательное напряжение при выключении.



Функции

• Широкий диапазон входного напряжения от 5,5 В до 25 В

• Двойные фиксированные выходы 1,05 В/3,3 В и 1,5 В/5,0 В или регулируемые выходы от 0,7 В до 5,5 В (SMPS1) и от 0,5 В до 2,5 В (SMPS2), точность ±1,5 %.

• Цифровой плавный пуск и независимое отключение за 1,7 мс

• Фиксированный 3,3 В/5,0 В или регулируемый выход от 0,7 В до 4,5 В, ±1,5% (LDO): 200 мА

• Опорное напряжение 2,0 В

• Постоянное управление временем включения с реакцией на скачок нагрузки 100 нс

• Выбираемая частота переключения

• rDS(ON)Считывание тока

• Программируемый предел тока с возможностью возврата

• Выбираемый ШИМ, пропуск или ультразвуковой режим

• Монитор напряжения BOOT с автоматическим обновлением

• Независимые компараторы POK1 и POK2

• Мягкий пуск с предварительно смещенным выходом и плавный останов

• Независимое ВКЛЮЧЕНИЕ

• Высокая эффективность - до 97%

• Очень высокая эффективность легкой нагрузки (режим пропуска)

• Рассеиваемая мощность в состоянии покоя 5 мВт

• Термическое отключение

• Чрезвычайно низкое количество компонентов

• Доступен отжиг без содержания свинца (соответствует RoHS)
