L9737-BC, покупаем в интернете - получаем у себя дома.

L9737-BC, покупаем в интернете - получаем у себя дома.

Описание товара

IC AED SMARTPOWER

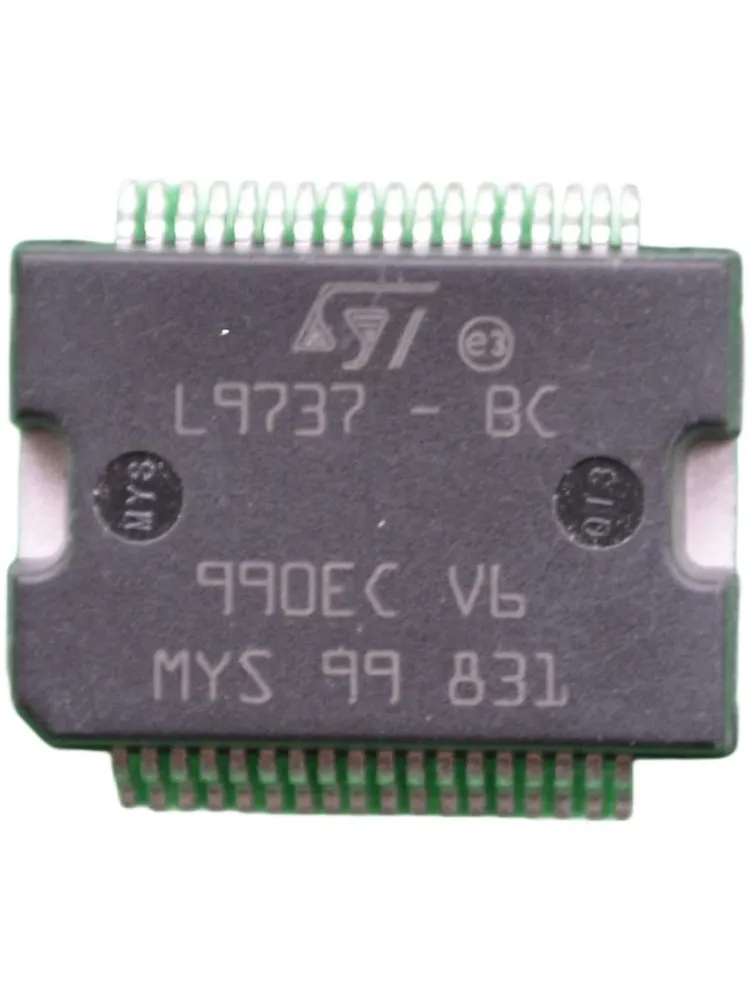

Микросхема L9737BC (производства STMicroelectronics) представляет собой специализированный интеллектуальный силовой коммутатор (Smart Power), разработанный для применения в автомобильной электронике.

Описание и применение

Назначение: Управление силовыми потребителями в автомобиле, такими как лампы освещения, реле и другие исполнительные механизмы.
Характеристики:
- Работает в широком диапазоне напряжений: от 5.5 В до 28 В.
- Обладает высокой эффективностью и встроенной защитой от перегрева (Thermal Management).
- Имеет несколько независимых выходных каналов.
Сфера использования: Интегрируется в блоки управления кузовным оборудованием (BCM) и другие электронные модули современных автомобилей.

Как проверить
Проверка микросхемы требует наличия мультиметра и, в идеале, осциллографа для анализа сигналов управления.

Визуальный осмотр: Проверьте корпус на наличие трещин, сколов, потемнений от перегрева или следов прогара. Убедитесь в целостности пайки выводов.
Проверка питания (VCC):
- С помощью мультиметра измерьте напряжение на выводах питания относительно «земли» (GND). Оно должно соответствовать рабочему диапазону (5.5–28 В в зависимости от бортовой сети).
- Отсутствие напряжения или его сильное занижение может указывать на КЗ в самой микросхеме или неисправность цепей питания.
Проверка на короткое замыкание: В режиме прозвонки диодов проверьте отсутствие замыкания между выводами выходов (Out) и землей/питанием при выключенном устройстве.
Проверка логики управления: Если питание в норме, необходимо проверить наличие сигналов на входах (Input) при активации соответствующих функций автомобиля. Если сигнал на вход поступает, а силовой выход не активируется (и нагрузка исправна), микросхема, вероятнее всего, вышла из строя.

Характеристики

Прочие
Коллекция	Комплектующие для автомобильных мастерских
Вес г.	5
Тип Корпуса	HSSOP36
