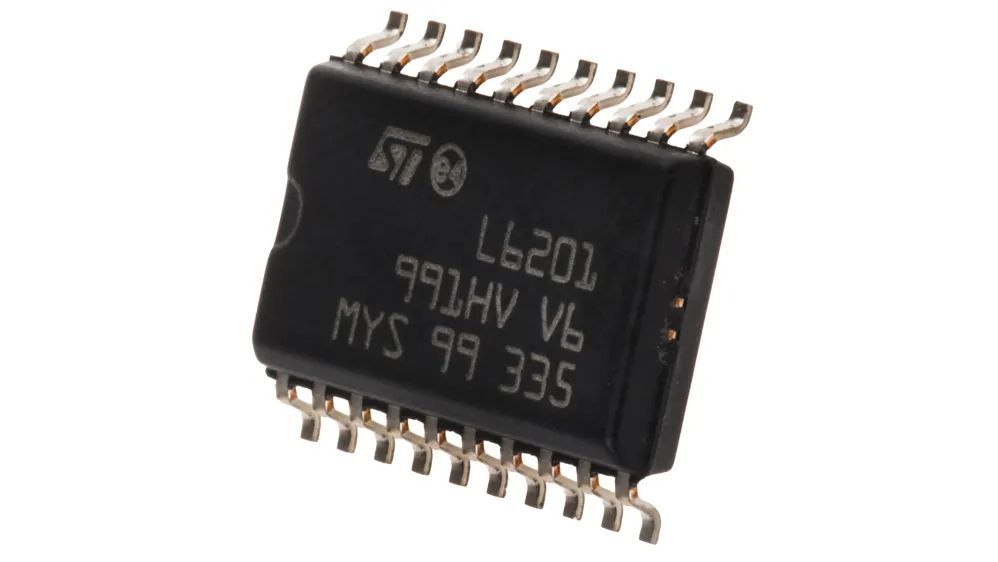

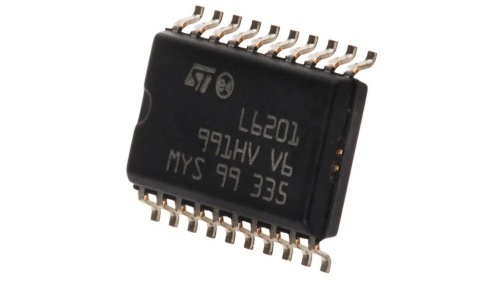

L 6201, покупаем в интернете - получаем у себя дома.

L 6201, покупаем в интернете - получаем у себя дома.

Описание товара

DMOS FULL BRIDGE DRIVER

НАПРЯЖЕНИЕ ПИТАНИЯ ДО 48 В

МАКС. ПИКОВЫЙ ТОК 5 А (макс. 2 А для L6201)

ОБЩИЙ СРЕДНЕКВ. ТОК ДО

L6201: 1 А; L6202: 1,5 А; L6203/L6201PS: 4 А

RDS (ВКЛ.) 0,3 (типичное значение при 25 °C)

ЗАЩИТА ОТ ПЕРЕКРЕСТНОЙ ПРОВОДИМОСТИ

ПРИВОД, СОВМЕСТИМЫЙ С TTL

РАБОЧАЯ ЧАСТОТА ДО 100 КГц

ТЕПЛОВОЕ ОТКЛЮЧЕНИЕ

ВНУТРЕННЕЕ ЛОГИЧЕСКОЕ ПИТАНИЕ

ВЫСОКАЯ ЭФФЕКТИВНОСТЬ

ОПИСАНИЕ

ИС — это драйвер полного моста для приложений управления двигателем, реализованный в технологии Multipower-BCD, которая объединяет изолированные силовые транзисторы DMOS

с КМОП и биполярными схемами на одном кристалле.

Используя смешанную технологию, удалось оптимизировать логическую схему и силовой каскад для достижения наилучшей возможной производительности.

Выходные транзисторы DMOS могут работать при напряжении питания до 42 В и эффективно на высоких скоростях переключения. Все логические входы совместимы с TTL, CMOS и µC. Каждый канал (полумост) устройства управляется отдельным логическим входом, тогда как общее включение управляет обоими каналами.

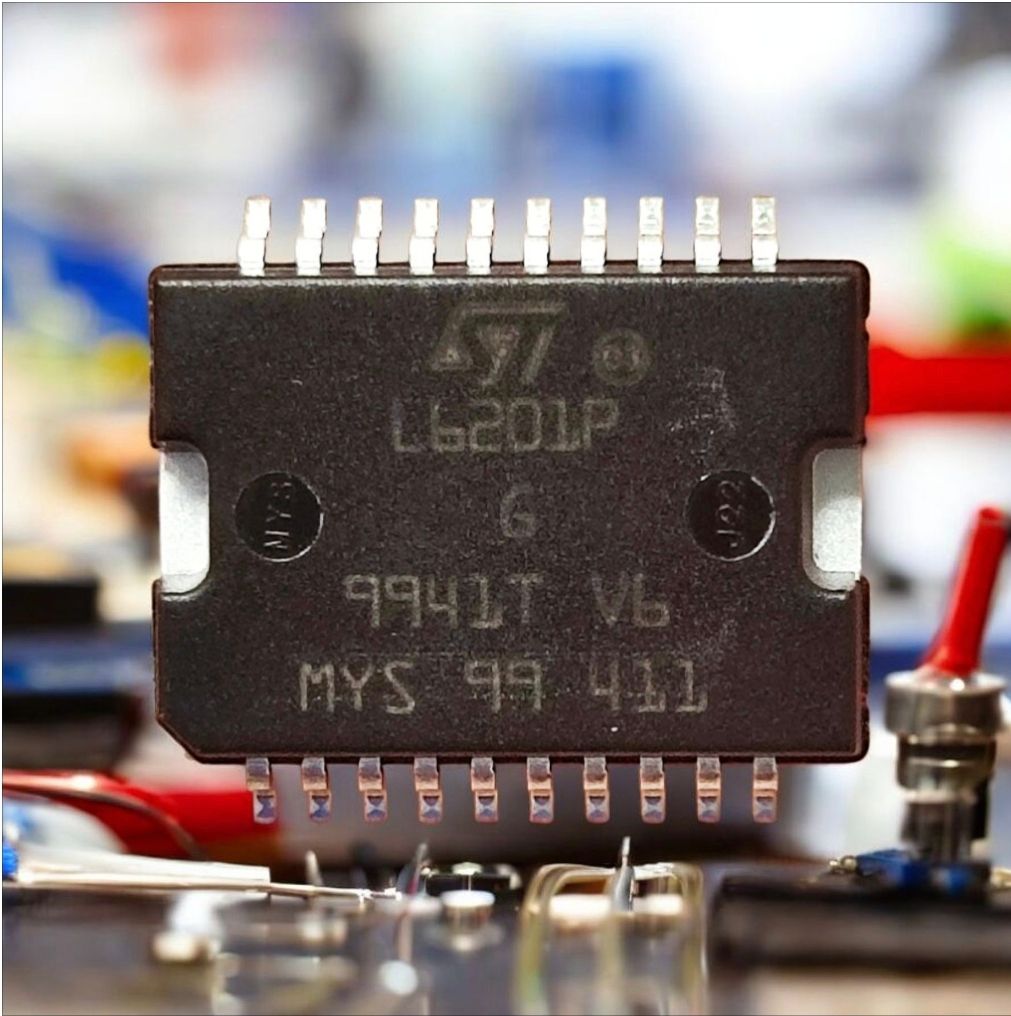

ИС монтируется в трех различных корпусах.
