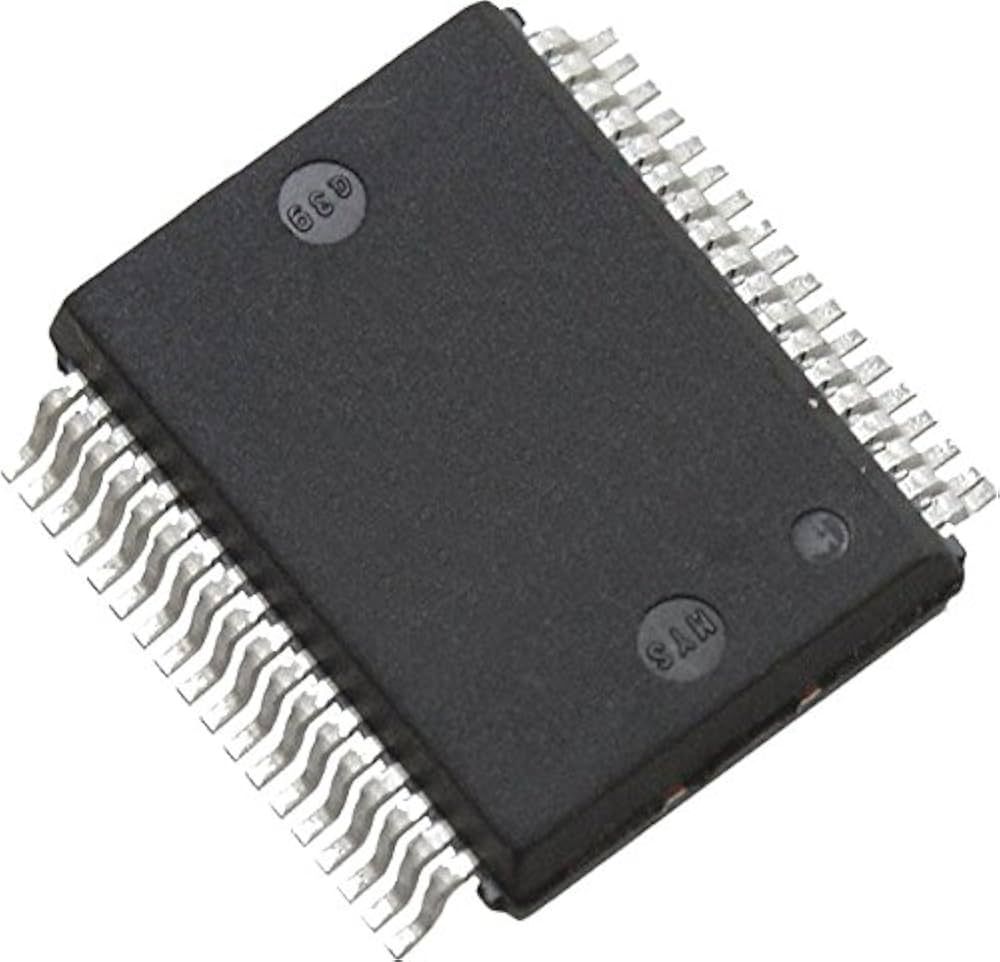

L 9950XP, покупаем в интернете - получаем у себя дома.

Door Actuator Driver with Bridges for Door Lock and Safe Lock, Mirror Axis Control, Mirror Fold and Highside Driver for Mirror Defroster and four 10W-light Bulbs.

Характеристики

Один полный мост для нагрузки 6 А (Ron=150 мОм)

Два полумоста для нагрузки 3 А (Ron=300 мОм)

Два полумоста для нагрузки 1,5 А (Ron=800 мОм)

Один драйвер верхнего плеча для нагрузки 6 А (Ron=100 мОм)

Четыре драйвера верхнего плеча для нагрузки 1,5 А (Ron=800 мОм)

Программируемая функция плавного пуска для управления нагрузками с более высокими пусковыми токами (т. е. ток >6 А, >3 А, >1,5 А)

Очень низкое потребление тока в режиме ожидания (IS < 6 мкА тип.; ICC < 25 мкА тип.; Tj 85 °C)

Все выходы защищены от короткого замыкания

Выход монитора тока для Драйверы highside 300 мОм, 150 мОм и 100 м

Все выходы защищены от перегрева

Диагностика открытой нагрузки для всех выходов

Диагностика перегрузки для всех выходов

Раздельные полумосты для двигателя дверного замка

Управление ШИМ всех выходов

Выход подкачки заряда для защиты от обратной полярности

Применения

Драйвер привода двери с мостами для дверного замка и сейфового замка, управления осью зеркала, складывания зеркала и драйвера highside для размораживателя зеркала и четырех лампочек мощностью 10 Вт.

Описание

L9950 и L9950XP — это многофункциональные драйверы привода двери с микроконтроллером для автомобильных приложений. До пяти двигателей постоянного тока и пяти заземленных резистивных нагрузок могут управляться шестью полумостами и пятью драйверами highside. Интегрированный стандартный последовательный периферийный интерфейс (SPI) управляет всеми режимами работы (прямой, обратный, тормоз и высокий импеданс). Вся диагностическая информация доступна через SPI.
