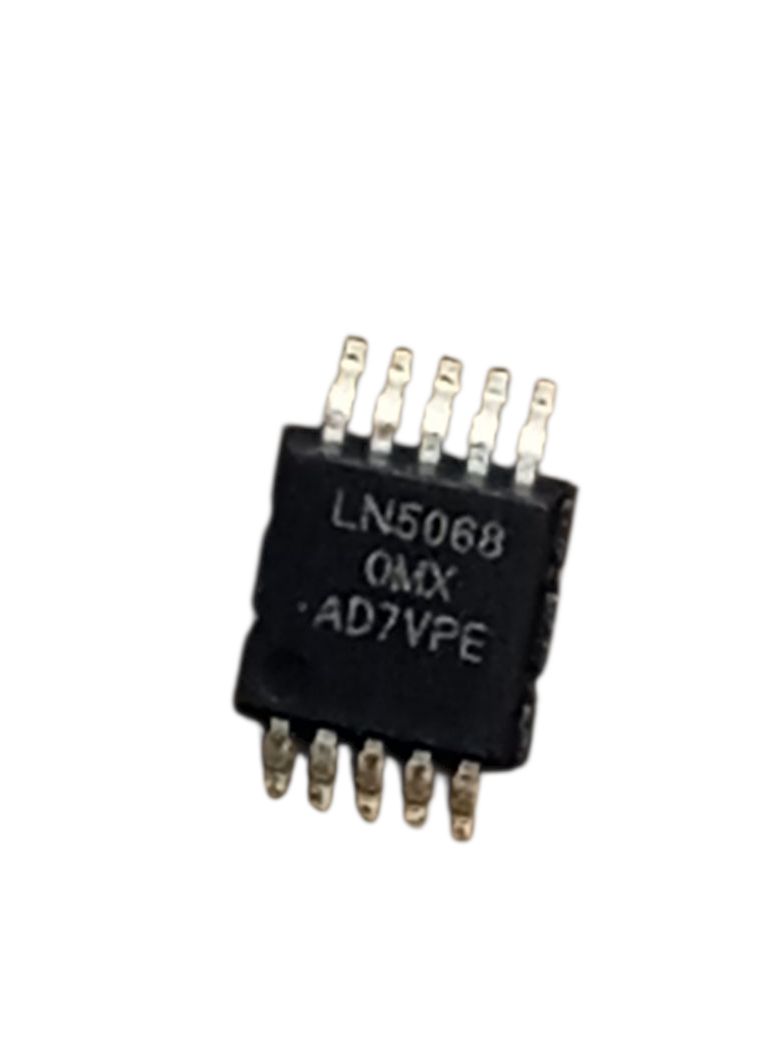

LN5068, покупаем в интернете - получаем у себя дома.

Integrated Dual Step Down DC-DC

Серия LN5068 представляет собой группу высокоэффективных

Понижающий регулятор с двумя выходами синхронного выпрямления

используя постоянную частоту, архитектуру текущего режима.

Устройство доступно в регулируемом и фиксированном исполнении.

выходное напряжение (1,2 В, 1,8 В, 3,3 В). Автоматический ШИМ/ЧИМ

работа в режиме повышает эффективность и снижает производительность

пульсации напряжения при малых нагрузках, что еще больше продлевает срок службы батареи.

Частота переключения внутренне установлена на 1,2 МГц, что позволяет

использование небольших катушек индуктивности и конденсаторов для поверхностного монтажа.

100% рабочий цикл обеспечивает работу с малым падением напряжения.

Приложения

Сотовые и смартфоны

КПК

MP3/MP4-плеер

Цифровые фото- и видеокамеры

Микропроцессоры и основные компоненты DSP

Портативные инструменты

Особенности

Высокая эффективность: 92%

Диапазон входного напряжения: 2,0 ~ 6,0 В

Двойной выходной ток: 600 мА

Ток выключения: <1 мкА

Частота колебаний: 1,2 МГц

Весь диапазон нагрузки с низким выходным напряжением PSRR

Ограничитель тока и защита от перегрева

LN5068 series is a group of high efficiency synchronous-rectification type dual-output buck regulator using a constant frequency, current mode architecture. The device is available in an adjustable version and fixed output voltages1.2V1.8V3.3V. Automatic PWM/PFM mode operation increases efficiency and decreases output voltage ripple at light loads, further extending battery life. Switching frequency is internally set at 1.2MHz, allowing the use of small surface mount inductors and capacitors. 100% duty cycle provides low dropout operation.

Applications

Cellular and Smart Phones

PDAs MP3/MP4 Player

Digital Still and Video Cameras

Microprocessors and DSP Core Supplies

Portable Instruments

Features High Efficiency: 92

Input Voltage Range: 2.0 ~ 6.0V

Dual Output Current: 600mA

Shutdown Current: <1uA

Oscillation Frequency: 1.2MHz

The entire load range with low PSRR output voltage Current limiter and thermal shutdown protector
