Lowest Component Count, Energy Efficient Off-Line Switcher IC

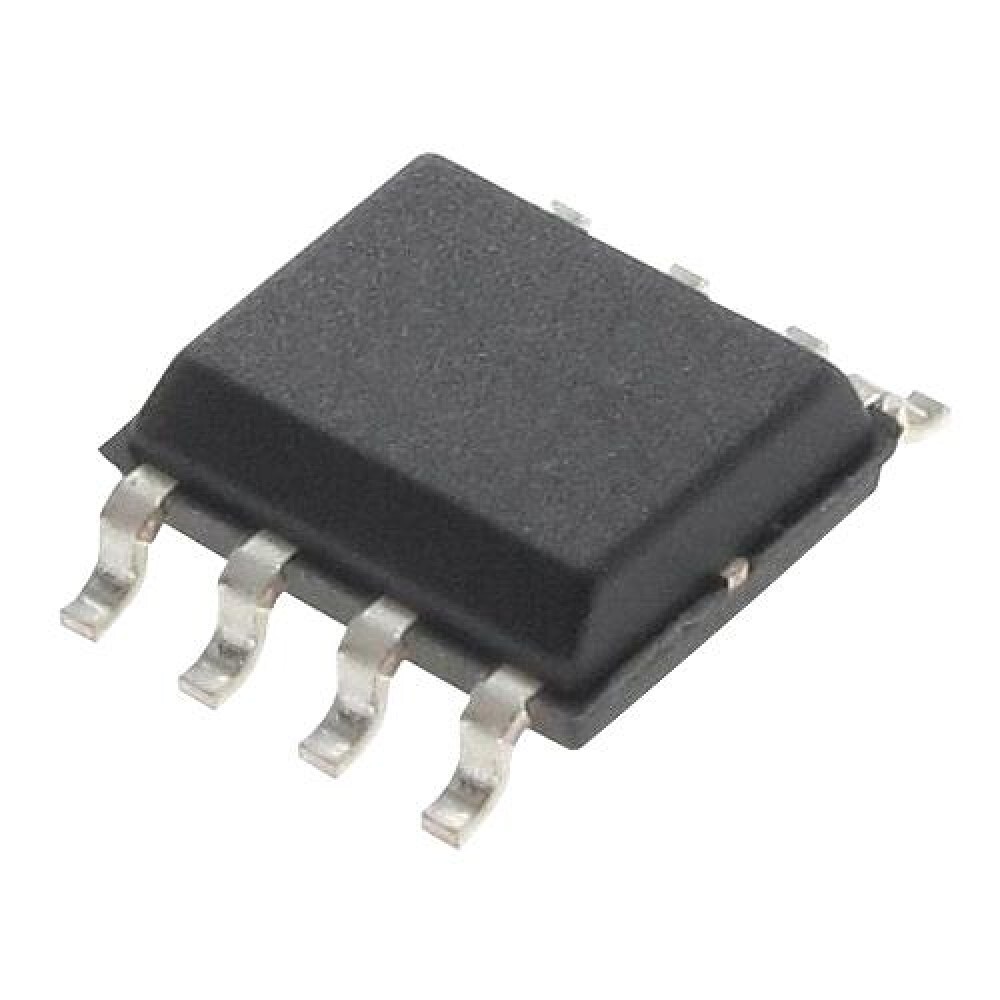

LNK304DN Информация о продукте

Описание

LinkSwitch-TN специально разработан для замены всех линейных и конденсаторных (cap dropper) неизолированных источников питания в диапазоне выходного тока менее 360 мА при равной стоимости системы, предлагая при этом гораздо более высокую производительность и энергоэффективность.

Устройства LinkSwitch-TN объединяют 700 В силовой МОП-транзистор, генератор, простую схему управления включением/выключением, источник тока с высоким напряжением, дрожание частоты, ограничение тока по циклам и схему теплового отключения на монолитной ИС. Пусковая и рабочая мощность выводятся непосредственно из напряжения на выводе DRAIN, что устраняет необходимость в источнике смещения и связанных схемах в понижающих или обратноходовых преобразователях. Полностью интегрированная схема автоматического перезапуска в LNK304-306 безопасно ограничивает выходную мощность в условиях неисправности, таких как короткое замыкание или разомкнутый контур, что снижает количество компонентов и стоимость защиты нагрузки на уровне системы. Локальное питание, предоставляемое IC, позволяет использовать небезопасную оптопару, действующую как преобразователь уровня, для дальнейшего улучшения характеристик регулирования линии и нагрузки в понижающих и понижающе-повышающих преобразователях, если это необходимо.

Основные характеристики продукта

Экономически эффективная замена линейного/конденсаторного дроппера

• Решение с наименьшей стоимостью и количеством компонентов понижающего преобразователя

• Полностью интегрированный автоматический перезапуск для защиты от короткого замыкания и разомкнутого контура — экономит затраты на внешние компоненты

• LNK302 использует упрощенный контроллер без автоматического перезапуска для очень низкой стоимости системы

• Работа на частоте 66 кГц с точным ограничением тока — позволяет использовать недорогой готовый индуктор 1 мГн для выходного тока до 120 мА

• Жесткие допуски и незначительные колебания температуры

• Высокое напряжение пробоя 700 В обеспечивает отличную устойчивость к скачкам входного сигнала

• Частотное дрожание значительно снижает электромагнитные помехи (~10 дБ)

– минимизирует стоимость фильтра электромагнитных помех

• Высокая температура отключения при перегреве (минимум +135 °C)

Намного более высокая производительность по сравнению с дискретными понижающими и пассивными решениями

• Поддерживает понижающую, понижающе-повышающую и обратноходовую топологии

• Защита от тепловой перегрузки на уровне системы, короткого замыкания на выходе и разомкнутого контура управления

• Отличная линия и Регулировка нагрузки даже при типичной конфигурации

• Высокая пропускная способность обеспечивает быстрое включение без перерегулирования

• Ограничение тока устраняет пульсацию линии

• Универсальный диапазон входного напряжения (от 85 В до 265 В переменного тока)

• Встроенное ограничение тока и гистерезисная тепловая защита

• Более высокая эффективность, чем пассивные решения

• Более высокий коэффициент мощности, чем решения с питанием от конденсатора

• Полностью изготавливается в SMD

EcoSmart® — чрезвычайно энергоэффективный

• Обычно потребляет всего 50/80 мВт в топологии понижающего преобразователя с автономным питанием при входном напряжении 115/230 В переменного тока без нагрузки (оптическая обратная связь)

• Обычно потребляет всего 7/12 мВт в топологии обратного хода с внешним смещением при входном напряжении 115/230 В переменного тока без нагрузки

• Соответствует требованиям Калифорнийской энергетической комиссии (CEC), Energy Star и ЕС

Применение

• Бытовая техника и таймеры

• Драйверы светодиодов и промышленные элементы управления
