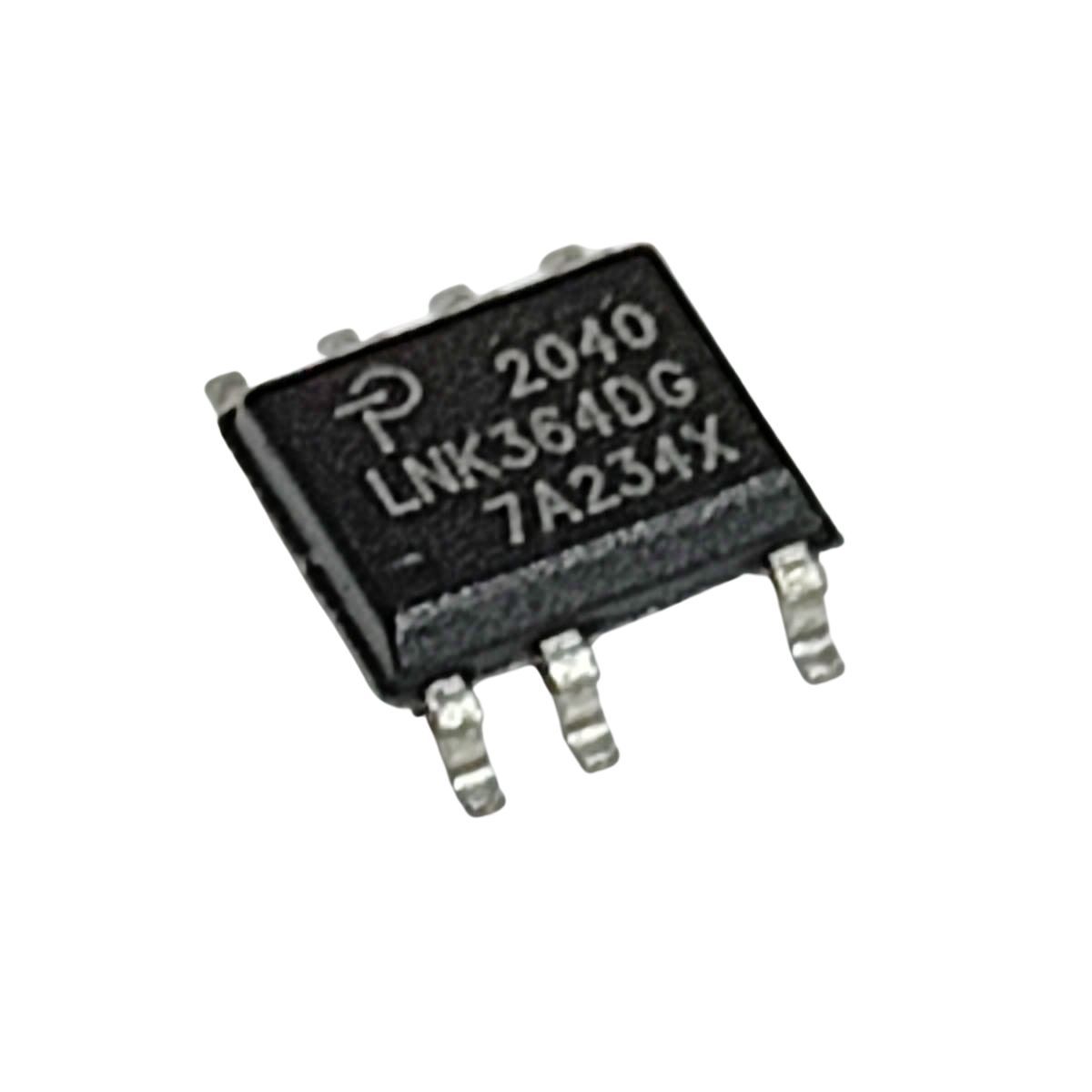

LNK364DG, покупаем в интернете - получаем у себя дома.

Energy Efficient, Low Power Off-Line Switcher IC

LNK364 Подробная информация о продукте
Описание

LinkSwitch-XT включает в себя силовой MOSFET на 700 В, генератор, простую схему управления ВКЛ/ВЫКЛ, высоковольтный импульсный источник тока, дрожание частоты, поцикловое ограничение тока и схему отключения при перегреве на монолитной ИС. Пусковая и рабочая мощность поступает непосредственно от вывода DRAIN, что устраняет необходимость в обмотке смещения и связанных с ней схемах.



Особенности продукта

Оптимизирован для минимальной стоимости системы

• Запатентованные технологии подстройки ИС и конструкции трансформатора позволяют создавать конструкции Clampless™ с LNK362 для снижения стоимости системы, количества компонентов и повышения эффективности.

• Полностью интегрированный автоматический перезапуск для защиты от короткого замыкания и разомкнутого контура.

• Питание с автоматическим смещением — экономит вспомогательную обмотку трансформатора и связанные с ней компоненты питания смещения.

• Дрожание частоты значительно снижает электромагнитные помехи

• Соответствует требованиям к утечке высокого напряжения между СТОКОМ и всеми остальными контактами как на печатной плате, так и на корпусе.

• Коммутатор с наименьшим количеством компонентов



Характеристики превосходят Linear/RCC

• Точная гистерезисная защита от перегрева — автоматическое восстановление повышает эксплуатационную надежность.

• Универсальный входной диапазон позволяет работать по всему миру

• Простое управление ВКЛ/ВЫКЛ, компенсация контура не требуется

• Отсутствие обмотки смещения – более простой и дешевый трансформатор

• Очень малое количество компонентов — более высокая надежность и односторонняя печатная плата

• Автоматический перезапуск снижает отдаваемую мощность на 95 % в случае короткого замыкания и неисправности с разомкнутым контуром.

• Высокая пропускная способность обеспечивает быстрое включение без перерегулирования и отличную реакцию на переходную нагрузку.



Приложения

• Зарядные устройства/адаптеры для сотовых/беспроводных телефонов, КПК, цифровых камер, MP3/портативных аудиоплееров и бритв.

• Расходные материалы для бытовой техники, промышленных систем и приборов учета
