MR4020, покупаем в интернете - получаем у себя дома.

MR4020, покупаем в интернете - получаем у себя дома.

Описание товара

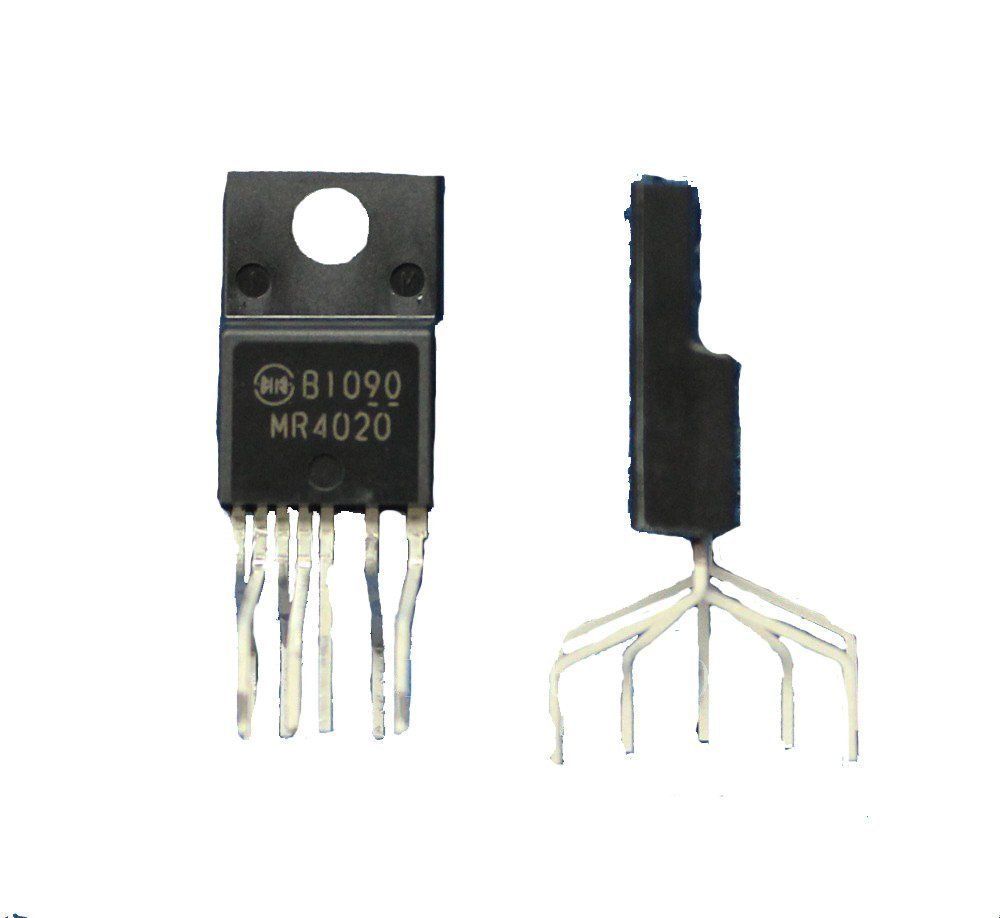

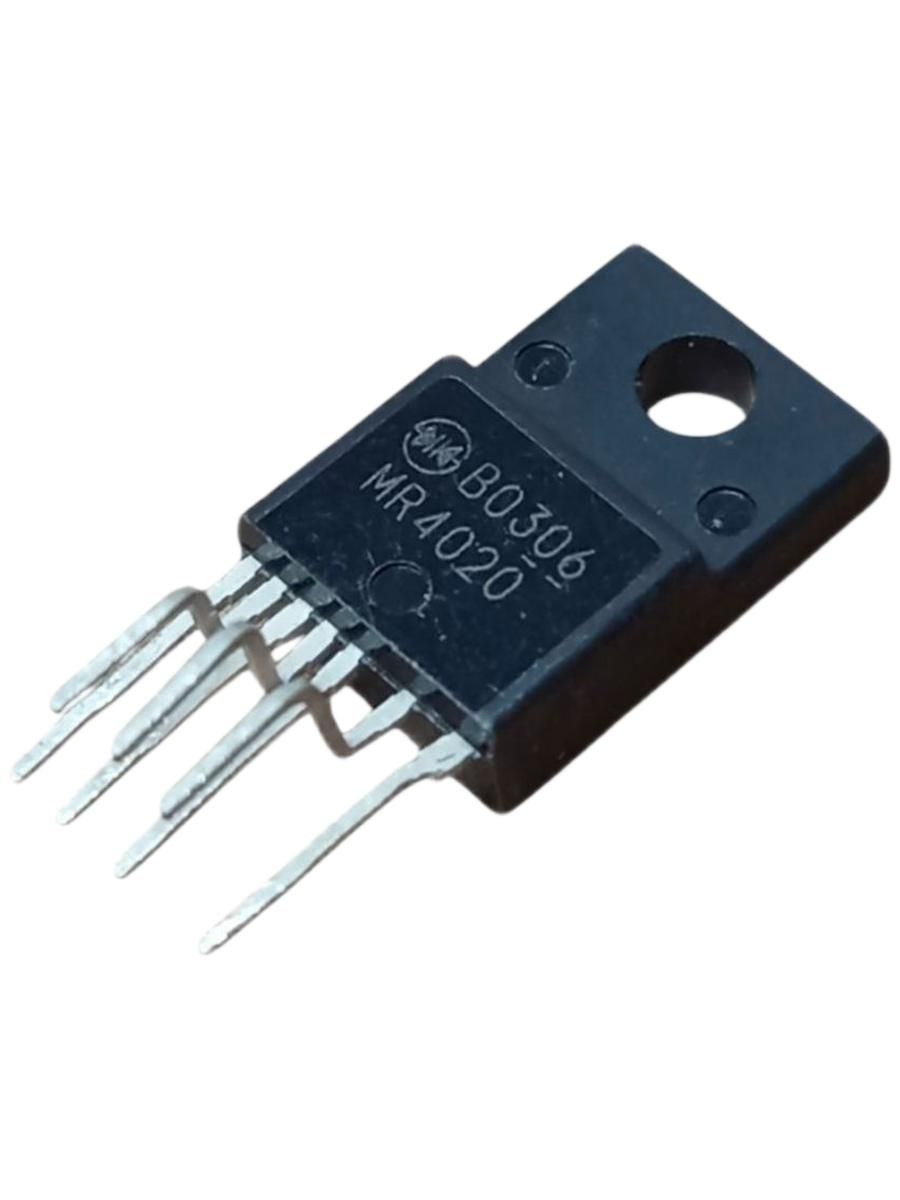

MR4020

MR4020, ШИМ-контроллер со встроенным ключом, 900В, 105Вт, производитель: Shindengen, корпус: TO220F/7

Микросхема MR4020 представляет собой модуль питания с частичным резонансом, предназначенный для использования в импульсных источниках питания (SMPS). Она включает в себя управляющую микросхему и силовой ключ, что позволяет создавать эффективные и компактные блоки питания для широкого спектра устройств.

Описание и особенности

Частичный резонанс: Главной особенностью MR4020 является реализация режима частичного резонанса, который помогает снизить потери переключения и обеспечить высокий КПД. Это особенно важно для снижения энергопотребления в режиме ожидания.
Интегрированный силовой ключ: Микросхема содержит встроенный высоковольтный высокоскоростной IGBT-транзистор (900V/A). Это упрощает схемотехнику и уменьшает количество внешних компонентов.
Улучшенная эффективность: Использование IGBT второго поколения позволяет достичь еще более высокого КПД по сравнению с предыдущими сериями (например, MR2000).
Энергосбережение в режиме ожидания: Функции управления микросхемы позволяют переключаться в режим ожидания при низкой нагрузке, что значительно снижает потребление энергии.
Встроенная схема запуска: Микросхема имеет встроенную схему запуска, которая автоматически отключается после включения. Это позволяет отказаться от внешних резисторов для запуска, снижая потери.
Низкий уровень шума: Схема плавного управления снижает уровень шума во время работы.
Корпус: Микросхема выпускается в корпусе TO-220F/7.

Применение

MR4020 оптимизирована для использования в импульсных источниках питания с входным напряжением 100 В и 200 В. Примеры её применения включают:

Бытовая электроника: DVD-рекордеры, плазменные и ЖК-телевизоры (TV LCD).
Компьютерная техника: Лазерные принтеры (LBP).
Цифровые приставки (Digital-STB).
Различные системы автоматизации.

Характеристики

Вес и габариты
Длина (мм)	100
Высота (мм)	50
Ширина (мм)	10
Вес (грамм)	5
Прочие
Производитель	Shindengen
Бренд	SHIN
Вес г.	5
Тип Корпуса	FTO-7P
