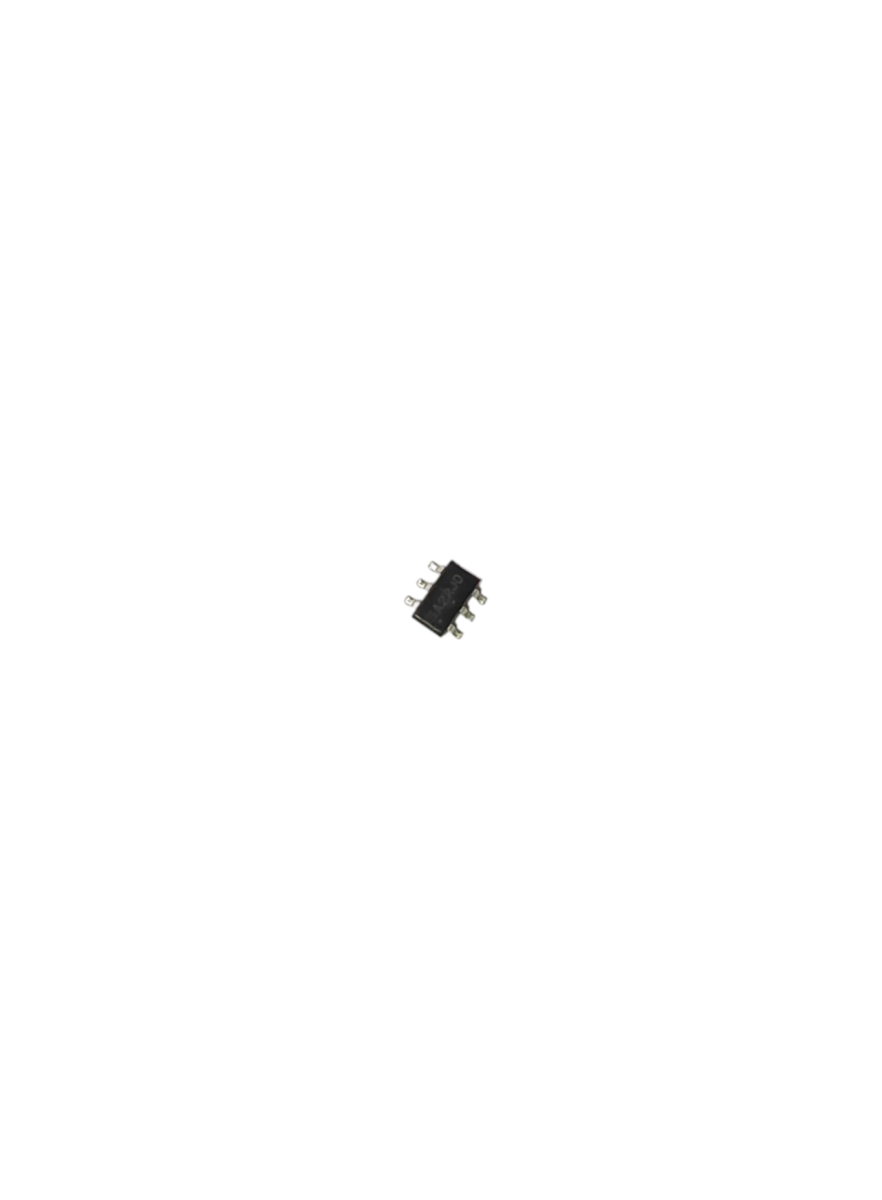

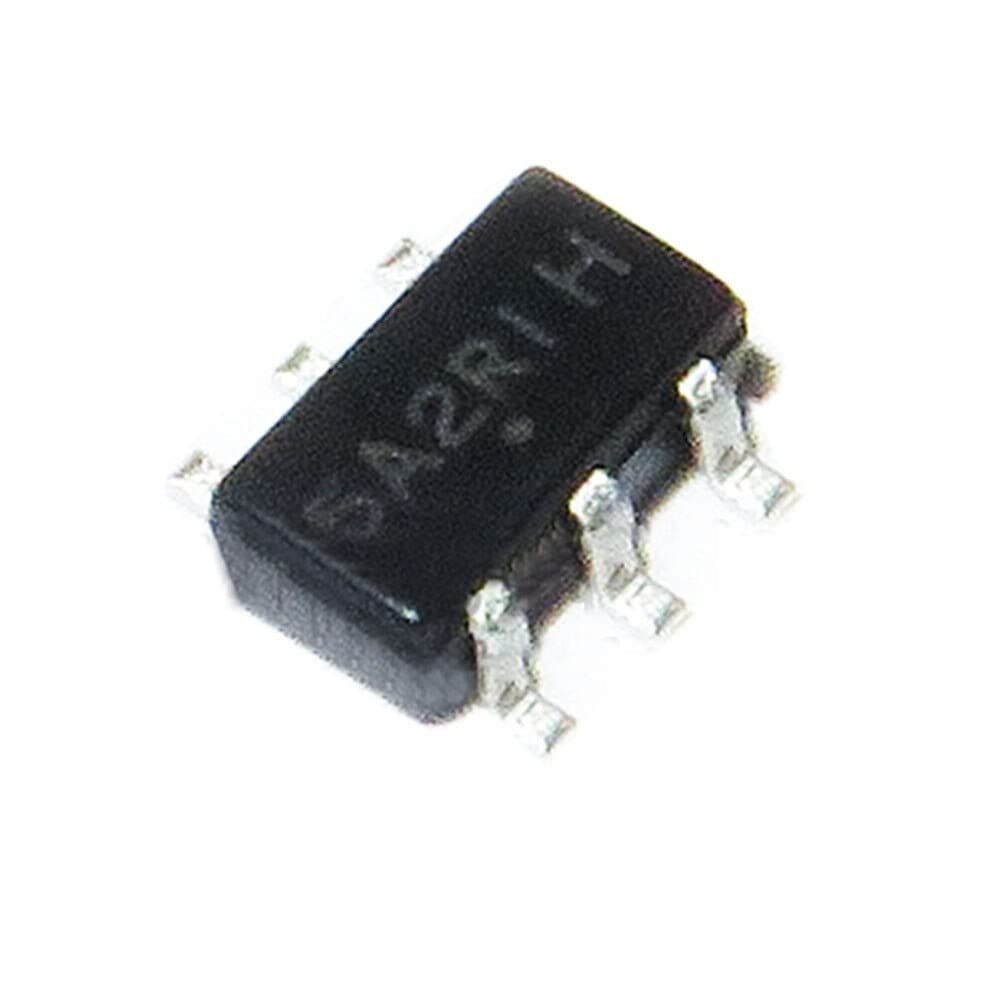

NCP1251BSN-65 (5A2), покупаем в интернете - получаем у себя дома.

содержит схему переключения 65 кГц или 100 кГц с флуктуацией, работающую в пиковом режиме. управление текущим режимом. Когда мощность на вторичной стороне начинает уменьшаются, контроллер автоматически сбрасывает свое переключение частоту до минимального уровня 26 кГц. Как власть дальше снижается, деталь входит в цикл пропуска, ограничивая пиковый ток.

Защита от перегрузки по мощности (OPP) — сложная задача, особенно когда

Требования к режиму ожидания без нагрузки определяют технические характеристики преобразователя.

Запатентованный интегрированный OPP ON позволяет вам использовать максимум мощность, не влияющая на производительность в режиме ожидания.

через два внешних резистора. Защита от перенапряжения с фиксацией (OVP) объединены на одном штыре. Для простоты реализации защелкивающийся OVP также контролирует линию VCC. Они обеспечивают эффективную защиту в случае разрушения оптопары или неблагоприятной работы разомкнутого контура.

Наконец, защита от короткого замыкания на основе таймера обеспечивает наилучшее схема защиты, позволяющая точно выбрать точку срабатывания защиты независимо от слабой связи между вспомогательным и силовым обмотки.

Функции

• Операция управления в режиме тока с фиксированной частотой 65 или 100 кГц

• Внутренняя и регулируемая схема защиты от перегрузки по мощности (OPP)

• Сброс частоты до 26 кГц и пропуск цикла при малой нагрузке

Условия

• Внутренняя компенсация рампы

• Внутренний фиксированный плавный пуск 4 мс

• 100 мс защита от короткого замыкания с авто восстановлением на основе таймера

• Дрожание частоты в нормальном режиме и в режиме с понижением частоты

• Возможность автоматического восстановления или фиксированной защиты от короткого замыкания.

• Ввод OVP для повышения надежности

• Работа до 28 В VCC

• Защита OVP с фиксацией или автоматическим восстановлением на VCC

• +300 мА / −500 мА, возможность подключения к источнику/приемнику

• Мощность в режиме ожидания менее 100 мВт на High Line

• Совместимость с EPS 2.0

• Это бес свинцовые устройства.

Типичные области применения

• Преобразователи переменного тока в постоянный для телевизоров, телевизионных приставок и принтеров.

• Автономные адаптеры для ноутбуков и нетбуков
