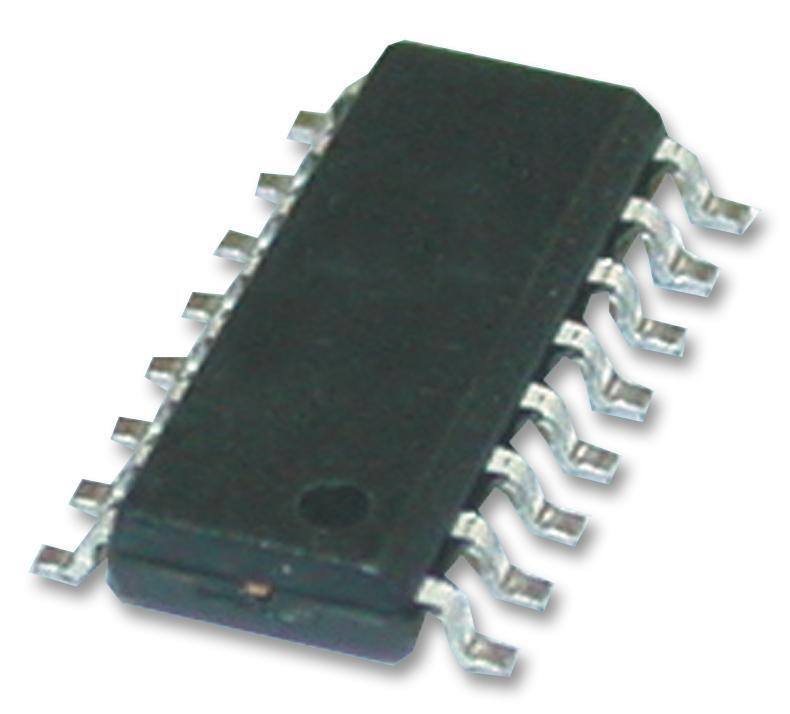

NCP1395ADR2G, покупаем в интернете - получаем у себя дома.

High Performance Resonant Mode Controller

Высокопроизводительный контроллер резонансного режима NCP1395A/B предлагает все необходимое для создания надежного и прочного источника питания резонансного режима. Его уникальная архитектура включает в себя генератор контроллера напряжения 1,0 МГц, режим управления которого обеспечивает гибкость, когда функция ИЛИ является необходимостью, например, в реализациях с несколькими путями обратной связи. Защиты с различным временем реакции, например, немедленное отключение или событие на основе таймера, отключение питания, обнаружение сломанной оптопары и т. д., способствуют более безопасной конструкции преобразователя, не порождая дополнительной сложности схемы. Регулируемое время простоя также помогает снизить влияние сквозного тока при увеличении частоты переключения. Наконец, встроенный операционный усилитель крутизны позволяет использовать различные конфигурации, включая режим работы с постоянным выходным током или традиционное регулирование напряжения.

Характеристики

• Высокочастотная работа от 50 кГц до 1,0 МГц

• Выбираемая минимальная частота переключения с точностью «3%

• Регулируемое время простоя от 150 нс до 1,0 мс

• Последовательность запуска с помощью регулируемого мягкого запуска

• Защита от понижения напряжения для более простой связи PFC

• Защелкивающийся вход для серьезных неисправностей, например, перегрева или OVP

• Таймерный вход с функцией автоматического восстановления для отложенной реакции на событие

• Включение входа для немедленной реакции на событие или простое управление включением/выключением

• Операционный усилитель крутизны (OTA) для множественных контуров обратной связи

• Работа VCC до 20 V

•Низкий пусковой ток 300 мА макс.

•Подключение оптопары с общим коллектором

•Отключение при внутренней температуре

•Версия B имеет порог запуска VCC 10 В для использования в качестве вспомогательного источника

•Простая работа без нагрузки и низкое энергопотребление в режиме ожидания благодаря программируемому пропуску цикла

•Это устройства без содержания свинца

Типичные области применения

•Преобразователи для ЖК-дисплеев/плазменных телевизоров

•Мощные адаптеры переменного и постоянного тока для ноутбуков

•Промышленные и медицинские источники питания
