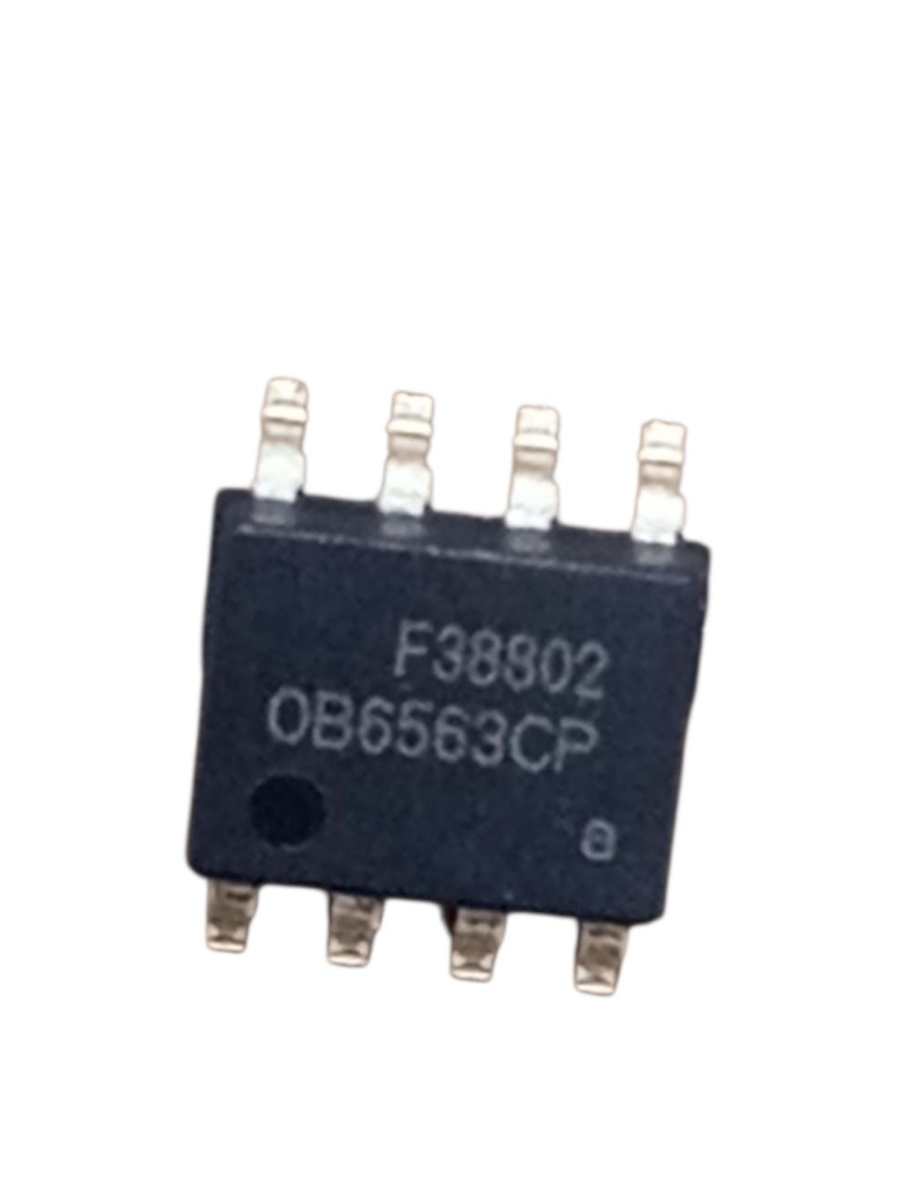

OB6563CP, покупаем в интернете - получаем у себя дома.

ОПИСАНИЯ

OB6563 — это активный контроллер коррекции коэффициента мощности (PFC) в переходном режиме (TM) для источников питания с переключением переменного тока в постоянный ток.

OB6563 оснащен внутренним таймером запуска для автономных приложений, одноквадрантным умножителем с оптимизатором THD для коэффициента мощности, близкого к единице, детектором нулевого тока (ZCD) для обеспечения работы TM, компаратором с датчиком тока со встроенным гашением переднего фронта и выходом тотемного столба, идеально подходящим для управления

мощным МОП-транзистором.

OB6563 предлагает большую защиту, включая

системную защиту от перенапряжения (OVP) для устранения

выходного напряжения из-за снятия нагрузки, блокировку VCC при пониженном напряжении (UVLO), ограничение тока по циклам,

фиксацию выхода умножителя, которая ограничивает максимальный пиковый

ток переключения, и фиксацию выхода затвора для

внешней защиты силового МОП-транзистора.

С добавленной функцией защиты от разомкнутого контура системы

OB6563 отключает систему, когда контур обратной связи

разомкнут.

В OB6563 динамический ток обнаружения OVP установлен на

10 мкА, что значительно снизит энергопотребление системы в режиме ожидания.

При использовании с контроллером ШИМ On-Bright OB2298 или

квазирезонансным контроллером OB2203 в конструкции питания переменного/постоянного тока мощностью 150 Вт он может обеспечить <0,4 Вт энергопотребления в режиме ожидания при

универсальном входе переменного тока.

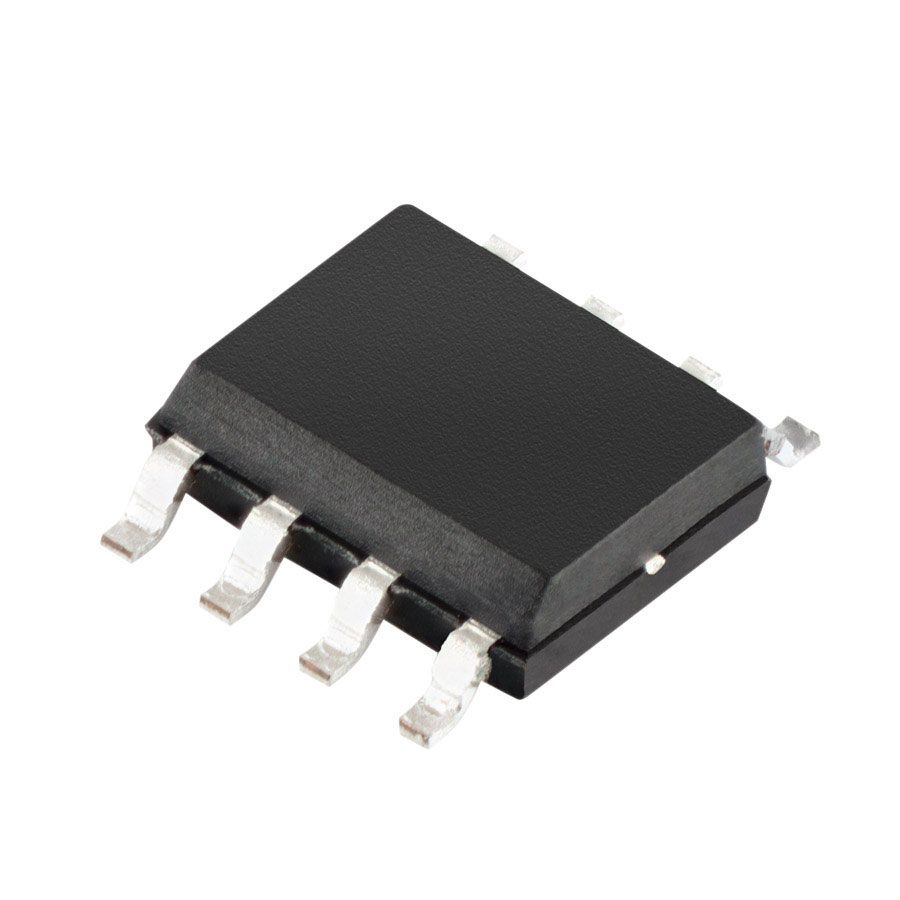

OB6563 предлагается в корпусах SOP-8 и DIP-8.

ОСОБЕННОСТИ

• Режим перехода (TM)

• Одноквадрантный умножитель с оптимизатором THD

• Низкая динамическая настройка тока обнаружения OVP

• Низкий пусковой ток и рабочий ток

• Поцикловое ограничение тока

• Внутренний RC-фильтр

• Подрезанный внутренний опорный сигнал запрещенной зоны 1,5%

• Блокировка пониженного напряжения с гистерезисом

• Динамическая и статическая защита от перенапряжения на выходе

(OVP)

• Внутренний таймер запуска для автономных приложений

• Функция отключения

• Выход Totem Pole с фиксацией высокого состояния

• Защита системы от разомкнутого контура

• Запатентованная работа без аудиопомех

• Широкий диапазон напряжения VCC от 9,5 В до 28 В

ПРИМЕНЕНИЕ

• Электронный балласт

• Импульсные источники питания переменного и постоянного тока
