Current Mode PWM Controller With Frequency Shuffling

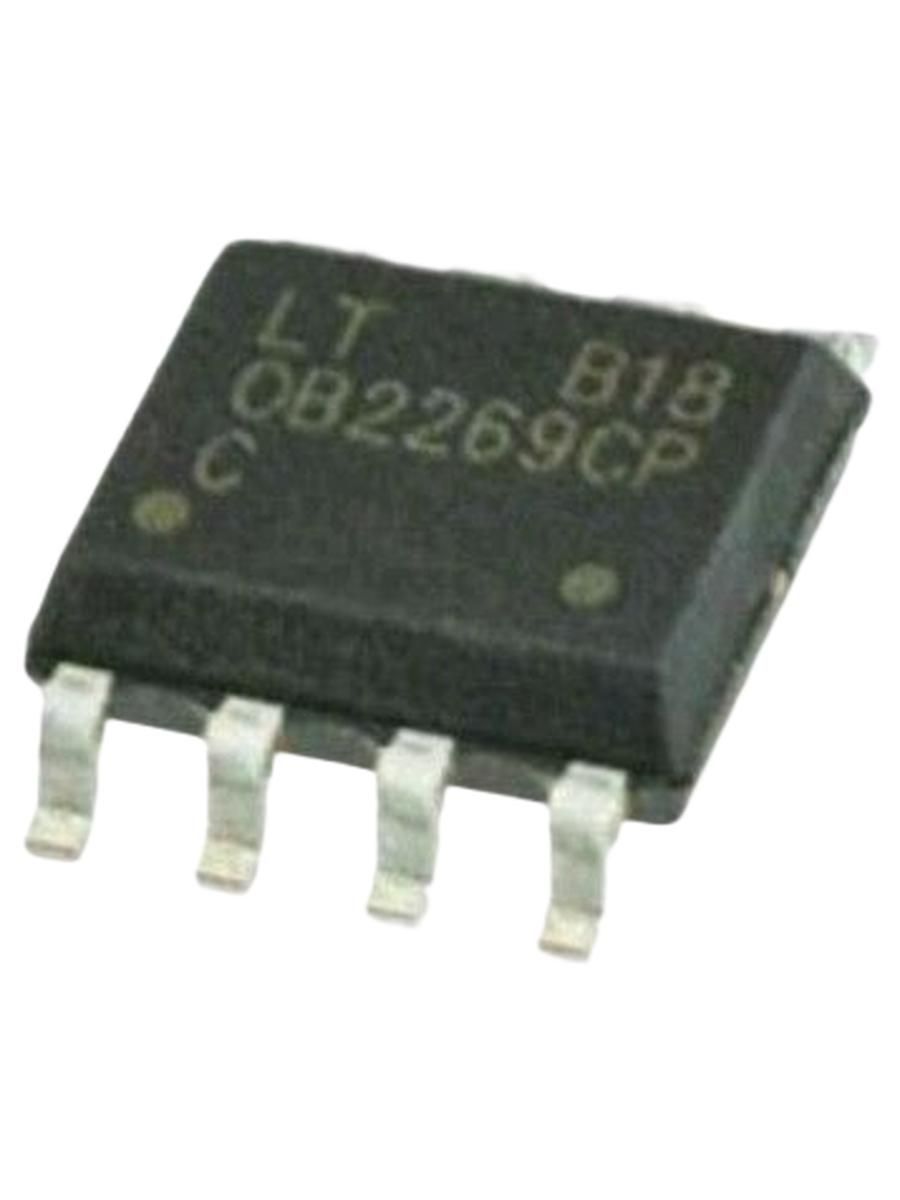

Микросхема OB2269CP - ШИМ-контроллер (PWM).

OB2269 представляет собой высоко интегрированную IC ШИМ-управления токовым режимом, оптимизированную для высокой производительности, низкого энергопотребления в режиме ожидания в экономичных автономных обратноходовых преобразователях с уровнем мощности выше 20 Вт.

Частота переключения ШИМ при нормальной работе программируется извне и регулируется в узком диапазоне. На холостом ходу или в условиях малой нагрузки, микросхема работает в расширенном «пакетном режиме», чтобы свести к минимуму потери при переключении. Таким образом достигается более низкая потребляемая мощность в режиме ожидания и более высокая эффективность преобразования. Низкий пусковой ток VDD и низкий рабочий ток способствуют надежной конструкции питания при пуске с OB2269. Таким образом, в цепи запуска можно использовать резистор большого номинала, чтобы свести к минимуму потерю мощности в режиме ожидания.

Внутренняя компенсация фронтов улучшает стабильность больших сигналов системы и уменьшает возможные субгармонические колебания при высоком коэффициенте заполнения ШИМ. Гашение переднего фронта на входе датчика тока устраняет сбой сигнала из-за обратного восстановления диода снабберной схемы. и значительно снижает количество внешних компонентов и стоимость системы при проектировании.

OB2269 обеспечивает полную защиту с функцией автоматического самовосстановления, включая по-цикловое ограничение тока (OCP), защиту от перегрузки (OLP), защиту от перегрева (OTP), защиту VDD от перенапряжения (OVP) и блокировку при пониженном напряжении (UVLO). Выходное напряжение привода затвора ограничивается максимальным значением 18 В для защиты мощного полевого МОП-транзистора.

Отличные характеристики электромагнитных помех достигаются за счет запатентованной технологии On-Bright перетасовки частот (только OB2269) вместе с мягким управлением переключением на выходе привода затвора тотемного столба. Энергия тона на частоте ниже 20 кГц при работе сводится к минимуму. Следовательно, характеристики звукового шума значительно улучшаются.
