Общее описание

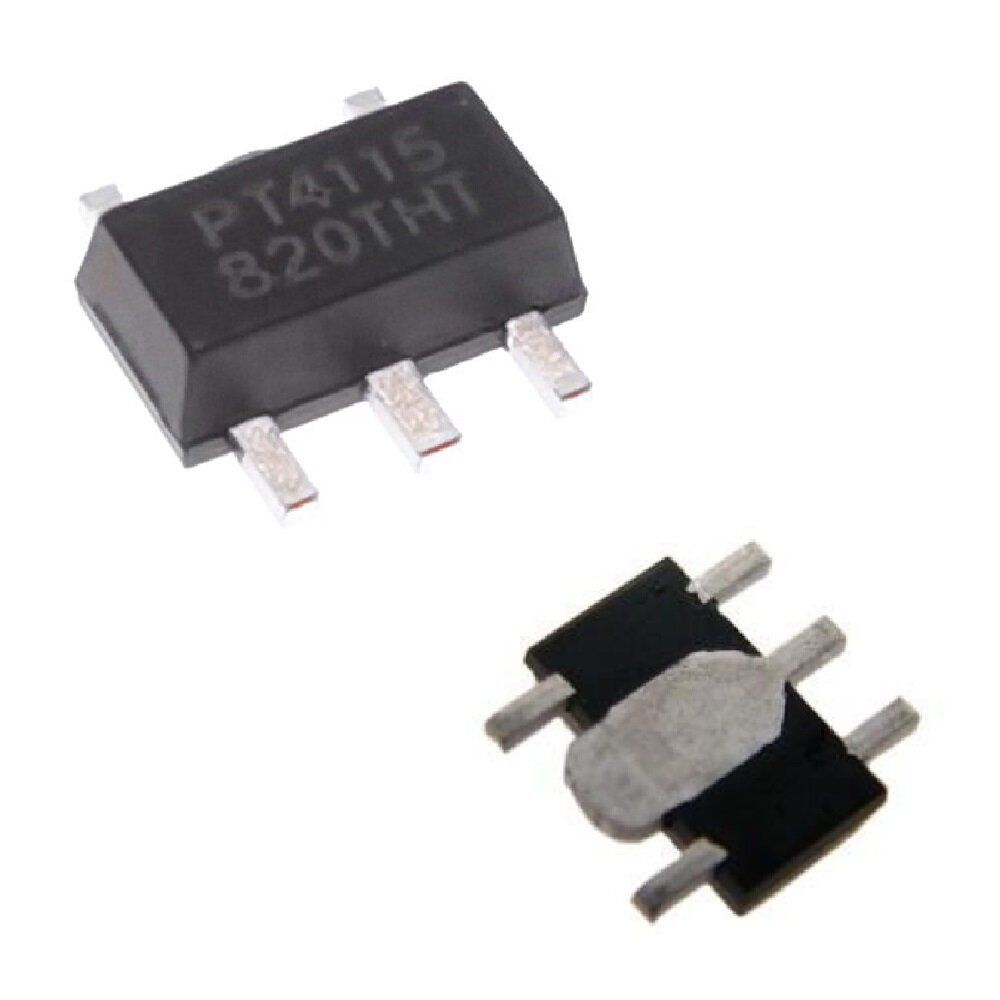

PT4115 представляет собой индуктивный понижающий преобразователь с непрерывным режимом работы, предназначенный для управления одним или несколькими последовательно подключенными светодиодами, питающимися от источника напряжения выше, чем общее напряжение цепи светодиодов. Микросхема может работать от источника питания с напряжением от 6 до 30 В и обеспечивает внешний регулируемый выходной ток до 1,2 А. В зависимости от напряжения питания и внешних компонентов, PT4115 может обеспечивать выходную мощность более 30 Вт. PT4115 включает в себя выключатель питания и схему контроля выходного тока, которая использует внешний резистор для установки номинального среднего выходного тока, а на отдельный вход DIM можно подавать либо постоянное напряжение, либо широкий диапазон ШИМ. Если подать напряжение 0,3 В или меньше на вывод DIM, отключает выход и микросхема переходит в ждущий режим. PT4115 выпускается в корпусах SOT89-5 и ESOP8.

Свойства

• Малое количество подключаемых внешних компонентов
• Широкий диапазон напряжения питания: от 6 до 30 В
• Выходной ток до 1.2 А
• Один вывод для включения/выключения и регулировки яркости, использующий постоянное напряжение или ШИМ
• Частота коммутации до 1 МГц
• Номинальная точность поддержания выходного тока 5%
• Встроенная схема отключения для защиты светодиодов
• Высокий К.П.Д. (до 97%)
• Отслеживание тока на стороне высокого напряжения
• Гистерезисное управление: без компенсации
• Регулируемый постоянный ток светодиода
• Корпус ESOP8 для схем с большой выходной мощностью
• Соответствует RoHS

Применение

• Замена низковольтных галогенных ламп светодиодами
• Освещение в автомобилях
• Низковольтное промышленное освещение
• Светодиодное резервное освещение
• Световые вывески
• Освещение с использованием безопасного сверхнизкого напряжения
• Подсветка в ЖК-телевизорах
