RT8059GJ5, покупаем в интернете - получаем у себя дома.

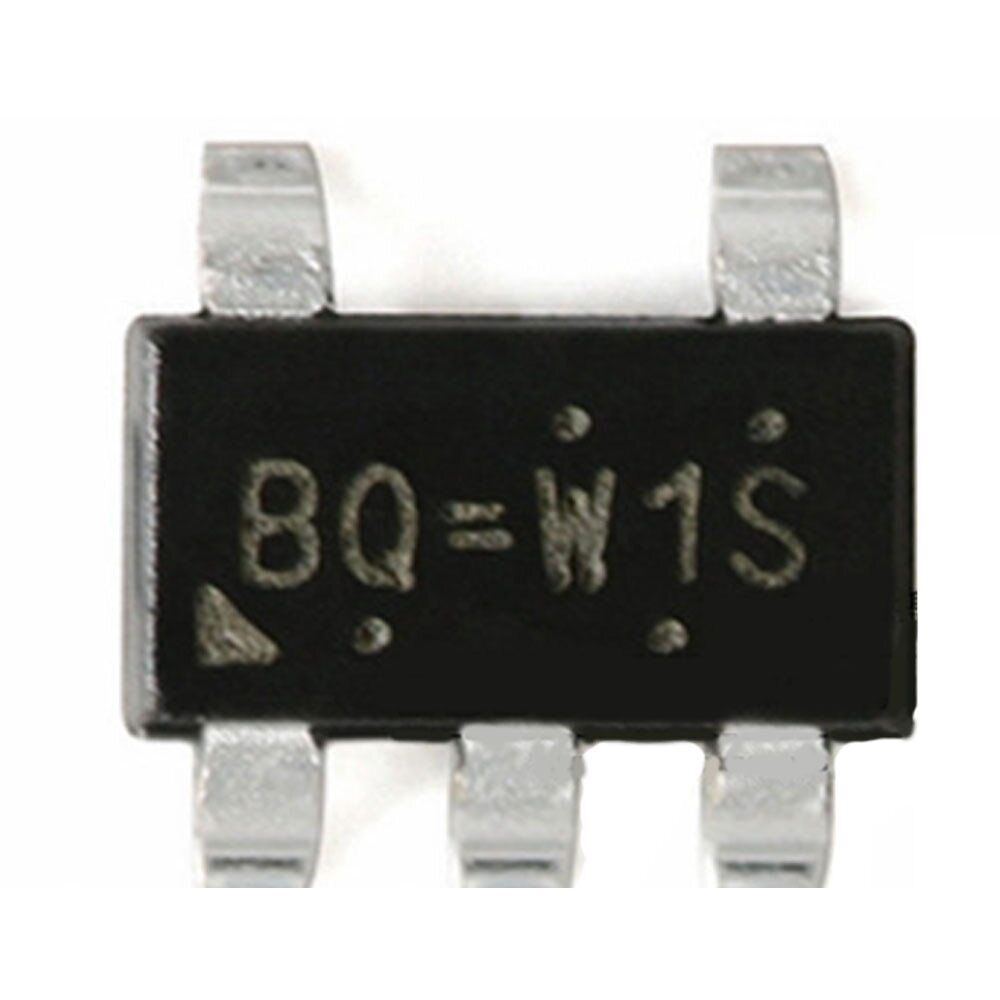

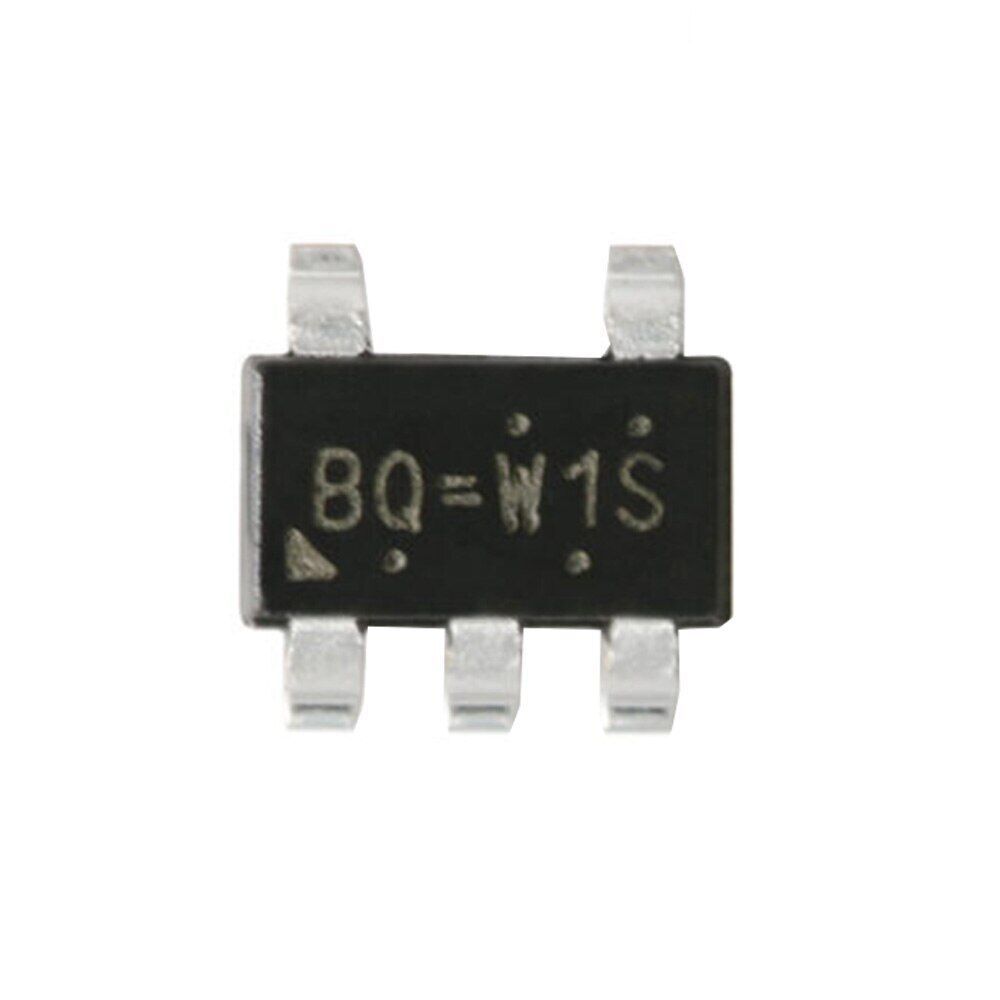

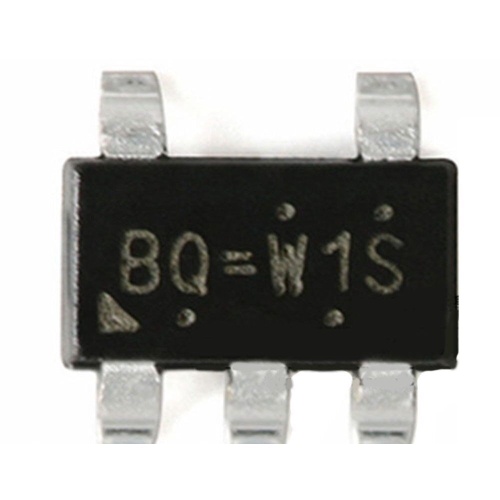

Микросхема выполнена в корпусе TSOT-23-5.

Общее описание

RT8059 — это высокоэффективный широтно-импульсный модулированный (ШИМ) понижающий DC/DC преобразователь, способный выдавать

Выходной ток 1 А в широком диапазоне входного напряжения от 2,8В до 5,5В. RT8059 идеально подходит для портативных электронные устройства, которые питаются от 1-элементной литий-ионной батареи или другими источниками питания в пределах диапазона, такими как сотовая связь телефоны, КПК и hand-терминалы.

Внутренний синхронный выпрямитель с низким RDS(ON) резко снижает потери проводимости в режиме ШИМ. Нет внешнего Диод Шоттки необходим в практических приложениях.

RT8059 автоматически отключает синхронный выпрямитель когда ток индуктора низкий и входит в прерывистый режим ШИМ. Это может повысить эффективность при легкой нагрузке. состояние. RT8059 переходит в режим с малым падением напряжения, когда обычный ШИМ не может обеспечить регулируемое выходное напряжение путем непрерывного включение верхнего P-MOSFET. RT8059 входит режиме отключения и потребляет менее 0,1 мкА, когда

Штифт EN находится в низком положении. Пульсации переключения можно легко сгладить небольшими пакетные фильтрующие элементы за счет фиксированной работы частота 1,5МГц. Это вместе с малым ЦОТ-23-5 пакет обеспечивает небольшое применение области печатной платы. Другой особенности включают плавный пуск, более низкое внутреннее опорное напряжение с точностью 2%, защитой от перегрева и более защита по току.

Функции

z Широкий диапазон входного напряжения от 2,8 В до 5,5 В

z Регулируемый выход от 0,6 В до VIN

Выходной ток 1 А

z КПД 95 %

z Диод Шоттки не требуется

z Работа ШИМ с фиксированной частотой 1,5 МГц

z Пакет малый ЦОТ-23-5

z Соответствует RoHS и не содержит галогенов

Приложения

z Сетевая карта

z Сотовые телефоны

z Устройства для обработки личной информации

z Беспроводные и DSL модемы

z MP3-плееры

z Портативные инструменты
