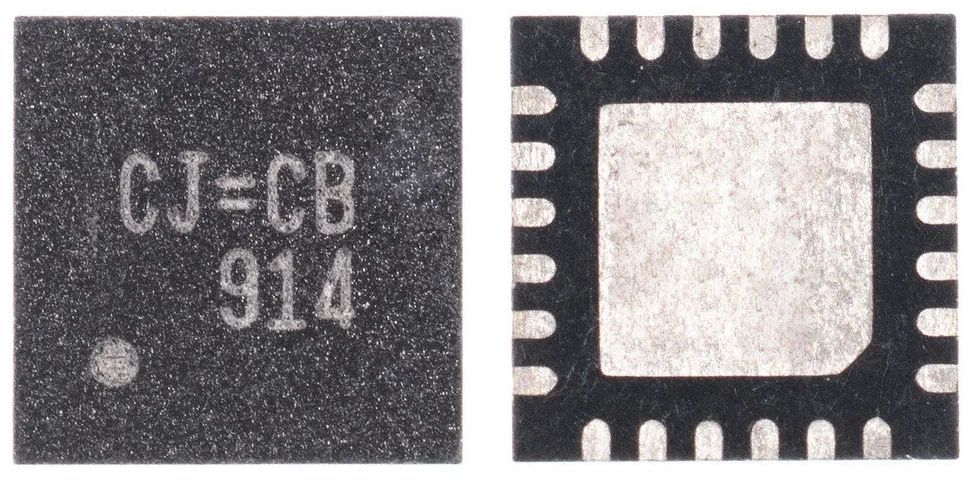

RT8205A, покупаем в интернете - получаем у себя дома.

Сдвоенный понижающий импульсный контроллер питания RT8205A/B/C формирует напряжения питания логики в системы с батарейным питанием. RT8205A/B/C включает два контроллеры с широтно-импульсной модуляцией (ШИМ) с фиксированным напряжением 5 В/3,3 В или регулируется от 2 В до 5,5 В. Альтернативный LGATE1 выход LG1_CP можно использовать для внешнего зарядного насоса (RT8205B). И дополнительный внешний зарядный насос может быть

контролируется через SECFB (RT8205C). Это устройство также имеет 2 линейных регулятора, обеспечивающих фиксированное напряжение 5 В и 3,3 В выходы. Каждый линейный регулятор обеспечивает до 70 мА. выходной ток с автоматической самонастройкой линейного регулятора к выходам ШИМ. RT8205A/B/C включает в себя встроенный

последовательность включения питания, выход Power-Good, внутренний плавный пуск и внутренний плавный разряд, который предотвращает отрицательное напряжение при выключении.

Постоянно включенная схема ШИМ-управления работает без чувствительный резистор и обеспечивает отклик 100 нс на нагрузку переходные процессы при сохранении относительно постоянного переключения частота. Уникальный ультразвуковой режим поддерживает частота переключения выше 25кГц, что исключает шум в аудио приложениях. Другие функции включают режим диодной эмуляции (DEM), который максимизирует эффективность в приложения с малой нагрузкой и режим ШИМ с фиксированной частотой, что уменьшает радиочастотные помехи в чувствительных приложениях

Функции

z Широкий диапазон входного напряжения от 6 до 25 В

z Двойной фиксированный выход 5 В/3,3 В или регулируемый от 2 В

до 5,5 В, точность 1,5%.

z Альтернативный выход LGATE1 (LG1_CP) действует как часы

для зарядного насоса (RT8205B)

z Вторичный вход обратной связи поддерживает зарядный насос

Напряжение (RT8205C).

z Фиксированный выход LDO 3,3 В и 5 В: 70 мА

z Опорное напряжение 2 В ±1%: 50 мкА

z Постоянное управление временем включения с шагом нагрузки 100 нс

Ответ

z Частота выбирается с помощью настройки TONSEL

z RDS(ON) Измерение тока и программируемый ток

Ограничение в сочетании с Включить контроль

z Выбираемый ШИМ, ЦМР или ультразвуковой режим

z Внутренний плавный пуск и плавный разряд

z Высокая эффективность до 97%

z Рассеиваемая мощность в состоянии покоя 5 мВт

z Термическое отключение

z Соответствует RoHS и не содержит галогенов
