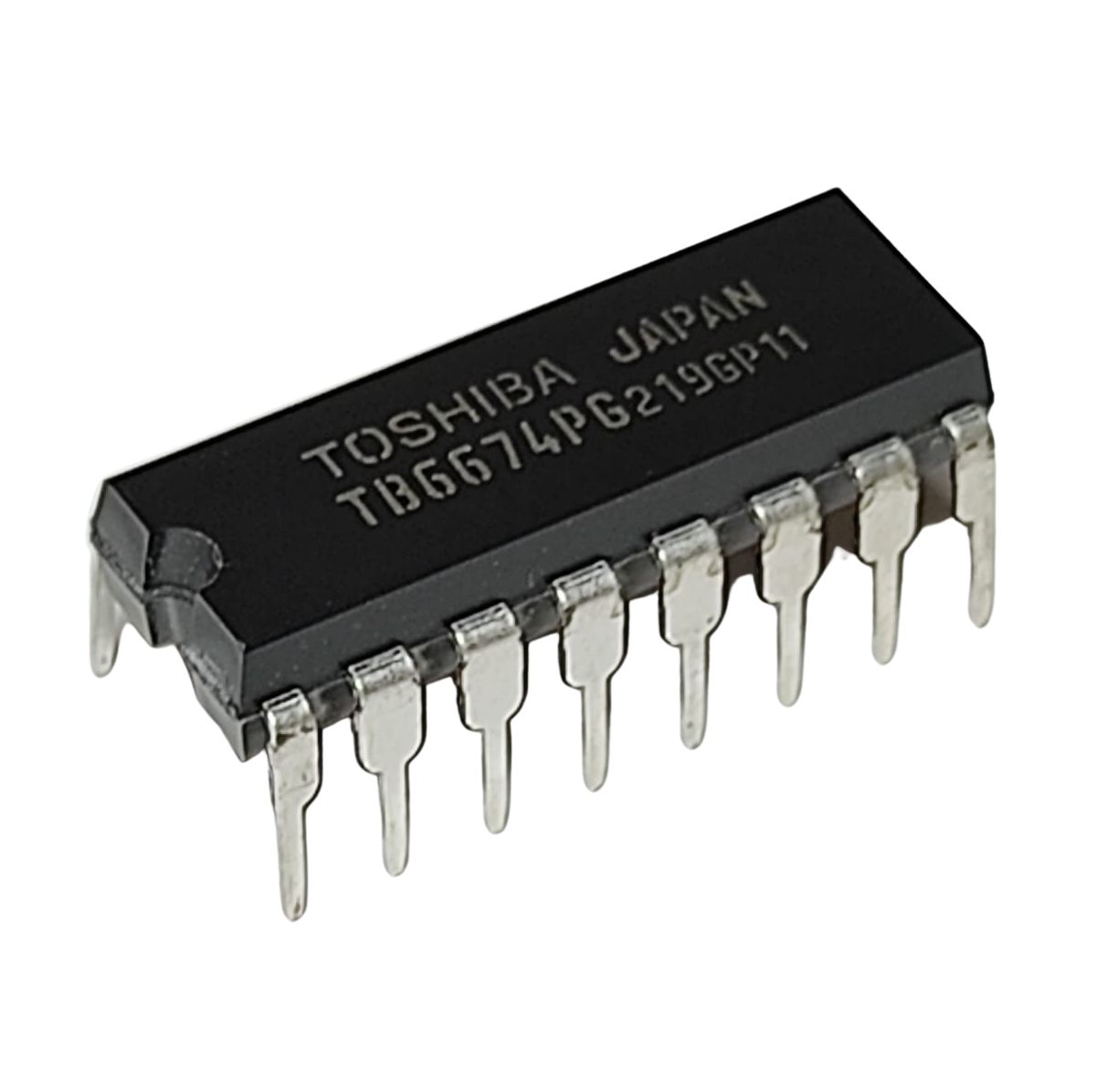

TB6674PG, покупаем в интернете - получаем у себя дома.

TB6674PG, покупаем в интернете - получаем у себя дома.

Описание товара

Stepping Motor Driver IC

Функции

Однокристальный двухфазный биполярный драйвер шагового двигателя (включая два мостовых драйвера)

Доступен режим энергосбережения.

Возможна работа в режиме ожидания. Потребляемый ток ≤20 мкА (тип.)

Встроенная сквозная схема ограничения тока для повышения эффективности системы и подавления помех.

TTL-совместимые входы INA, INB, PS и клеммы Vs2B

Сопротивление во включенном состоянии PS = L: 2,9 Ом (тип.)

PS = H: 7,9 Ом (тип.)

Высокая способность к вождению.

: IO (ПУСК) 350 мА (МАКС.) : VS1 ВКЛЮЧЕН

: IO (УДЕРЖАНИЕ) 100 мА (МАКС.) : ВКЛЮЧЕНИЕ VS2

: IO (СТАРТ) 100 мА (МАКС.) : VS1 ВКЛЮЧЕН

: IO (УДЕРЖАНИЕ) 50 мА (МАКС.) : ВКЛЮЧЕНИЕ VS2

Типичный контакт PKG DIP16, контакт HSOP16, контакт SSOP16

Клемма GND = РАДИАТОР

Процесс: BiCD0.6 (30 В)

Схема отключения по перегрузке по току (ISD).

Схема теплового отключения (ТСД).

Схема блокировки пониженного напряжения (UVLO).

Сопротивление понижению напряжения для входной клеммы (250 кОм).

Характеристики

Вес и габариты
Длина (мм)	100
Высота (мм)	50
Ширина (мм)	10
Вес (грамм)	5
Прочие
Производитель	Toshiba
Бренд	TOS
Вес г.	5
Тип Корпуса	DIP-16
