TB6674FG, покупаем в интернете - получаем у себя дома.

микросхема

Микросхемы драйвера шагового двигателя

TB6674PG, TB6674FG и TB6674FAG – это микросхемы драйверов шагового двигателя с МОП-транзисторами на выходе.

Эти микросхемы могут управлять двухфазным шаговым двигателем в прямом и обратном направлении с помощью биполярного управления. Они имеют схему энергосбережения и схему режима ожидания.

Характеристики

• Они являются аналогами TA7774PG,

TA7774FG и TA7774FAG. Оба устройства имеют одинаковые

корпуса и одинаковое назначение выводов.

• Однокристальный драйвер двухфазного биполярного шагового двигателя (включая

два мостовых драйвера)

• Поддерживается режим энергосбережения.

• Поддерживается режим ожидания.

Потребляемый ток 20 мкА (тип.)

• Встроенная схема ограничения сквозного тока для повышения надежности системы и подавления помех.

• ТТЛ-совместимые входы INA, INB, PS и Vs2B

• Сопротивление в открытом состоянии PS = L: 2,9 Ом (тип.)

PS = H: 7,9 Ом (тип.)

• Высокая управляющая способность.

: IO (START) 350 мА (макс.) : VS1 ENABLE

: IO (HOLD) 100 мА (макс.) : VS2 ENABLE

: IO (START) 100 мА (макс.) : VS1 ENABLE

: IO (HOLD) 50 мА (макс.) : VS2 ENABLE

• Типичные выводы корпуса DIP16, HSOP16, SSOP16

• Клемма GND = РАДИАТОР

• Процессор: BiCD0.6 (30 В)

• Схема отключения по току (ISD).

• Схема отключения по перегреву (TSD).

• Схема блокировки по пониженному напряжению (UVLO).

• Подтягивающее сопротивление для входного вывода (250 кОм).

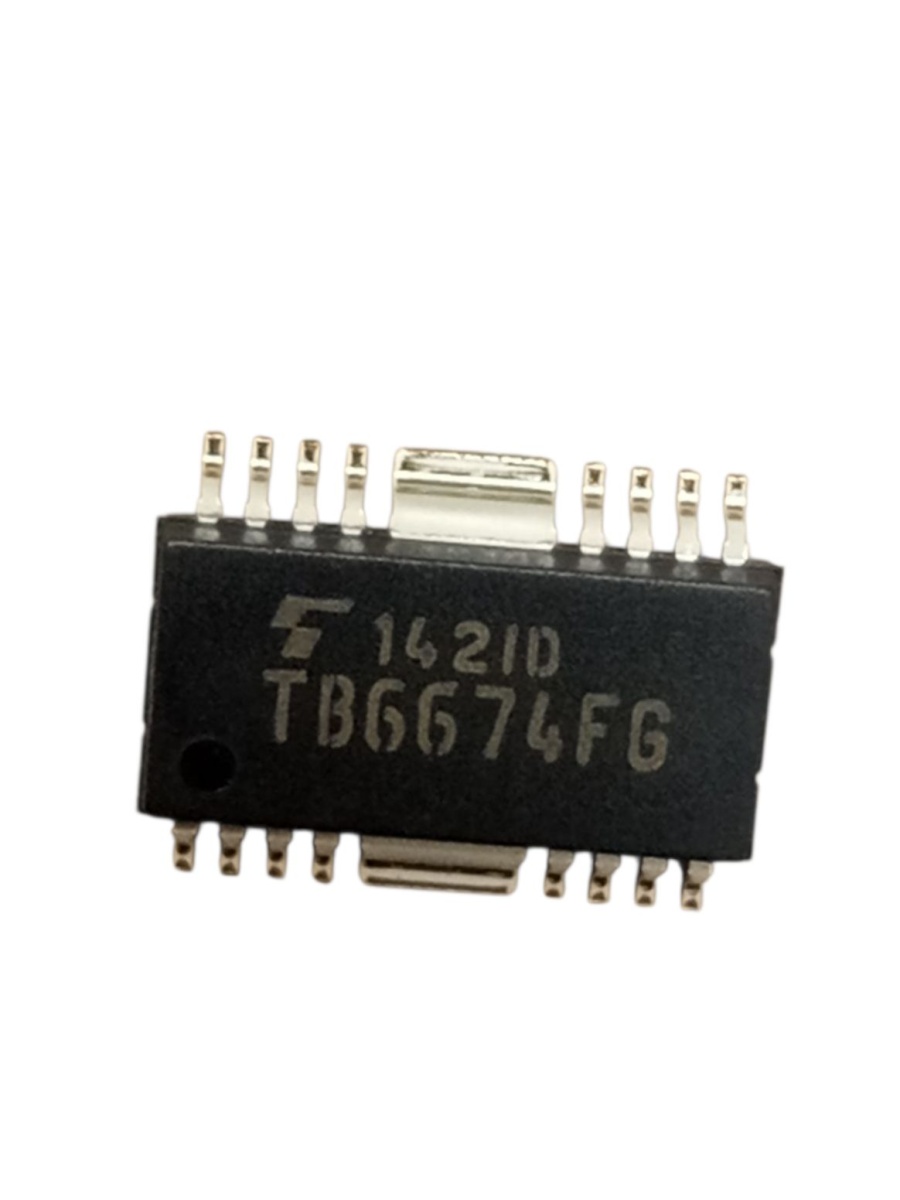

Тип корпуса - hsop-16-p-300.
