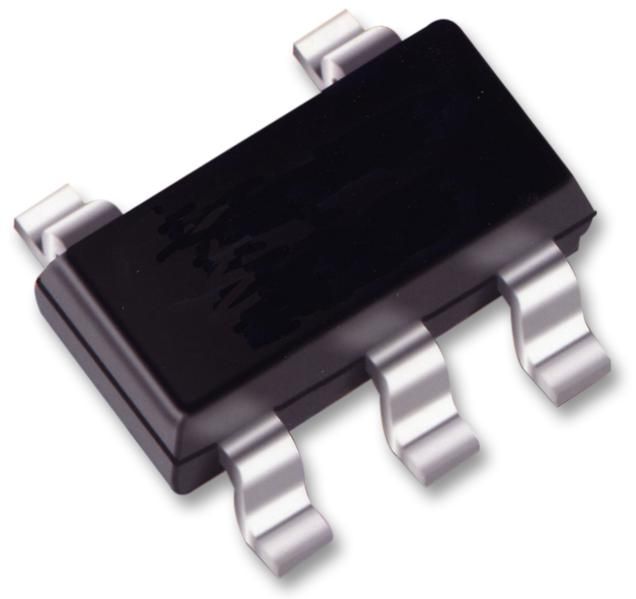

TLV431AIDBVTG4, покупаем в интернете - получаем у себя дома.

Возможности TLV431A

Работа при низком напряжении, VREF = 1,24 В

Регулируемое выходное напряжение, VO = VREF до 6 В

Допуски эталонного напряжения при 25°C

0,5% для TLV431B

1% для TLV431A

1,5% для TLV431

Типичный температурный дрейф

4 мВ (от 0°C до 70°C)

6 мВ (от –40°C до 85°C)

11 мВ (от –40°C до 125°C)

Низкий рабочий катодный ток, 80 мкА, тип.

Типичное выходное сопротивление 0,25 Ом

Сверхмалый корпус SC-70 занимает на 40 % меньше места, чем SOT-23-3

См. TLVH431 и TLVH432 для:

Более широкий VKA (от 1,24 В до 18 В) и IK (80 мА)

Дополнительный пакет SOT-89

Несколько выводов для корпусов SOT-23-3 и SOT-89

О продуктах, соответствующих стандарту MIL-PRF-38535,

Все параметры протестированы, если не указано иное. Для всех других продуктов производственная обработка не обязательно включает тестирование всех параметров.

Описание TLV431A

Устройство TLV431 представляет собой низковольтный 3-выводной регулируемый источник опорного напряжения с заданной термостойкостью в применимых промышленных и коммерческих диапазонах температур. Выходное напряжение может быть установлено на любое значение между VREF (1,24 В) и 6 В с помощью двух внешних резисторов (см. раздел «Информация об измерении параметров»). Эти устройства работают от более низкого напряжения (1,24 В), чем широко используемые эталонные шунтирующие регуляторы TL431 и TL1431.

При использовании с оптопарой устройство TLV431 является идеальным источником опорного напряжения в изолированных цепях обратной связи для импульсных источников питания с напряжением от 3 до 3,3 В. Эти устройства имеют типичный выходной импеданс 0,25 Ом. Активная выходная схема обеспечивает очень острую характеристику включения, что делает их отличной заменой низковольтным стабилитронам во многих приложениях, включая встроенное регулирование и регулируемые источники питания.
