Сведения о продукте
Благодаря защите от перегрузки с линейной компенсацией устройства TinySwitch-4 значительно сокращают максимальное изменение перегрузки в диапазоне универсального входного напряжения. Это особенно полезно в таких приложениях, как режим ожидания ПК и адаптеры CV, чтобы ограничить максимальную выходную мощность в условиях перегрузки.

TinySwitch-4 также включает в себя 725 В MOSFET, который легко позволяет снизить номинал на 80% для конструкций с высоким отраженным напряжением и высоким напряжением шины. Вывод BP/M позволяет регулировать предел тока MOSFET вверх или вниз, что позволяет разработчикам оптимизировать подачу питания и эффективность в различных физических реализациях. Функция расширения времени включения расширяет диапазон регулирования низкой линии, позволяя соблюдать время удержания при более низких значениях входной емкости.

Основные характеристики продукта

Самая низкая стоимость системы с повышенной гибкостью
725 В номинальный MOSFET
Увеличивает запас снижения номинала BV
Компенсированная перегрузочная мощность линии — без дополнительных компонентов
Значительно снижает максимальное изменение перегрузки в универсальном диапазоне входного напряжения
±5% включение порогового значения UV: измерение напряжения линии с помощью одного внешнего резистора
Простое управление ВКЛ/ВЫКЛ, не требуется компенсация контура
Выбираемый предел тока через значение конденсатора BP/M
Позволяет оптимальный выбор TinySwitch-4 путем замены устройств без какой-либо переделки схемы
Жесткий допуск параметров I2f снижает стоимость системы
Максимально увеличивает использование MOSFET и магнитов
Увеличение времени включения — расширяет диапазон регулирования низкой линии/время удержания для снижения входной объемной емкости
Самосмещение: нет обмотки смещения или компонентов смещения
Дрожание частоты снижает затраты на фильтр ЭМП

Повышенные характеристики безопасности и надежности
Точная гистерезисная защита от перегрева с автоматическим восстановлением устраняет необходимость в ручном сброс
Автоматический перезапуск обеспечивает <3% от максимальной мощности в условиях короткого замыкания и разомкнутого контура
Выключение при перенапряжении на выходе с дополнительным стабилитроном
Быстрый сброс переменного тока с дополнительным внешним резистором УФ
Очень малое количество компонентов повышает надежность и позволяет использовать одностороннюю печатную плату
Высокая пропускная способность обеспечивает быстрое включение без перерегулирования и превосходную реакцию на переходную нагрузку

EcoSmart — энергоэффективность
Легко соответствует всем мировым нормам энергоэффективности
Без нагрузки <30 мВт с обмоткой смещения, <150 мВт при 265 В переменного тока без обмотки смещения
Управление ВКЛ/ВЫКЛ обеспечивает постоянную эффективность вплоть до очень легких нагрузок — идеально подходит для обязательных норм CEC и требований EuP к режиму ожидания

Применения
Резервные ПК и другие вспомогательные источники питания
DVD/PVR и другие маломощные декодеры приставок
Источники питания для бытовых приборов, промышленных систем, счетчиков и т. д.
Зарядные устройства/адаптеры для сотовых/беспроводных телефонов, КПК, цифровых камер, MP3/портативных аудиоустройств, бритв, и т. д.
Назад к началу
Характеристики
Характеристики
Выходная мощность (макс.) - Открытый корпус, 230 В 15,00 Вт
Выходная мощность (макс.) - Закрытый корпус, 230 В 8,50 Вт
Выходная мощность (макс.) - Закрытый корпус, Univ 6,00 Вт
Выходная мощность (макс.) - Открытый корпус, Univ 11,50 Вт
Пробивное напряжение 725 В
Напряжение - Вход (мин.) 85 В
Напряжение - Вход (макс.) 265 В
Автоматический перезапуск и реакция на перенапряжение Защелка выключена

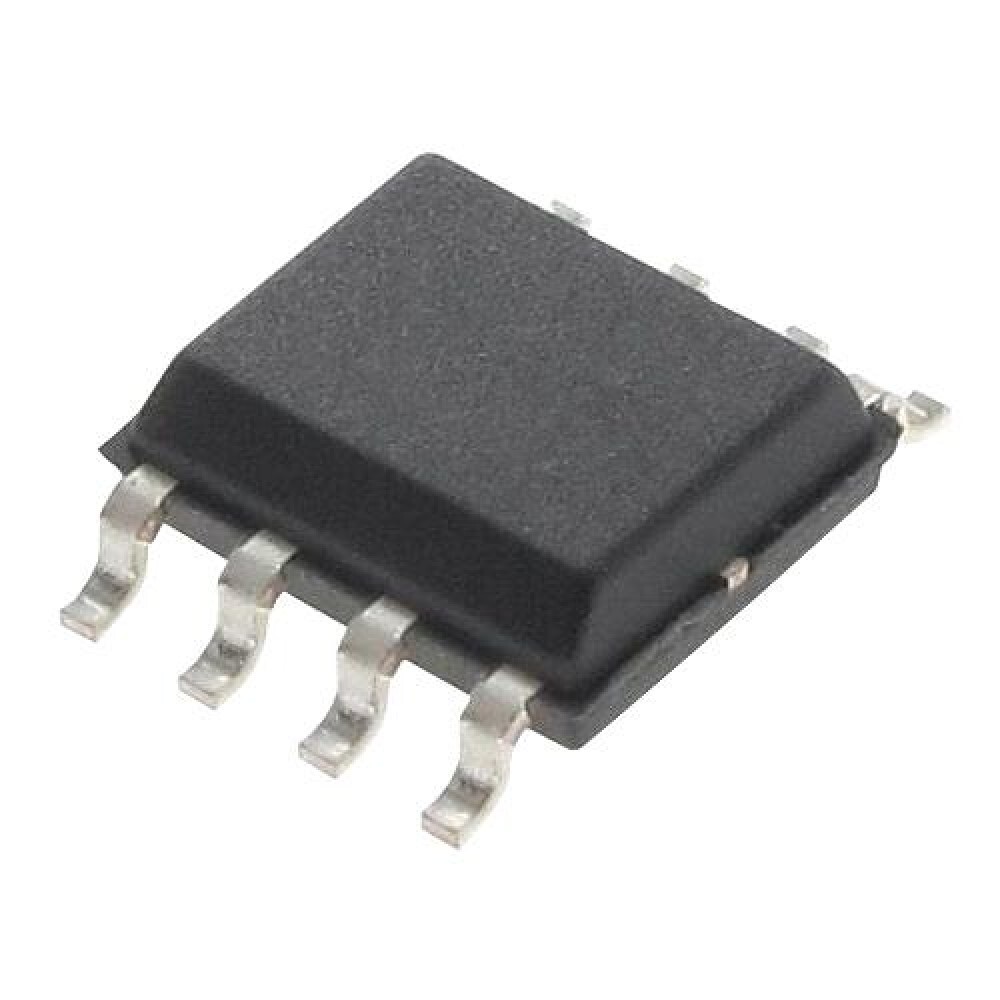

Корпус ИС SO-8C
Внутренний переключатель Да
Тип монтажа Поверхностный монтаж
Реакция на перегрев Гистерезис
Температура - Рабочая (мин.) -40 °C
Температура - Рабочая (макс.) 150 °C
Схема управления Вторичная сторона
Функции управления
Выбираемый ток Предел
Дрожание частоты
Автоматический перезапуск/Реакция на ошибку фиксации
Управление включением/выключением
Функции защиты
Недостаточное выходное напряжение
Перегрев
Перенапряжение на выходе
Короткое замыкание на выходе
Открытый контур на выходе
Компенсированная перегрузка линии
Профиль выхода CV
Топология Flyback
Подтип продукта PMIC
Вторичный отклик Автоматический перезапуск

Product Details

With line-compensated overload power protection, TinySwitch-4 devices dramatically reduce the maximum overload variation over the universal input voltage range. It is particularly helpful in applications such as PC standby and CV adapters to limit the maximum output power during the overload fault condition.

TinySwitch-4 also incorporates a 725 V MOSFET that easily allows 80% de-rating for high reflected voltage and high bus voltage designs. The BP/M pin permits the MOSFET current limit to be adjusted up or down, allowing designers to optimize power delivery and efficiency in a variety of physical implementations. An on-time extension function extends the low-line regulation range, enabling hold-up time to be met with lower values of input capacitance.


Product Highlights

Lowest System Cost with Enhanced Flexibility

• 725 V rated MOSFET
• Increases BV de-rating margin
• Line compensated overload power – no additional components
• Dramatically reduces max overload variation over universal input voltage range
• ±5% turn on UV threshold: line voltage sense with single external resistor
• Simple ON/OFF control, no loop compensation needed
• Selectable current limit through BP/M capacitor value
• Allows optimum TinySwitch-4 choice by swapping devices with no other circuit redesign
• Tight I2f parameter tolerance reduces system cost
• Maximizes MOSFET and magnetics utilization
• ON-time extension – extends low-line regulation range/hold-up time to reduce input bulk capacitance
• Self-biased: no bias winding or bias components
• Frequency jittering reduces EMI filter costs


Enhanced Safety and Reliability Features

• Accurate hysteretic thermal shutdown protection with auto¬matic recovery eliminates need for manual reset
• Auto-restart delivers <3% of maximum power in short-circuit and open loop fault conditions
• Output overvoltage shutdown with optional Zener
• Fast AC reset with optional UV external resistor
• Very low component count enhances reliability and enables single-sided printed circuit board layout
• High bandwidth provides fast turn-on with no overshoot and excellent transient load response


EcoSmart – Energy Efficient

• Easily meets all global energy efficiency regulations
• No-load <30 mW with bias winding, <150 mW at 265 VAC without bias winding
• ON/OFF control provides constant efficiency down to very light loads – ideal for mandatory CEC regulations and EuP standby requirements


Applications

• PC Standby and other auxiliary supplies
• DVD/PVR and other low power set top decoders
• Supplies for appliances, industrial systems, metering, etc
• Chargers/adapters for cell/cordless phones, PDAs, digital cameras, MP3/portable audio, shavers, etc.

Back to Top

Specifications

Specifications

Output Power (Max) - Open Frame, 230V	15.00 W
Output Power (Max) - Enclosed, 230V	8.50 W
Output Power (Max) - Enclosed, Univ	6.00 W
Output Power (Max) - Open Frame, Univ	11.50 W
Breakdown Voltage	725 V
Voltage - Input (Min)	85 V
Voltage - Input (Max)	265 V
Auto-Restart & Overvoltage Response	Latch Off
IC Package	SO-8C
Internal Switch	Yes
Mounting Type	Surface Mount
Over-Temperature Response	Hysteretic
Temperature - Operating (Min)	-40 °C
Temperature - Operating (Max)	150 °C
Control Scheme	Secondary-side
Control Features	Selectable Current Limit Frequency Jittering Auto-Restart/Latching Fault Response On/Off Control
Protection Features	Output Undervoltage Overtemperature Output Overvoltage Output Short Circuit Output Open Loop Line-compensated Overload
Output Profile	CV
Topology	Flyback
Product Sub-Type	PMIC
Secondary Response	Auto-restart
