TOPSwitch -GX Family Extended Power, Design Flexible, EcoSmart, Integrated Off-line Switcher

TOPSwitch – это семейство микросхем для импульсных обратноходовых источников питания. Они выпускаются в 3-выводных корпусах и содержат все необходимые компоненты для построения импульсных источников питания.

TOPSwitch-GX — это наиболее функционально развитое семейство микросхем для разработки импульсных источников питания мощностью до 290 Вт. Они имеют повышенную мощность, улучшенные характеристики и функционал защиты. Семейство состоит из девяти микросхем (модели ТОР242 - ТОР250), которые выпускаются в пяти типах корпусов, как SMD, так и DIP.

Микросхемы семейства TOPSwitch-GX имеют выходной ключ на высоковольтном полевом транзисторе и схему управления, в состав которой входят:

генератор, вырабатывающий тактовые и управляющие импульсы на частотах 66 или 132 кГц;

источник опорного напряжения 5,8 В;

логическая микросхема и ШИМ;

схема температурной защиты;

схема ограничения по току;

схема защиты от перегрузки (верхний и нижний порог).

ШИМ-контроллеры TOPSwitch можно использовать как для построения импульсных источников питания для сети 115/230 В, так и для ИБП с универсальным входом в диапазоне от 85 до 265 В.

Надежность, малое количество внешних компонентов обвязки и доступная цена – вот основные факторы популярности этих микросхем.

Технические характеристики

Мин. входное напряжение 85

Макс. входное напряжение, В 265

Частота генерации, кГц 132

Выходное напряжение, В 12

Duty Cycle 83

Мощность, Вт 26

Диапазон рабочих температур, С -40...150

Вес: 1 гр.

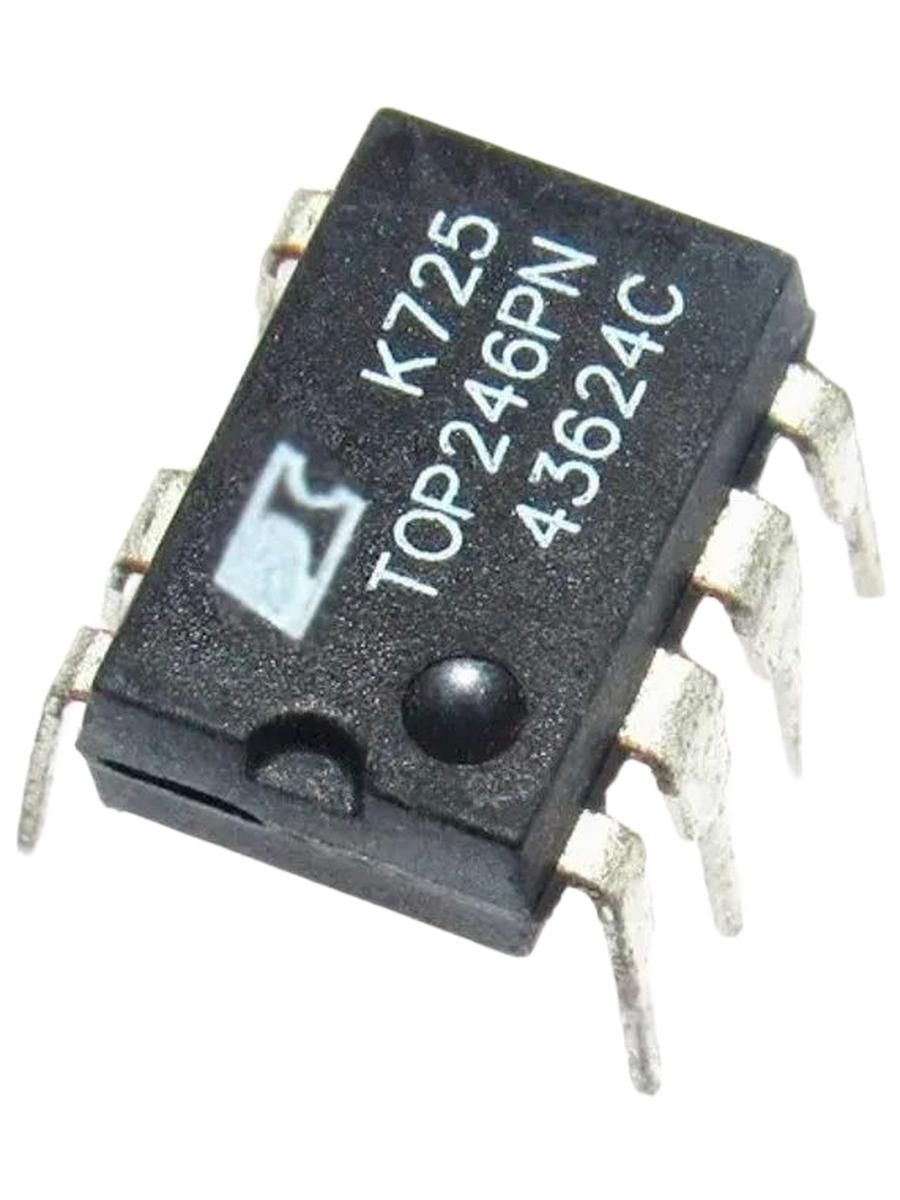

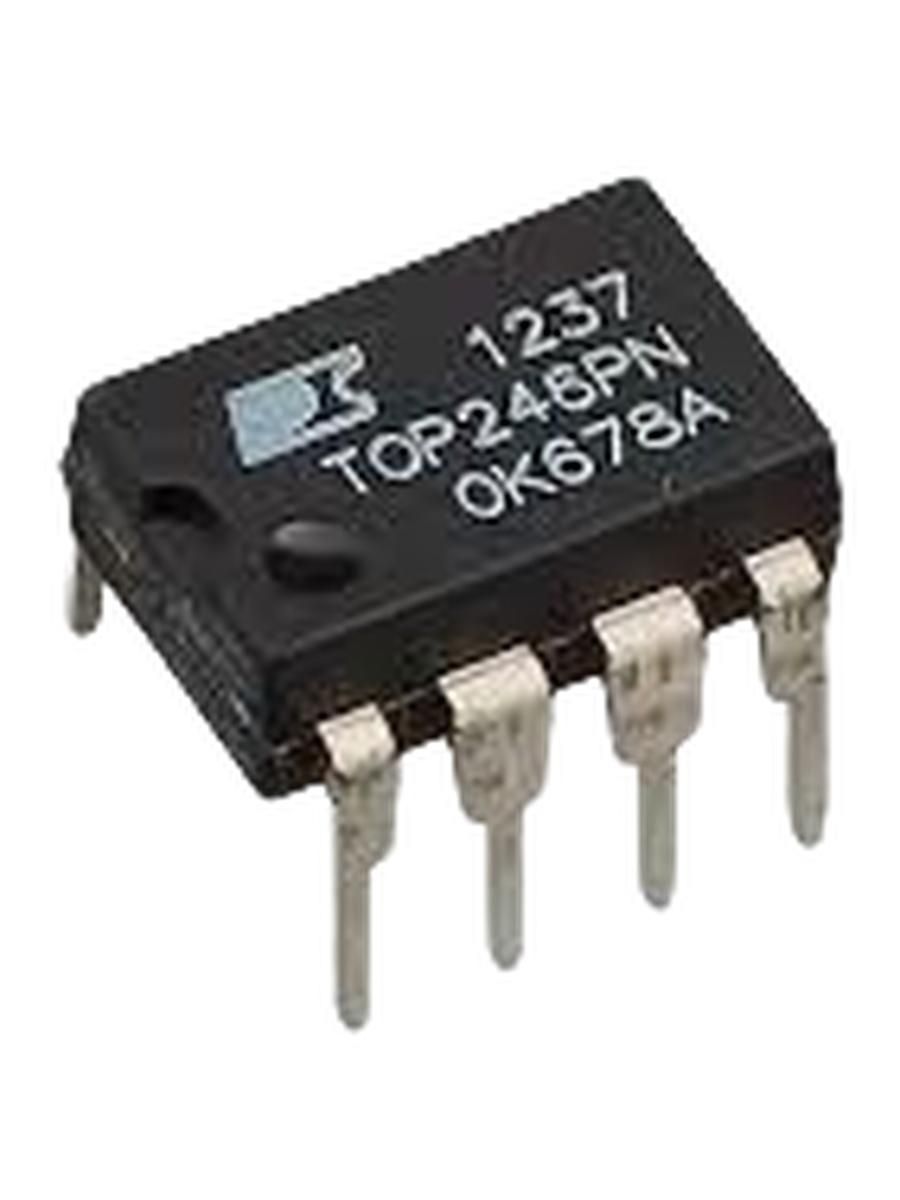

TOP246PN — это микросхема из семейства TOPSwitch-GX производства Power Integrations, предназначенная для построения импульсных обратноходовых источников питания. Она объединяет в одном 3-выводном корпусе (DIP-7) все необходимые компоненты для создания обратноходового источника питания, включая ШИМ-контроллер. Микросхема обеспечивает преобразование переменного тока в постоянный с регулируемым выходным напряжением и имеет встроенные функции защиты от перегрузки и короткого замыкания.

Основные характеристики и функции:

• Тип: Микросхема семейства TOPSwitch-GX от Power Integrations.
• Применение: Для построения импульсных обратноходовых источников питания (SMPS).
• Корпус: DIP-7.
• Управление: ШИМ-контроллер.
• Входное напряжение: Работает в диапазоне 85-265 В переменного тока.
• Функционал: Интегрирует все компоненты, необходимые для источника питания, включая функции управления и защиты от перегрузки/короткого замыкания.

Области применения: Бытовая электроника, Компьютерные системы и периферия, Системы освещения, Автомобильная электроника.
