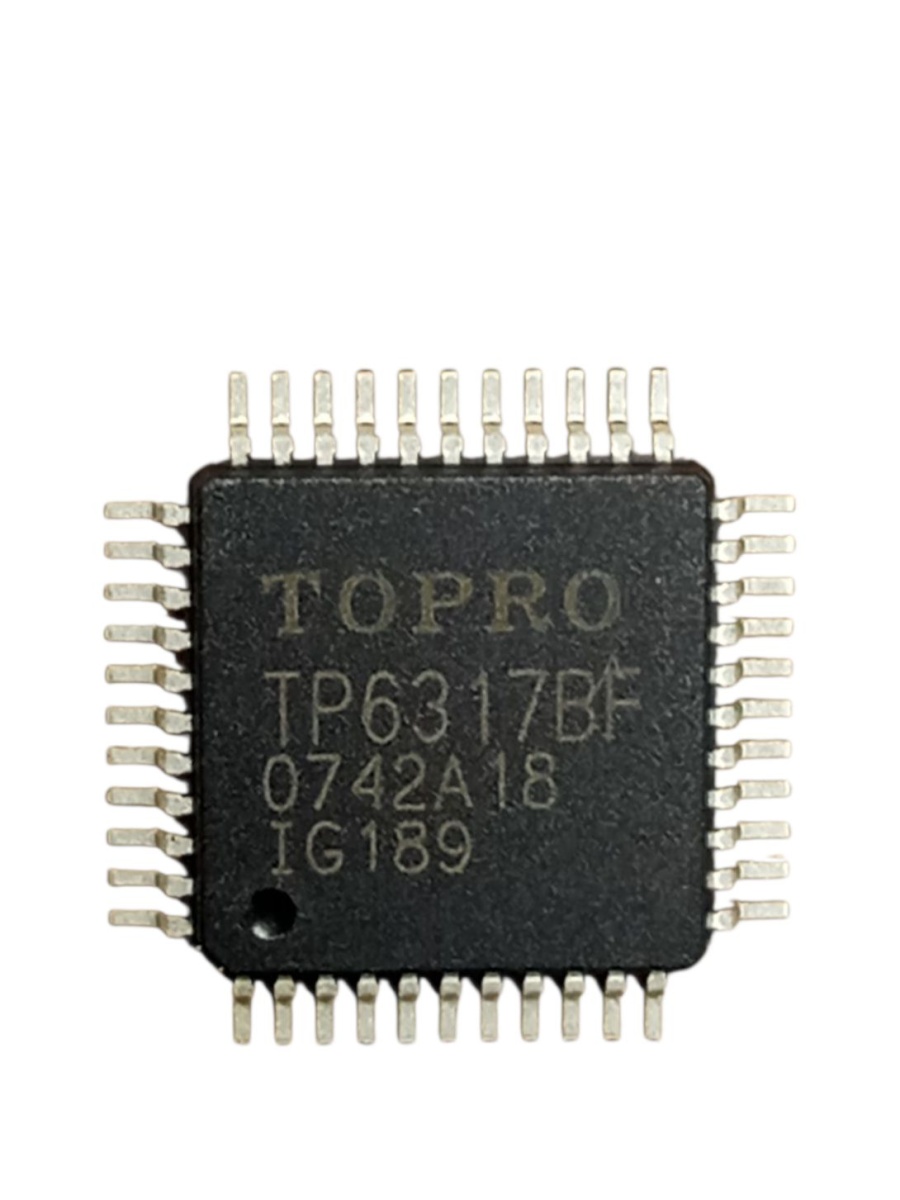

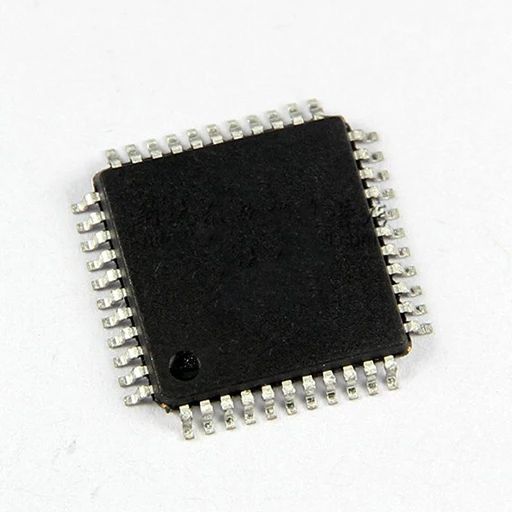

TP6317BF, покупаем в интернете - получаем у себя дома.

SMD 1/4 to 1/11-Duty VFD Controller 11x11 to 16x4 (seg X Grid) 35V

Контроллер VFD SMD 1/4 - 1/11-Duty 11x11 - 16x4 (сегмент X Grid) 35 В

Общее описание

TP6317 — это контроллер/драйвер VFD (вакуумный флуоресцентный дисплей),

который управляется с коэффициентом заполнения от 1/4 до 1/11. Он состоит из 11 сегментных выходных линий, 6 сеточных

выходных линий, 5 сегментных/сетчатых выходных линий привода,

памяти дисплея, схемы управления, резервного управления и схемы сканирования клавиш. Последовательные данные вводятся в TP6317

через трехлинейный последовательный интерфейс. Этот контроллер/драйвер VFD идеально подходит в качестве периферийного устройства для

управления с передней панели функцией зеленого DVD/VCD.

Особенности

Несколько режимов отображения (от 11-сегментного и 11-разрядного до 16-сегментного и 4-разрядного)

Сканирование клавиш (матрицы 6 4)

Схема регулировки яркости (восемь шагов)

Высоковольтный выход (VDD – 35 В макс.)

Порты светодиодов (3 канала, 20 мА макс.)

Универсальный входной порт (1 бит)

Для выходов драйвера не требуется внешний резистор

(P-канал с открытым стоком + выход резистора pull-down)

Поддержка кодирования кода дистанционного управления в формате NEC

Управление в режиме ожидания

Последовательный интерфейс (CLK, STB, DIN, DOUT)
