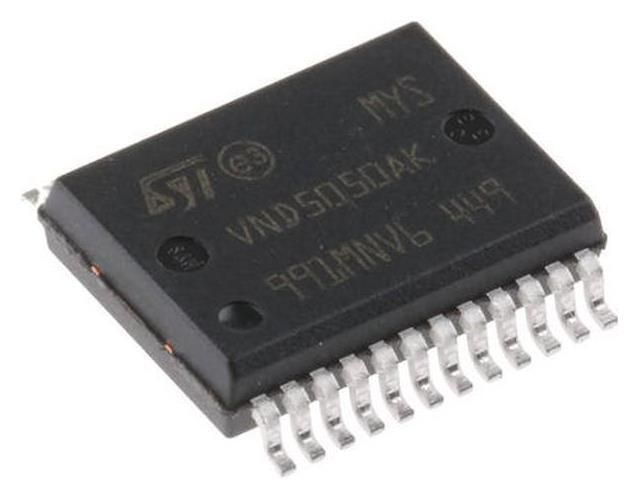

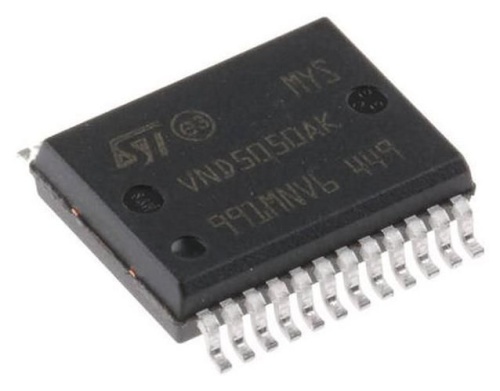

Микросхема VND5050AK

Описание
VND5050AJ-E, VND5050AK-E — монолитное устройство, выполненное по технологии STMicroelectronics VIPower M0-5. Он предназначен для управления резистивными или индуктивными нагрузками, одна сторона которых заземлена. Активный фиксатор напряжения на контакте VCC защищает устройство от пиков низкой мощности (см. таблицу совместимости переходных процессов ISO7637).

Это устройство включает в себя аналоговый датчик тока, который выдает ток, пропорциональный току нагрузки (согласно известному соотношению), когда CS_DIS находится в низком уровне или остается открытым.

Когда на CS_DIS подается высокий уровень, вывод датчика тока находится в состоянии высокого импеданса.

Ограничение выходного тока защищает устройство в состоянии перегрузки. В случае длительной перегрузки устройство ограничивает рассеиваемую мощность до безопасного уровня вплоть до срабатывания теплового отключения. Тепловое отключение с автоматическим перезапуском позволяет устройству восстановить нормальную работу, как только исчезнет неисправность.

Все функции
Основное Активное управление пусковым током путем ограничения мощностиОчень низкий ток в режиме ожидания3,0 В вход, совместимый с CMOSОптимизированное электромагнитное излучениеОчень низкая электромагнитная восприимчивостьВ соответствии с европейской директивой 2002/95/ec
ЗащитыОтключение при пониженном напряженииЗажим по перенапряжениюОграничение тока нагрузки Самоограничение быстрых тепловых переходных процессовЗащита от потери заземления и потери напряжения VCTТепловое отключениеЗащита от обратного тока батареи (см. схему применения)Защита от электростатического разряда
Диагностические функции Измерение тока пропорциональной нагрузки Высокая точность измерения тока для широкого диапазона токов Отключение измерения тока Индикация отключения при перегреве Очень низкая утечка измерения тока
