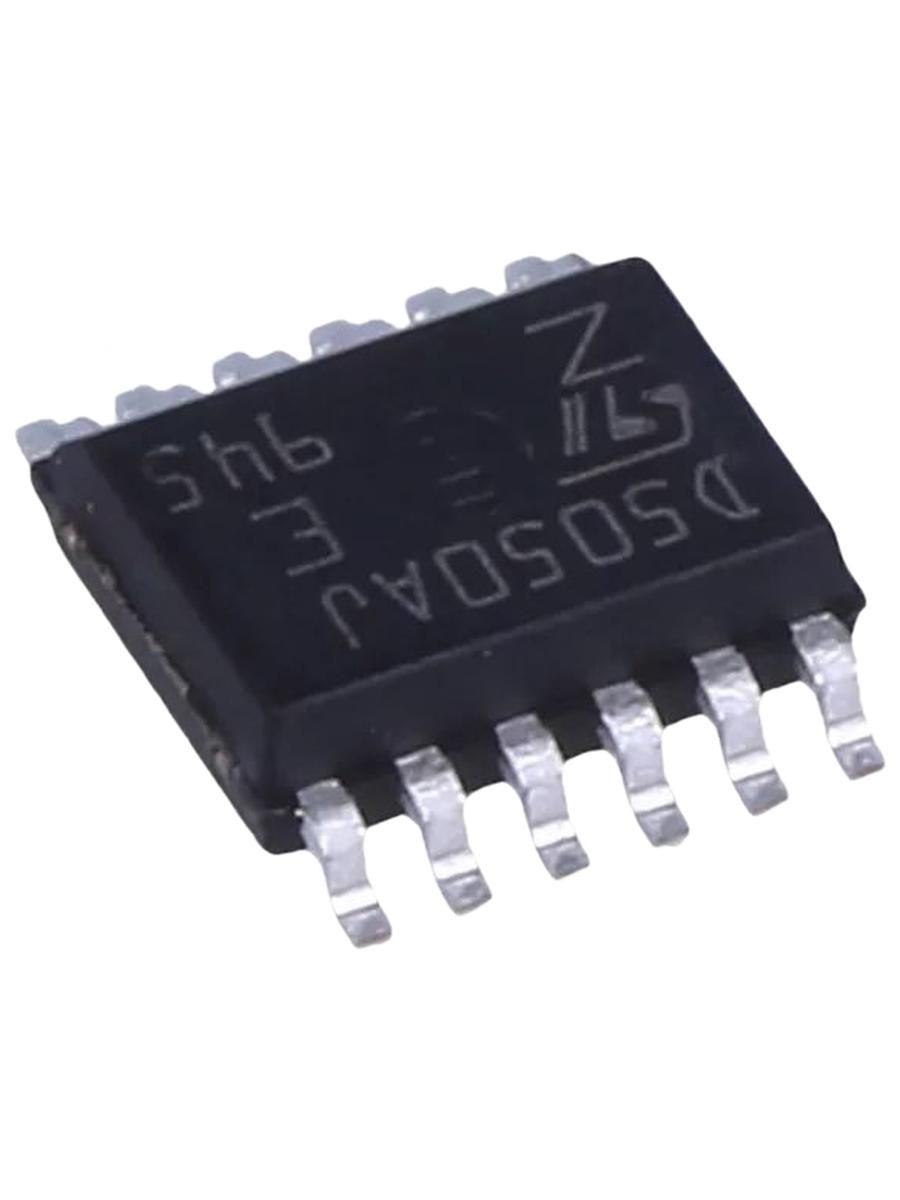

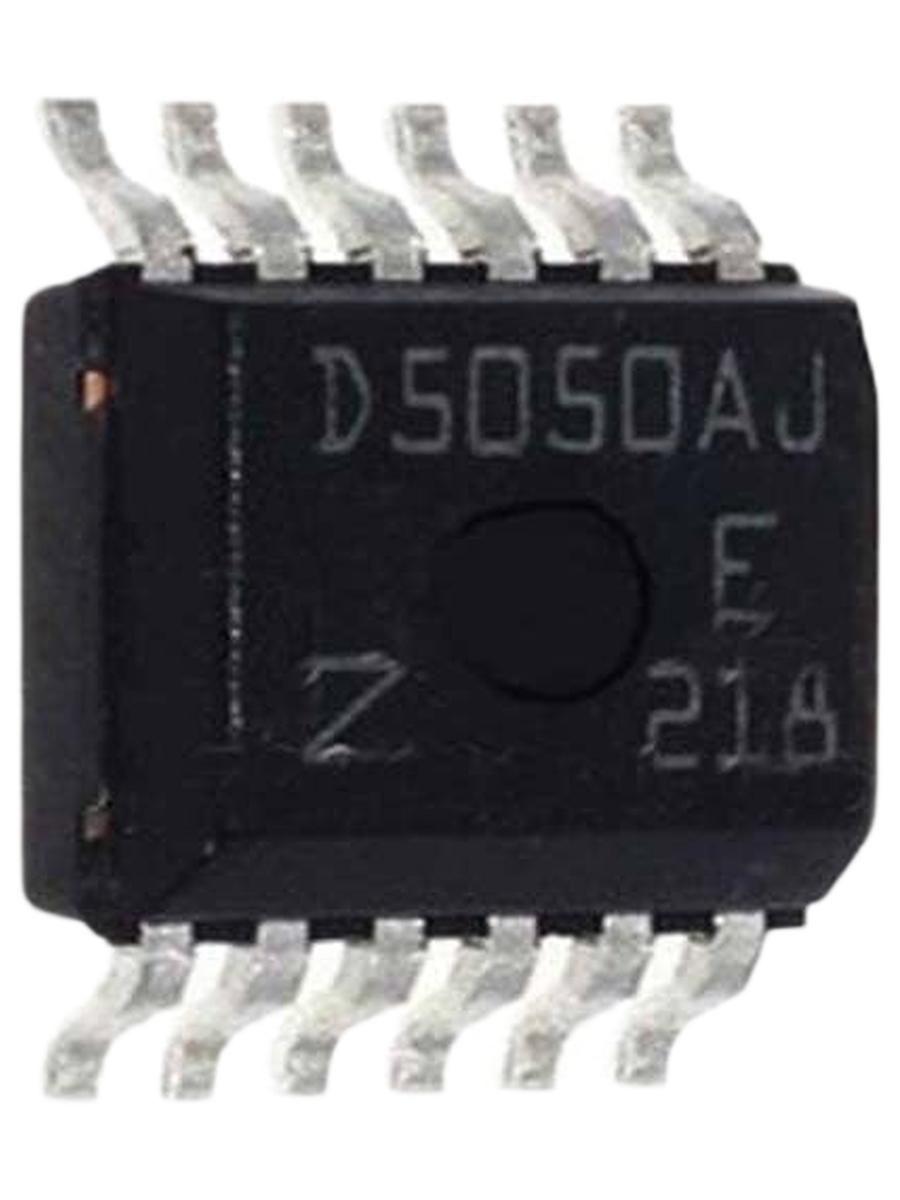

VND 5050AJ, покупаем в интернете - получаем у себя дома.

Double Channel High Side Driver with Analog Current Sense for Automotive Applications

Основные функции

– Активное управление пусковым током путем

ограничения мощности

– Очень низкий ток в режиме ожидания

– Вход, совместимый с КМОП-технологией 3,0 В

– Оптимизированное электромагнитное излучение

– Очень низкая электромагнитная восприимчивость

– Соответствует

европейской директиве 2002/95/EC

Диагностические функции

– Пропорциональное измерение тока нагрузки

– Высокая точность измерения тока для широкого диапазона

токов

– Отключение измерения тока

– Индикация теплового отключения

– Очень низкая утечка тока

Защиты

– Отключение при пониженном напряжении

– Фиксатор перенапряжения

– Ограничение тока нагрузки

– Самоограничение быстрых тепловых переходных процессов

– Защита от потери заземления и потери

VCC

– Тепловое отключение

Описание

VND5050AJ-E, VND5050AK-E – это

монолитное устройство, изготовленное по технологии VIPower M0-5 компании STMicroelectronics. Оно предназначено для управления резистивными или индуктивными нагрузками с одной стороной,

подключенной к земле. Активное ограничение напряжения на выводе VCC защищает устройство от

пиков малой энергии (см. таблицу совместимости с переходными процессами ISO7637).

Это устройство имеет аналоговый датчик тока, который выдает ток, пропорциональный току нагрузки (в соответствии с известным коэффициентом), когда CS_DIS находится в низком состоянии или остается разомкнутым. Когда CS_DIS на высоком уровне, вывод датчика тока находится в состоянии высокого импеданса.

Ограничение выходного тока защищает устройство в условиях перегрузки. В случае длительной

перегрузки устройство ограничивает рассеиваемую мощность до безопасного уровня вплоть до срабатывания тепловой защиты.

Тепловая защита с автоматическим перезапуском позволяет устройству восстановить нормальную работу сразу после исчезновения неисправности.
