8A 180KHz 40V Buck DC to DC Converter

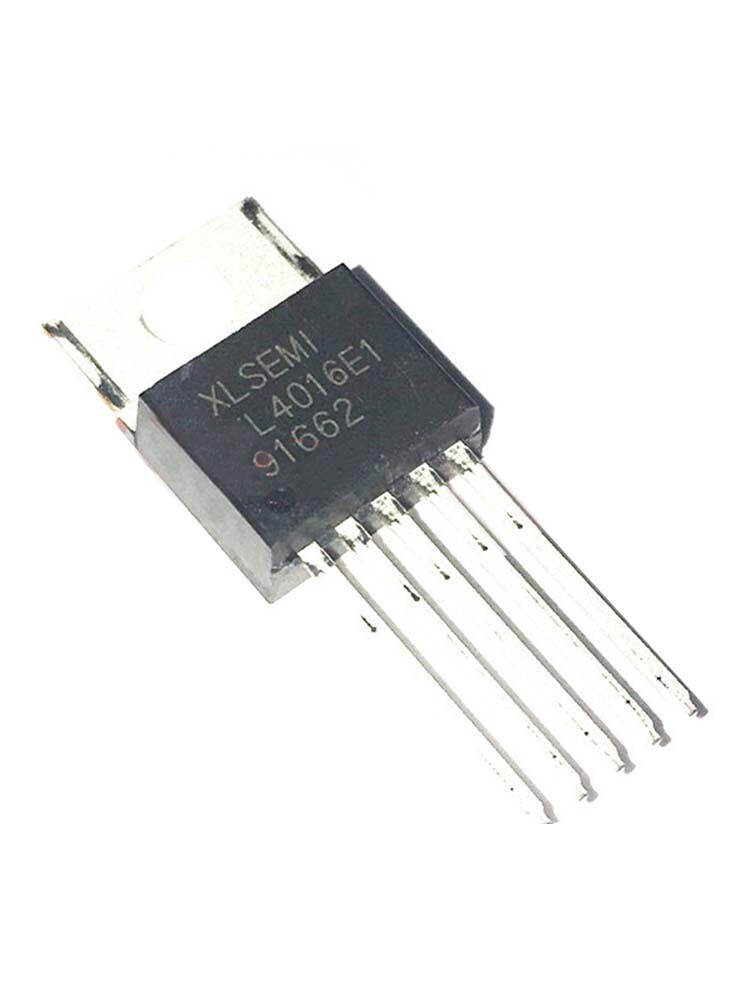

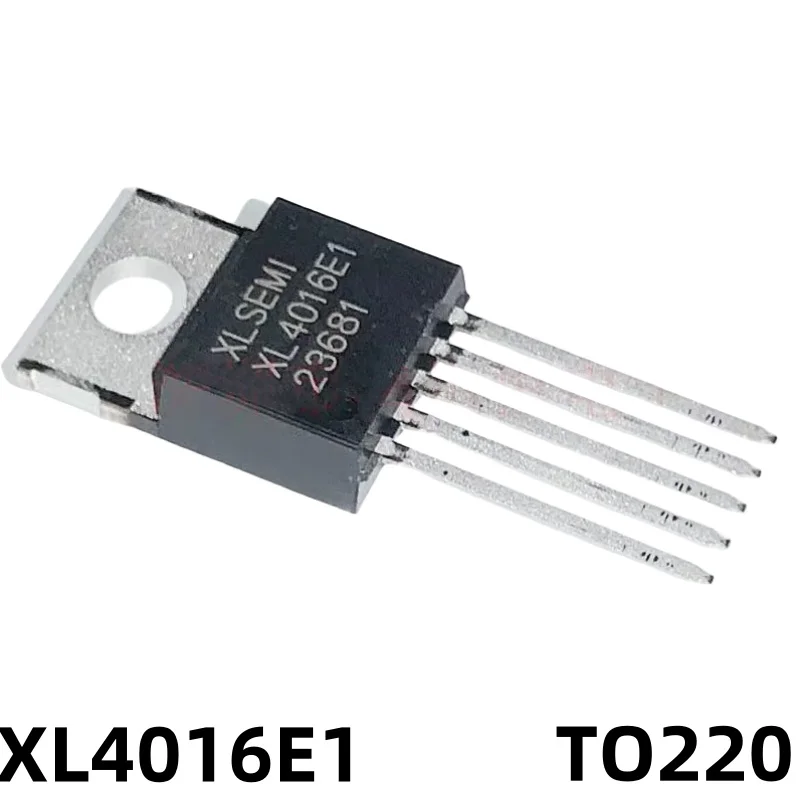

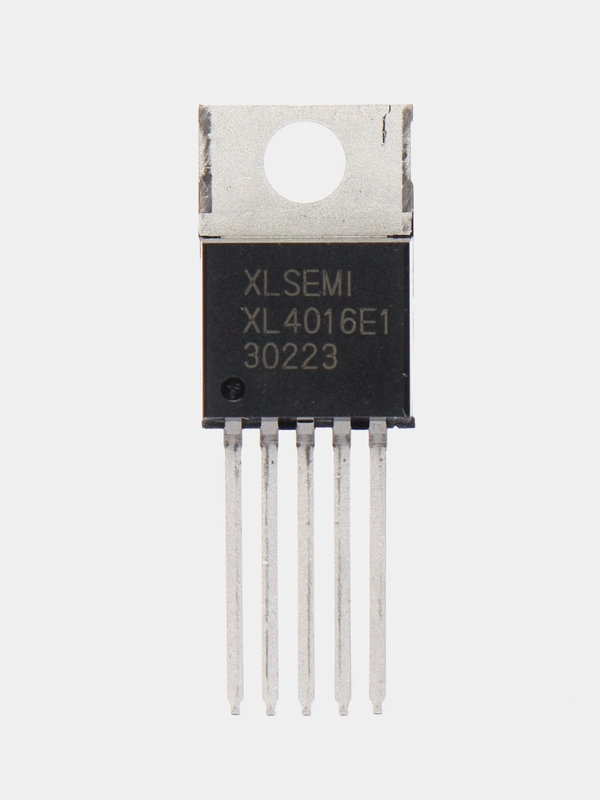

Микросхема XL4016E1 представляет собой мощный понижающий DC-DC преобразователь (step-down) с фиксированной частотой 180 кГц, предназначенный для создания регулируемых источников питания с высоким КПД.

Применение
XL4016E1 используется в приложениях, где требуется эффективное преобразование высокого входного напряжения постоянного тока в более низкое регулируемое напряжение.
Основные области применения:

• Регулируемые лабораторные блоки питания: создание источника питания с регулировкой напряжения и тока.
• Зарядные устройства для различных типов батарей: подходит для зарядки литиевых, никель-кадмиевых и других аккумуляторов (4В, 6В, 12В, 14В, 24В), благодаря возможности установки как постоянного напряжения (CV), так и ограничения тока (CC).
• Питание мощных светодиодов: использование в качестве драйвера постоянного тока для светодиодных систем.
• Автомобильная электроника: применение в автомобильных преобразователях питания.
• Источники питания для ЖК-мониторов и телевизоров: используется для формирования различных напряжений питания в этих устройствах.
• Системы на солнечных батареях: может использоваться как контроллер заряда солнечных панелей.

Описание и характеристики
XL4016E1 минимизирует количество внешних компонентов и включает встроенные защиты.

Характеристика	Значение
Тип преобразователя	Понижающий (Buck), неизолированный, импульсный
Входное напряжение	От 8 В до 40 В (рекомендуется до 36 В)
Выходное напряжение	Регулируемое, от 1.25 В до 36 В
Максимальный выходной ток	8 А (продолжительный), до 12 А (с усиленным охлаждением)
Максимальная мощность	280-300 Вт (с усиленным охлаждением)
КПД	До 96%
Частота преобразования	Фиксированная, 180 кГц
Встроенные защиты	От перегрева, перегрузки по току, короткого замыкания на выходе, превышения входного напряжения (45В)

Проверка работоспособности
Для проверки модуля на базе XL4016E1 вам понадобится мультиметр и регулируемый источник питания.

1. Подключение:
   • Подключите источник постоянного напряжения (например, 12 В или 24 В, в пределах рабочего диапазона 8-40 В) к клеммам IN+ и IN-, соблюдая полярность.
   • Подключите нагрузку (например, резистор или лампочку) к клеммам OUT+ и OUT-. Начните с небольшой нагрузки.
   • Важно: у большинства модулей на XL4016E1 нет защиты от обратной полярности на входе, поэтому будьте внимательны.
2. Измерение и регулировка:
   • Используйте мультиметр для измерения выходного напряжения, подключив его параллельно к клеммам OUT+ и OUT-.
   • Медленно вращайте потенциометр регулировки напряжения (обычно синего цвета, обозначенный как CV или V-ADJ), чтобы убедиться, что выходное напряжение меняется (например, от 1.25 В до входного напряжения минус минимальное падение напряжения 0.2 В). Для начала вращайте его против часовой стрелки на 20 или более оборотов, чтобы выйти из возможных крайних положений, где напряжение может быть равно входному.
   • Если модуль оснащен потенциометром регулировки тока (CC или I-ADJ), его можно проверить, подключив мультиметр в режиме амперметра последовательно в цепь нагрузки и регулируя максимальный ток.
3. Контроль температуры:
   • При работе с большими токами (свыше 5-8 А) или при высокой температуре окружающей среды модуль может сильно нагреваться. Контролируйте температуру радиатора и при необходимости обеспечьте дополнительное активное охлаждение (вентилятор).

Модуль считается рабочим, если он стабильно поддерживает установленное выходное напряжение/ток при подключении нагрузки в пределах своих характеристик.
