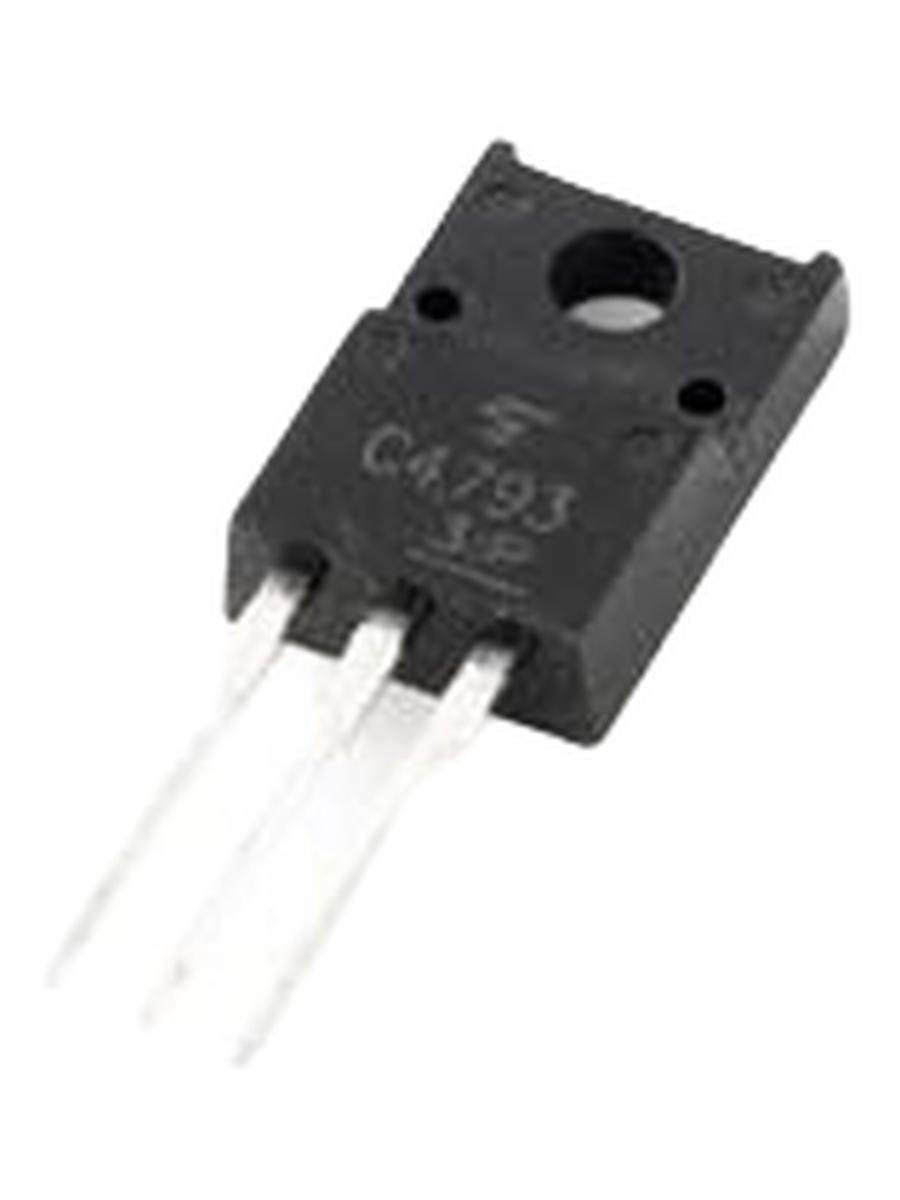

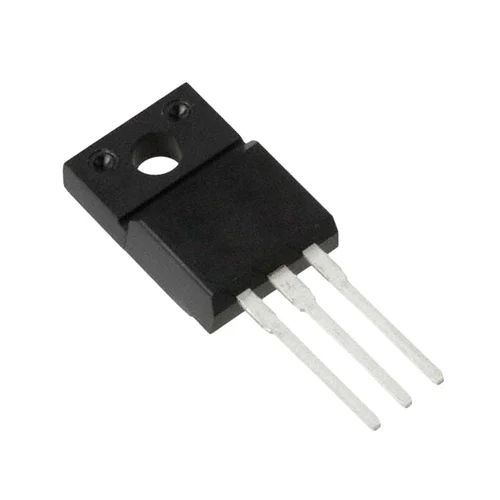

2SC4793, покупаем в интернете - получаем у себя дома.

2SC4793, покупаем в интернете - получаем у себя дома.

Описание товара

Характеристики транзистора 2SC4793

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 230 В
Напряжение коллектор-база, не более: 230 В
Напряжение эмиттер-база, не более: 5 V
Ток коллектора, не более: 1 А
Рассеиваемая мощность коллектора, не более: 20 Вт
Коэффициент усиления транзистора по току (hfe): от 100 до 320
Граничная частота коэффициента передачи тока: 70 МГц
Корпус: TO-220F

Транзистор 2SC4793 — это биполярный NPN-транзистор средней мощности, разработанный для использования в схемах усилителей мощности и в выходных каскадах высококачественных аудиоусилителей. Его комплементарная пара — PNP-транзистор 2SA1837.

Технические характеристики

Согласно документации , основные параметры транзистора 2SC4793 включают:

Тип транзистора: биполярный (BJT), NPN.
Корпус: изолированный TO-220F или TO-220NIS.
Максимальное напряжение коллектор-эмиттер (VCEO): 230 В.
Максимальный постоянный ток коллектора (IC): 1 А.
Максимальная мощность рассеивания (PC):
- 20 Вт (при температуре корпуса 25 °C).
- 2 Вт (при температуре окружающей среды 25 °C).
Коэффициент усиления по постоянному току (hFE): от 100 до 320.
Граничная частота (fT): 100 МГц (типовое значение).
Диапазон рабочих температур: от –55 до +150 °C.

Применение

Аудиоусилители: 2SC4793 часто используется в выходных каскадах высококачественных усилителей звуковой частоты благодаря хорошим характеристикам по мощности и частоте.
Усилительные схемы: его также применяют в различных других схемах усиления.
Драйверные каскады: может использоваться в качестве драйвера для более мощных транзисторов.
Переключающие схемы: подходит для использования в схемах переключения, где требуется управление током до 1 А.
Схемы управления двигателями: находит применение в схемах управления маломощными двигателями.

Аналоги

Перед заменой транзистора следует обязательно сравнить характеристики оригинального и предполагаемого аналога, учитывая конкретную схему применения. Некоторые возможные эквиваленты для 2SC4793 включают:

BUX85
2SC2898
2SC3868
2SD792B
MJE13071
MJE15034
MJE16002

Характеристики

Вес и габариты
Длина (мм)	100
Высота (мм)	50
Ширина (мм)	10
Вес (грамм)	5
Прочие
Производитель	Toshiba
Бренд	TOS
Вес г.	5
Тип Корпуса	2-10L1A
