Npn Planar Silicon Transistor 120V, 8A, 80W, 12MHz

Наименование производителя: 2SD718

Тип материала: Si

Полярность: NPN

Максимальная рассеиваемая мощность (Pc): 80 W

Макcимально допустимое напряжение коллектор-база (Ucb): 120 V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 120 V

Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V

Макcимальный постоянный ток коллектора (Ic): 8 A

Предельная температура PN-перехода (Tj): 150 °C

Граничная частота коэффициента передачи тока (ft): 6 MHz

Ёмкость коллекторного перехода (Cc): 170 pf

Статический коэффициент передачи тока (hfe): 55

Корпус транзистора: TO3P

Транзистор

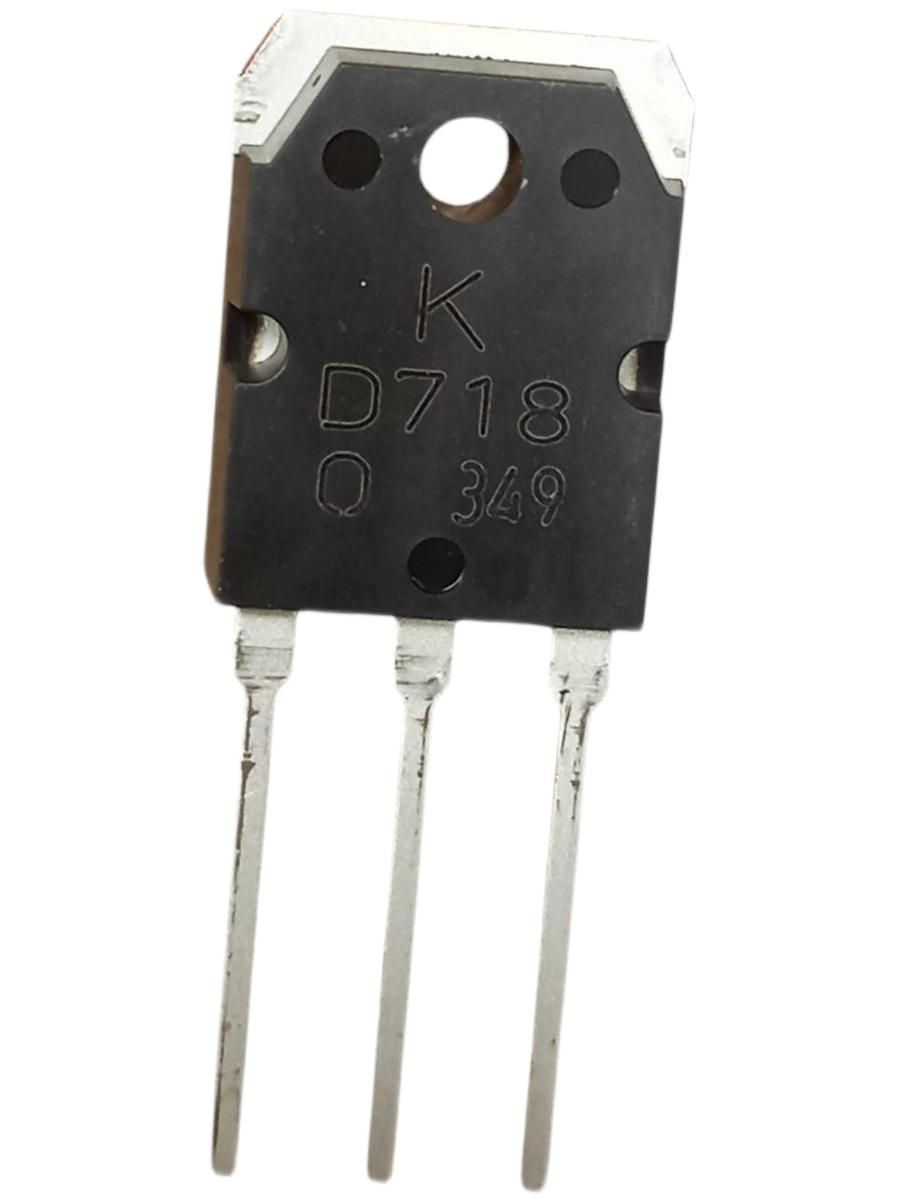

2SD718 — это мощный биполярный NPN-транзистор, часто используемый в схемах аудиоусилителей и других мощных устройствах, где требуется высокий ток и напряжение. Он имеет хорошую линейность коэффициента усиления и поставляется в корпусе TO-3P.

Основные характеристики

Согласно документации на компоненты, предоставленной компаниями Inchange Semiconductor, Unisonic Technologies и другими, транзистор 2SD718 обладает следующими характеристиками:

• Структура: NPN.
• Максимальное напряжение коллектор-эмиттер: 120 В.
• Максимальный ток коллектора : 8 А.
• Максимальная рассеиваемая мощность : 80 Вт.
• Корпус: TO-3P или TO-3PN.
• Коэффициент усиления по току
• Граничная частота: 12 МГц.
• Комплементарная пара: 2SB688, PNP-транзистор.

Применение

Благодаря своим высоким характеристикам по мощности и напряжению, транзистор 2SD718 применяется в следующих устройствах:

• Выходные каскады аудиоусилителей: Рекомендуется для применения в выходных каскадах усилителей мощностью 45–50 Вт.
• Импульсные источники питания: Подходит для переключения больших токов и напряжений.
• Драйверы двигателей: Используется для управления мощными двигателями, в том числе в бытовой и промышленной технике.
• Драйверы реле: Применяется для управления реле, которые контролируют сильноточные цепи.
• Регулирование напряжения: Может использоваться как в линейных, так и в импульсных стабилизаторах напряжения.
