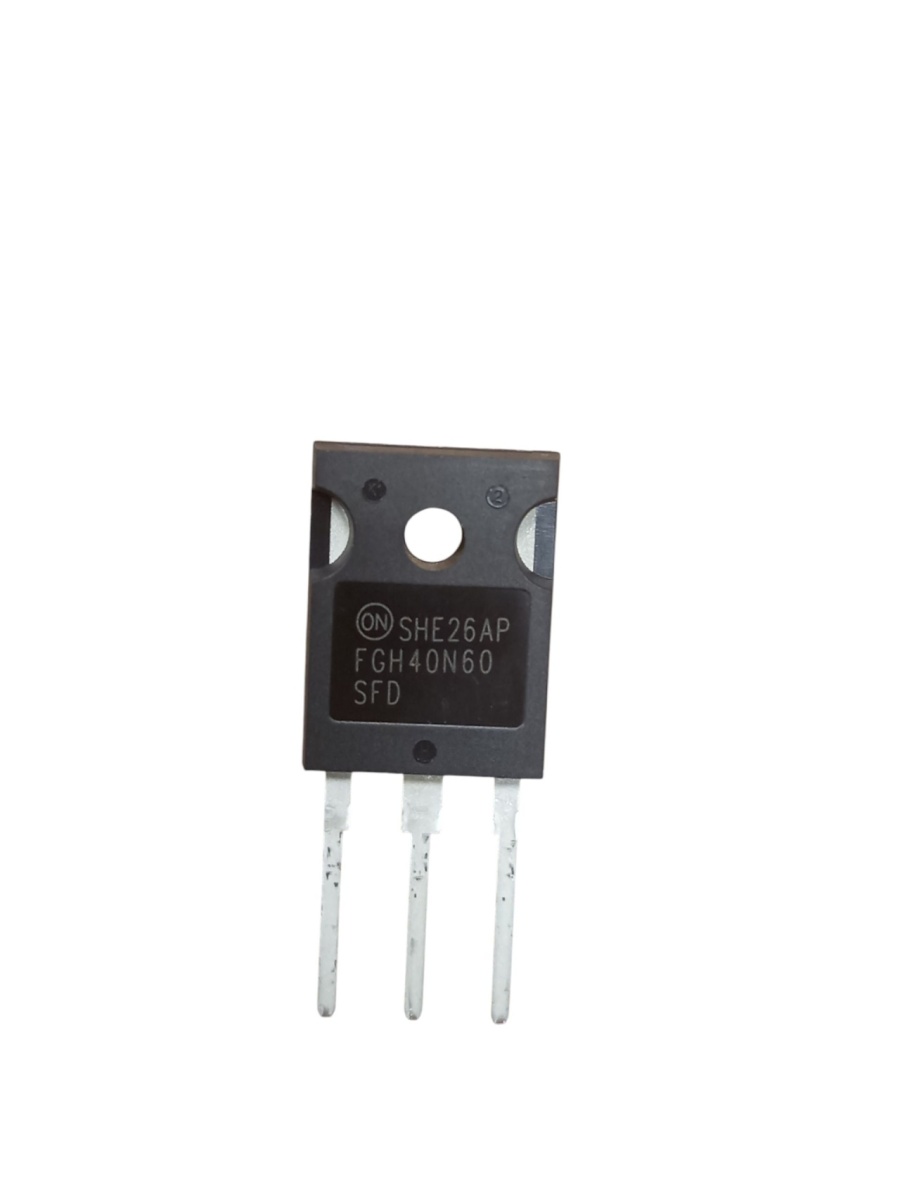

FGH40N60SFD, покупаем в интернете - получаем у себя дома.

FGH40N60SFD, покупаем в интернете - получаем у себя дома.

Описание товара

Field Stop IGBT, Vces=600V, Vce(sat)=2,3V, Ic=40A, Pd=290W

FGH40N60SFD 600V, 40A Field Stop IGBT

IGBT FGH40N60SFD имеет структуру, подходящую для токов большой силы. Транзистор обладает высоким входным импедансом, аналогичным МОП-транзисторам, и может управляться напряжением, подходит для применения при высоком напряжении и токах большой силы.

Транзисторы FGH40N60SFD характеризуются быстрым переключением, поэтому идеально подходят для управления силовыми устройствами, они находят применение в источниках бесперебойного питания (ИБП), блоках управления электродвигателями, индукционных варочных панелях, сварочных аппаратах и т. д.

Характеристики транзистора FGH40N60SFD

Напряжение коллектор - эмиттер (V_CES) - 600 V;
Напряжение затвор - эмиттер (V_GES) - ± 20 V;
Ток коллектора (I_C) при TC = 25^oC - 80 A;
Ток коллектора (I_C) при TC = 100^oC - 40 A;
Импульсный коллекторный ток (I_CM) при TC = 25^oC - 120 A;
Максимальная рассеиваемая мощность (P_D) при TC = 25^oC - 290 W;
Максимальная рассеиваемая мощность (P_D) при TC = 100^oC - 116 W;
Рабочая температура перехода - -55 to +150 ^oC;
Напряжение насыщения коллектор - эмиттер (V_CE(sat)) при I_C = 40A, V_GE = 15V - 2.3 V;
Входная емкость (C_ies) при V_CE = 30V, V_GE = 0V, f = 1MHz - 2110 pF;
Время задержки включения (t_d(on)) при V_CC = 400V, I_C = 40A, R_G = 10Ω, V_GE = 15V, Индуктивная нагрузка, T_C = 25^oC - 25 ns;
Время нарастания (t_r) при V_CC = 400V, I_C = 40A, R_G = 10Ω, V_GE = 15V, Индуктивная нагрузка, T_C = 25^oC - 42 ns;
Время задержки выключения (t_d(off)) при V_CC = 400V, I_C = 40A, R_G = 10Ω, V_GE = 15V, Индуктивная нагрузка, T_C = 25^oC - 115 ns;
Время спада (t_f) при V_CC = 400V, I_C = 40A, R_G = 10Ω, V_GE = 15V, Индуктивная нагрузка, T_C = 25^oC - 27 ns;

Характеристики

Вес и габариты
Длина (мм)	100
Высота (мм)	50
Ширина (мм)	10
Вес (грамм)	7
Прочие
Производитель	Fairchild
Бренд	FAIR
Вес г.	7
Тип Корпуса	TO-247AC-3
