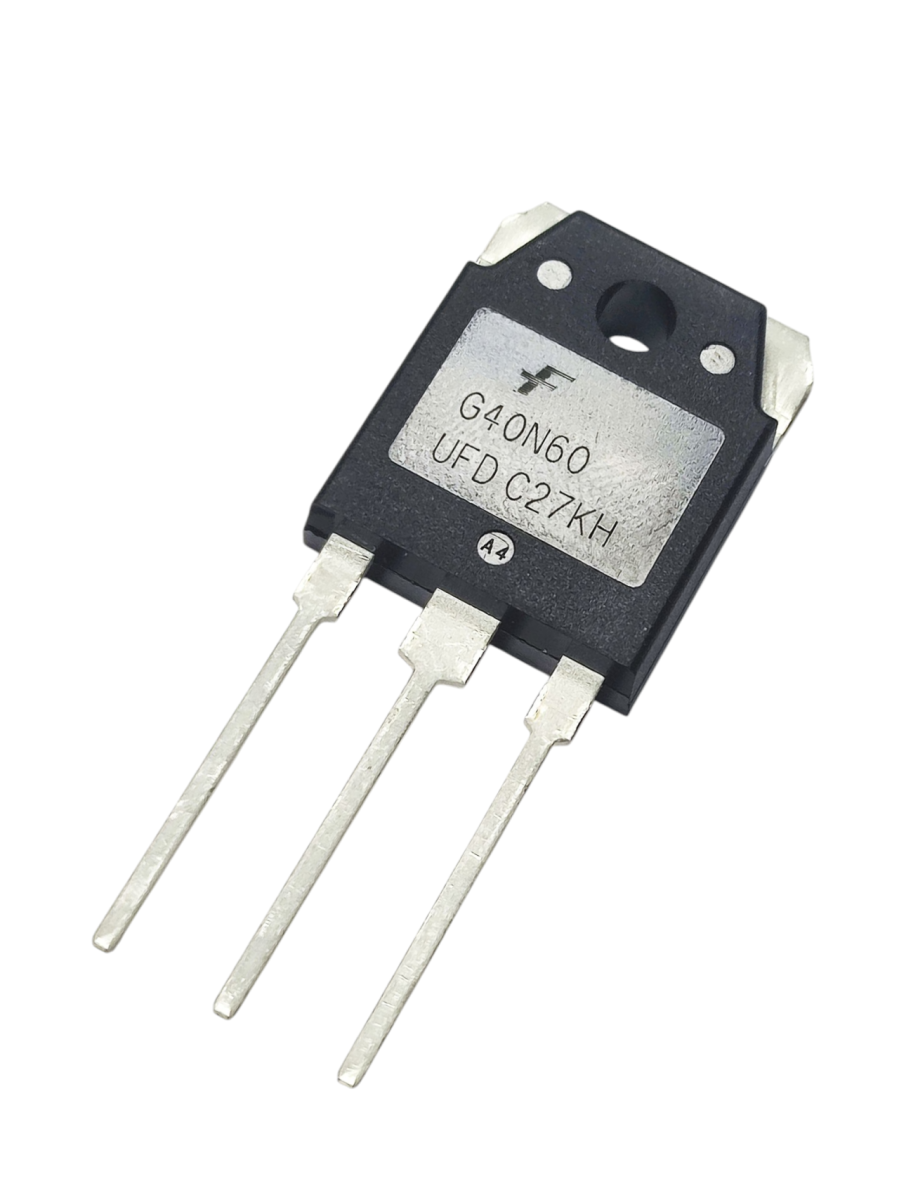

SGH40N60UFD, покупаем в интернете - получаем у себя дома.

Ultra-Fast IGBT, pulse160A, Vce(on)=2.1V, Pd=160w, V(br)ceo=600V, корпус-TO-3P(N)-3, tmax-150°C

Транзистор SGH40N60UFD — это мощный биполярный транзистор с изолированным затвором (IGBT), разработанный компанией Fairchild Semiconductor (которая была приобретена On Semiconductor). Он относится к серии Ultra-Fast, что означает оптимизацию для высокоскоростных переключений.

Описание и особенности

• Технология Field Stop: В транзисторе используется технология Field Stop (остановка поля), которая позволяет достичь оптимального сочетания низких потерь проводимости и переключения.
• Высокая скорость переключения: Благодаря оптимизации, транзистор подходит для приложений, где требуется быстрая коммутация.
• Низкое напряжение насыщения: Отличается низким напряжением коллектор-эмиттер в режиме насыщения, что минимизирует потери мощности при работе.
• Высокий входной импеданс: Обеспечивает легкое управление затвором.
• Встроенный диод: В состав транзистора входит быстродействующий диод, который защищает устройство от обратного напряжения и позволяет использовать его в схемах инверторов.

Основные технические характеристики

Согласно документации Fairchild Semiconductor, основные параметры транзистора SGH40N60UFD включают:

• Напряжение коллектор-эмиттер (VCES): до 600 В.
• Ток коллектора (IC): до 40 А при температуре корпуса 100°C.
• Импульсный ток коллектора (ICM): 160 А.
• Мощность рассеивания (PD): 160 Вт при температуре корпуса 100°C.
• Напряжение насыщения (VCE(sat)): 1,8 В при токе 40 А.
• Корпус: TO-3PN.
• Встроенный диод: присутствует.

Применение

Высокие характеристики делают SGH40N60UFD подходящим для использования в мощных импульсных схемах, где необходима высокая скорость и эффективность. Примеры применения включают:

• Инверторные сварочные аппараты: благодаря способности выдерживать высокие токи и напряжения.
• Системы бесперебойного питания (UPS).
• Солнечные инверторы: для преобразования постоянного тока от солнечных панелей в переменный.
• Корректоры коэффициента мощности (PFC).
• Микроволновые печи.
• Телекоммуникационное оборудование.
