2N7000, покупаем в интернете - получаем у себя дома.

2N7000, покупаем в интернете - получаем у себя дома.

Описание товара

N Channel, Id=200mA, Vds=60V, Rds(on)=5ohm, Vgs=10V, Vgs Typ=2.1V, Pd=400mW, корпус TO-92-3, t-150°C

Транзистор 2N7000 представляет собой N-канальный полевой МОП-транзистор (N-channel MOSFET), предназначенный для использования в маломощных переключающих (коммутационных) приложениях. Он известен своей надежностью, простотой использования и способностью работать с сигналами логического уровня.

Основные характеристики

Тип транзистора: N-канальный MOSFET (режим обогащения).
Максимальное напряжение сток-исток (Uси макс): 60 В.
Максимальный непрерывный ток стока (Iси макс): 200 мА (некоторые источники указывают до 400 мА).
Пороговое напряжение затвора (Uзи(пор) тип.): около 2,1 В (позволяет управлять транзистором напрямую от логических микроконтроллеров).
Сопротивление открытого канала (Rси(вкл)): Типичное значение около 5 Ом при 10 В на затворе.
Максимальная рассеиваемая мощность: 350-400 мВт.

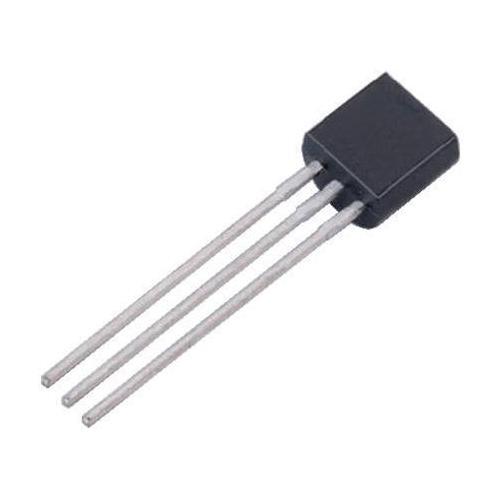

Корпус: TO-92 (для монтажа в отверстия).
Цоколевка: Стандартная для корпусов TO-92 (Затвор, Исток, Сток - GDS, если смотреть спереди).

Применение

Благодаря своим характеристикам, особенно низкому пороговому напряжению затвора, транзистор 2N7000 широко используется в различных любительских и промышленных проектах:

Коммутация маломощных нагрузок: Идеально подходит для включения/выключения светодиодов, небольших реле, маломощных двигателей и других устройств с током потребления до 200 мА.
Интерфейсы логических уровней: Используется для согласования уровней напряжения между микроконтроллерами (например, Arduino, Raspberry Pi) и цепями с более высоким напряжением.
Драйверы: Применяется в качестве драйвера для управления другими, более мощными транзисторами (биполярными или MOSFET).
Импульсные схемы: Подходит для высокоскоростных переключающих приложений.

Аналоги

Популярными аналогами 2N7000 являются:

BS170: Очень похожий N-канальный MOSFET в корпусе TO-92, но с большей рассеиваемой мощностью и током (обычно до 500 мА).
2N7002: Аналог в корпусе SOT-23 для поверхностного монтажа.
BSS138: Еще один распространенный N-канальный MOSFET логического уровня.

Характеристики

Вес и габариты
Длина (мм)	100
Высота (мм)	50
Ширина (мм)	10
Вес (грамм)	5
Прочие
Производитель	Fairchild
Бренд	FAIR
Вес г.	5
Тип Корпуса	TO-92-3
