ilicon N-channel MOSFET, Vdss=900V, Id=9A, Pd=150W, Rds(on)=1,1 Ohm(typ)

Наименование прибора: 2SK2611

Маркировка: K2611

Тип транзистора: MOSFET

Полярность: N

Максимальная рассеиваемая мощность (Pd): 150 W

Предельно допустимое напряжение сток-исток |Uds|: 900 V

Предельно допустимое напряжение затвор-исток |Ugs|: 30 V

Пороговое напряжение включения |Ugs(th)|: 4 V

Максимально допустимый постоянный ток стока |Id|: 9 A

Максимальная температура канала (Tj): 150 °C

Общий заряд затвора (Qg): 58 nC

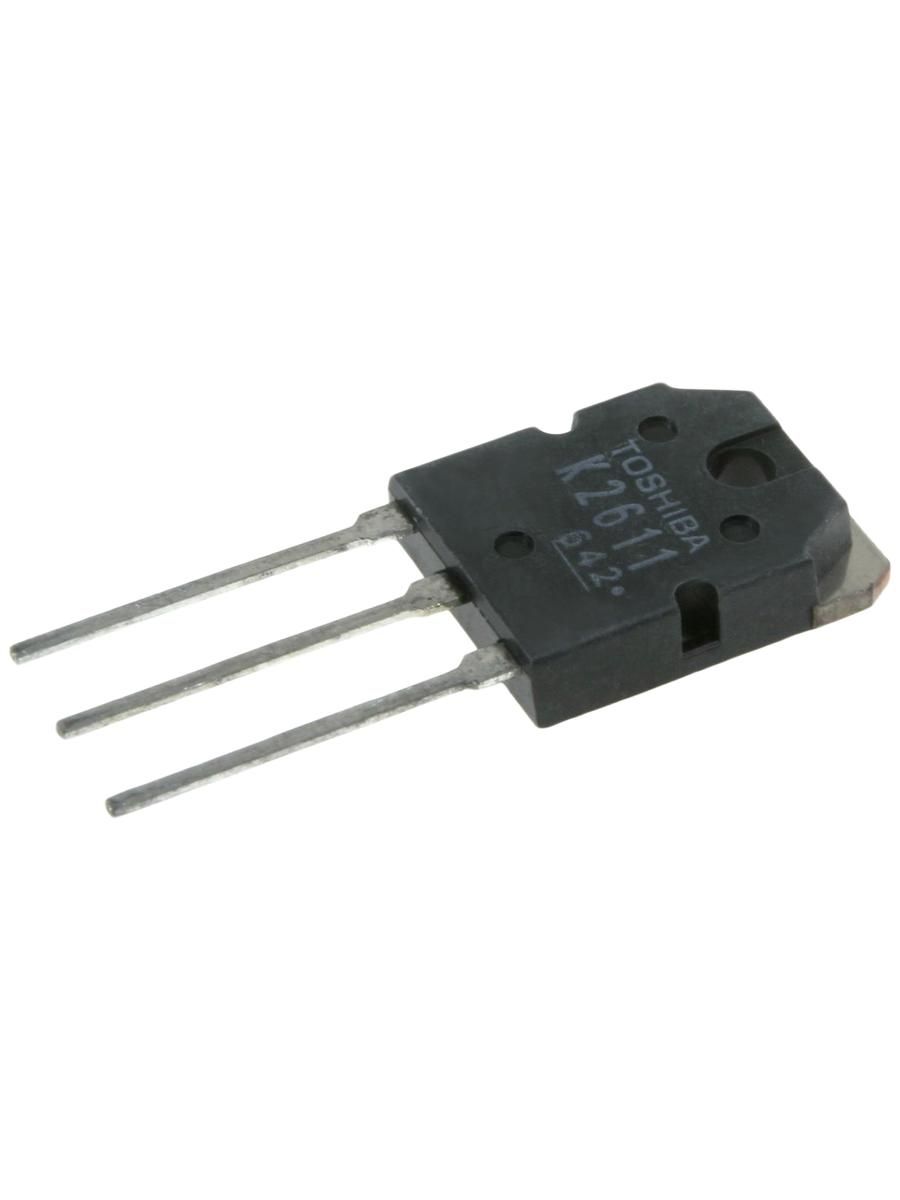

Транзистор 2SK2611 представляет собой мощный N-канальный MOSFET (полевой транзистор) в корпусе TO-3P, предназначенный для высоковольтных и высокоскоростных применений.

Основные характеристики и описание

• Тип транзистора: N-канальный, полевой (MOSFET).
• Максимальное напряжение сток-исток (Uси): 900 В.
• Максимальный ток стока (Iс): 9 А при 25°C.
• Максимальная рассеиваемая мощность: 150 Вт.
• Сопротивление открытого канала (Rds(on)): около 1100 мОм.
• Тип корпуса: TO-3P (также может встречаться в TO-3PN или SC-65).
• Пороговое напряжение затвора: ~4 В.

Применение

Благодаря своим характеристикам, 2SK2611 широко используется в силовой электронике в качестве управляющего ключа:

• Импульсные блоки питания (ИБП): применяется в цепях коммутации и преобразования напряжения.
• Инверторы напряжения: используется в схемах инверторов, в том числе для сварочных аппаратов инверторного типа.
• DC-DC преобразователи: эффективен в высоковольтных преобразователях постоянного тока.
• Схемы управления реле и двигателями: подходит для коммутации мощной нагрузки.

Как проверить транзистор 2SK2611 мультиметром

Для проверки полевого транзистора (MOSFET) в домашних условиях обычно используют мультиметр в режиме прозвонки диодов или измерения сопротивления.

Цоколевка корпуса TO-3P: (слева направо, если смотреть на маркировку)

• G (Затвор, Gate)
• D (Сток, Drain, часто соединен с металлическим основанием корпуса)
• S (Исток, Source)

Процесс проверки:

• Установите мультиметр в режим прозвонки диодов (символ диода).
• Проверка перехода затвор-исток (G-S) и затвор-сток (G-D):
  • Приложите черный щуп к затвору (G), а красный поочередно к истоку (S) и стоку (D). Мультиметр должен показать "бесконечность" (единицу на дисплее), так как затвор изолирован от канала.
  • Поменяйте щупы (красный к G, черный к S и D). Показания также должны быть "бесконечность".
• Проверка перехода сток-исток (D-S) (встроенный диод):
  • Приложите красный щуп к истоку (S), черный щуп к стоку (D). Вы увидите падение напряжения (обычно от 0,4 до 0,9 В) - это прямое смещение встроенного защитного диода.
  • Поменяйте щупы (красный к D, черный к S). Прибор должен показать "бесконечность".
• Проверка канала на "открытие":
  • Оставьте черный щуп на стоке (D), а красный на истоке (S) (режим "бесконечность").
  • Коснитесь пальцем одновременно затвора (G) и красного щупа (S). Это должно "открыть" транзистор, и показания мультиметра изменятся с "бесконечности" на низкое сопротивление или падение напряжения (в зависимости от прибора).
  • Затем, не касаясь щупов, прикоснитесь пальцем к затвору (G) и черному щупу (D) для его "закрытия". Показания должны вернуться к "бесконечности".

Неисправный транзистор покажет короткое замыкание (показания близки к нулю) между любыми выводами или обрыв (бесконечность) во всех направлениях, включая прямое смещение диода.

Важно: Полевые транзисторы чувствительны к статическому электричеству, поэтому при работе с ними соблюдайте осторожность
