Транзистор HY4306B представляет собой мощный N-канальный канальный МОП-транзистор (N-Channel Enhancement Mode MOSFET). Он предназначен для использования в цепях, требующих высокой коммутационной способности.

Основные характеристики и описание

• Тип транзистора: N-канальный полевой (MOSFET).
• Максимальное напряжение сток-исток (Vdss): 60 В.
• Максимальный постоянный ток стока (Id): 290 А при температуре корпуса 25°C.
• Максимальная рассеиваемая мощность (Pd): 375 Вт при температуре корпуса 25°C.
• Напряжение затвор-исток (Vgss): ±25 В.

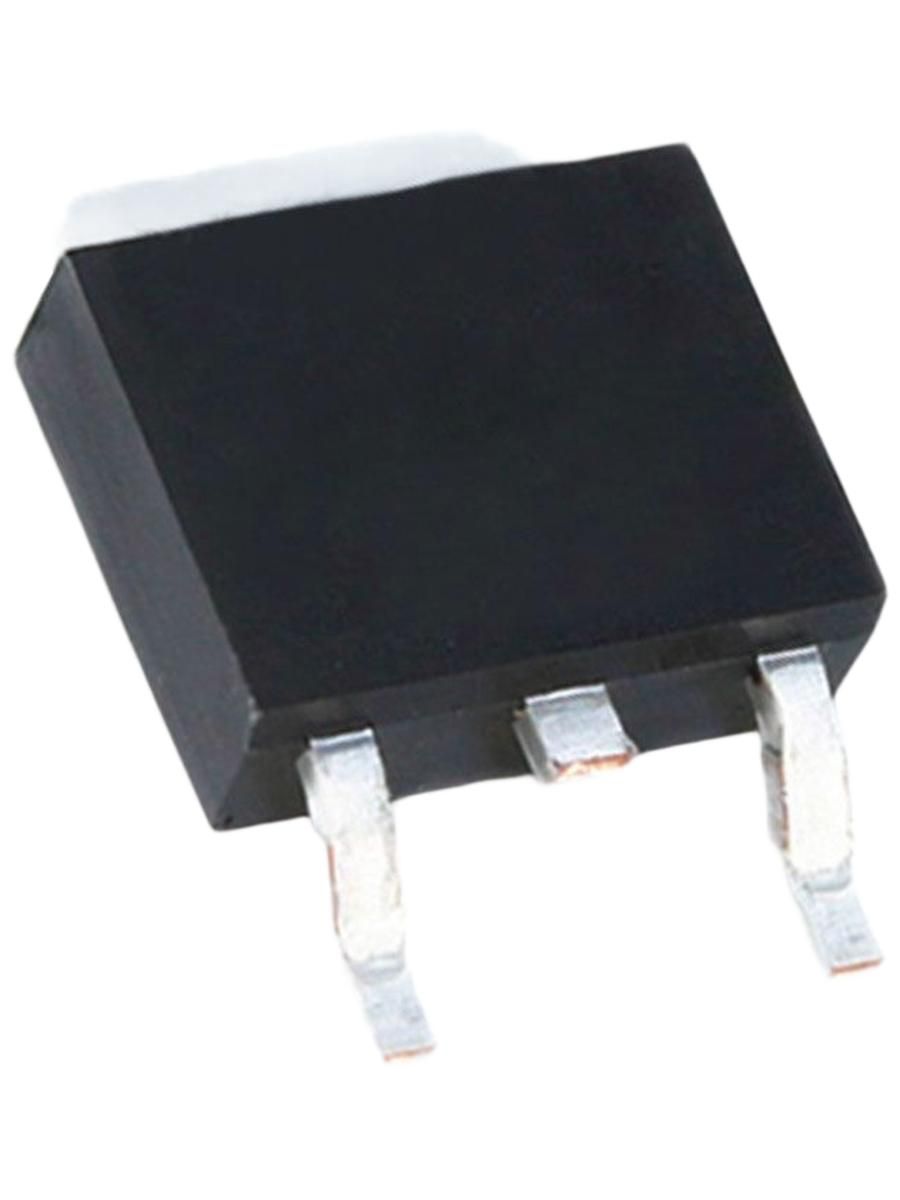

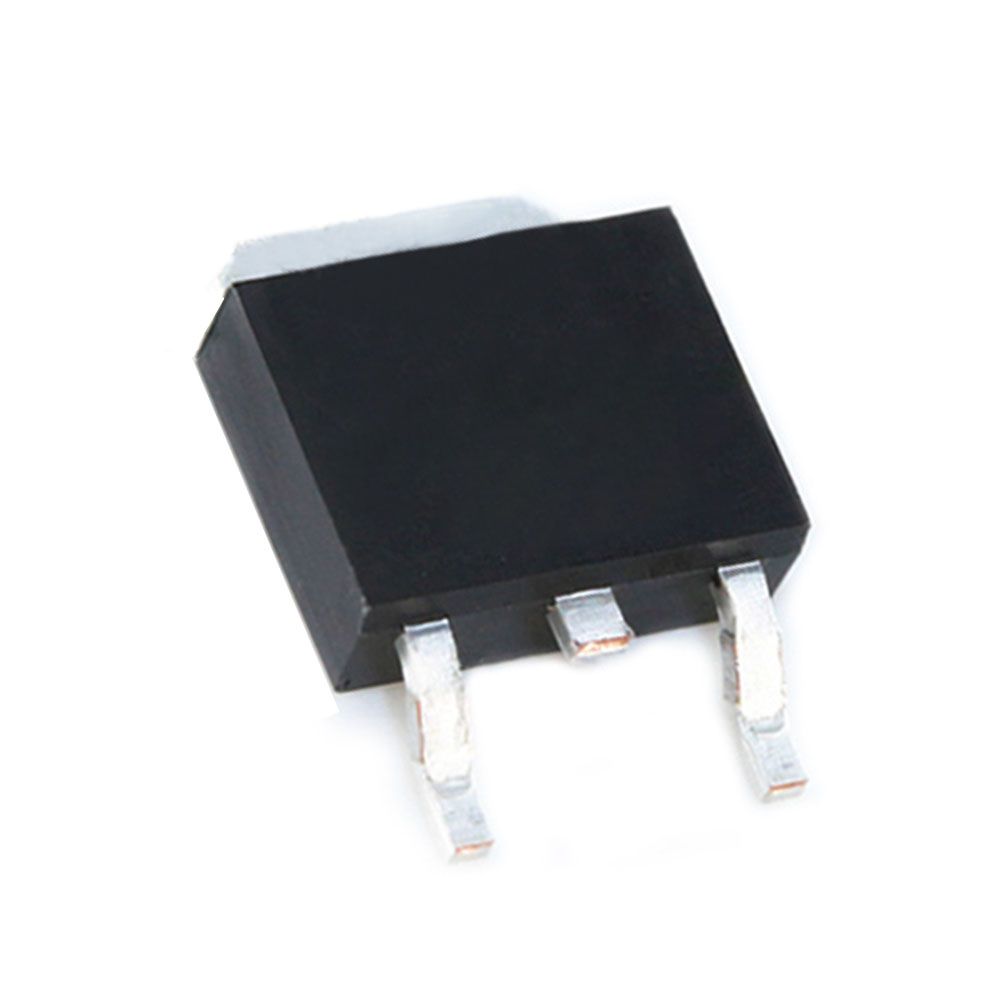

• Корпус: TO-263 (D2PAK), что обеспечивает эффективный отвод тепла при использовании с радиатором.
• Встроенный диод: Содержит встроенный диод "тело" (body diode) с постоянным током 290 А.

Применение

Благодаря своим высоким характеристикам по току и напряжению, а также низкому сопротивлению открытого канала, транзистор HY4306B широко применяется в:

• Автомобильной электронике.
• Промышленном оборудовании.
• Мощных импульсных источниках питания.
• Преобразователях напряжения и инверторах.
• Схемах управления электродвигателями.
• Регуляторах мощности.

Как проверить транзистор HY4306B

Для проверки N-канального MOSFET транзистора HY4306B можно использовать цифровой мультиметр в режиме прозвонки диодов или измерения сопротивления.

Распиновка (стандартная для TO-263):

• G (Gate) - Затвор
• D (Drain) - Сток (средний вывод и металлическая площадка сзади)
• S (Source) - Исток (крайний правый вывод)

Порядок проверки:

• Переключите мультиметр в режим прозвонки диодов (символ диода или зуммера).
• Проверка на короткое замыкание между выводами:
  • Приложите черный щуп (COM) к истоку (S), красный щуп (V/) к затвору (G). Мультиметр должен показать OL (обрыв/бесконечное сопротивление). Низкое значение говорит о пробое.
  • Приложите черный щуп к истоку (S), красный щуп к стоку (D). Мультиметр должен показать падение напряжения на встроенном диоде (обычно в диапазоне 0.4-0.6 В). Если значение близко к нулю или пищит зуммер, транзистор пробит (замыкание сток-исток).
  • Приложите красный щуп к истоку (S), черный щуп к стоку (D). Мультиметр должен показать OL.
• Проверка способности открываться (тест на включение):
  • Оставьте черный щуп на истоке (S) и красный на стоке (D) (OL в выключенном состоянии).
  • "Зарядите" затвор: Коснитесь красным щупом затвора (G) на короткое время. Это подаст небольшой заряд на затвор, открывая транзистор.
  • Проверьте состояние: Снова приложите черный щуп к истоку (S) и красный к стоку (D). Теперь мультиметр должен показать низкое сопротивление или звуковой сигнал (в зависимости от режима), так как транзистор открыт.
  • "Разрядите" затвор (закройте транзистор): Коснитесь всех трех выводов одновременно или замкните затвор (G) и исток (S) перемычкой/пинцeтом.
  • Проверьте состояние: Снова приложите черный щуп к истоку (S) и красный к стоку (D). Мультиметр должен вернуться к показанию OL.

Если транзистор не проходит какой-либо из этих тестов (например, всегда показывает короткое замыкание или никогда не открывается/не закрывается), он, скорее всего, неисправен.
